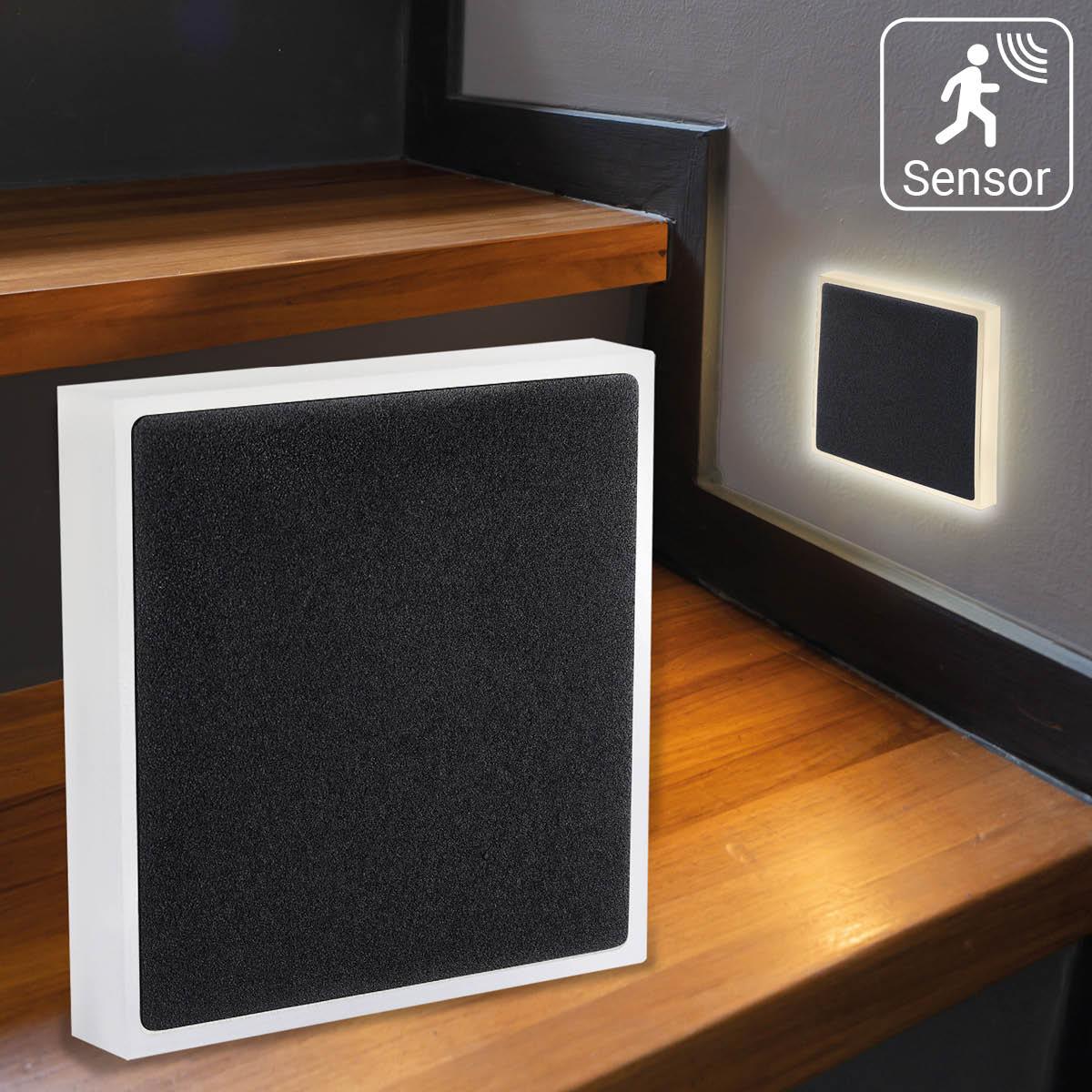

Die Ausführung Halo richtet sich an Projekte, bei denen ein klar abgegrenzter, umlaufender Lichtaustritt um die zentrale quadratische Fläche gewünscht ist. Die schwarze eckige Abdeckung misst 80 × 80 mm; der darunterliegende Leuchtenkörper 72 × 72 mm.
Technisch basiert diese Variante auf einer 230-V-Einbauleuchte mit integriertem Mikrowellen-Bewegungsmelder, 1,5 W Leistungsaufnahme und 150 lm Lichtstrom. Die Schutzart IP20 ist für trockene Innenräume vorgesehen.
Was diese Halo-Variante auszeichnet
Halo-Lichtaustritt
Das Licht tritt als umlaufender Rahmen um die zentrale quadratische Fläche aus. Die tatsächliche Wirkung hängt zusätzlich von Wandoberfläche, Einbauhöhe und Abstand zur Stufe ab.
Schwarze eckige Abdeckung
Die dunkle Abdeckung setzt einen deutlichen Kontrast zu hellen Wänden und kann sich auf dunklen Flächen zurückhaltender einfügen.
Bewegungsabhängiges Licht
Der unter der Abdeckung sitzende Mikrowellen-Bewegungsmelder aktiviert die Leuchte automatisch, sobald eine Bewegung erkannt wird.
Drei Weißlichtfarben
Vor dem Einbau wird über den rückseitigen DIP-Schalter zwischen 3000 K, 4000 K und 6000 K gewählt.
Sensorfunktion dieser Treppenstufenbeleuchtung
| Sensorart | Mikrowellen-Bewegungsmelder |
|---|---|
| Position | Unter der Abdeckung integriert |
| Erfassungsweite | Abhängig von Einbauort und Umgebung bis zu 5 m |
| Leuchtdauer | 60 Sekunden nach erkannter Bewegung |
| Dämmerungsfunktion | Nicht integriert |
Soll die Leuchte nur bei Dunkelheit auf Bewegung reagieren, ist laut Hersteller eine geeignete externe Steuerung erforderlich.

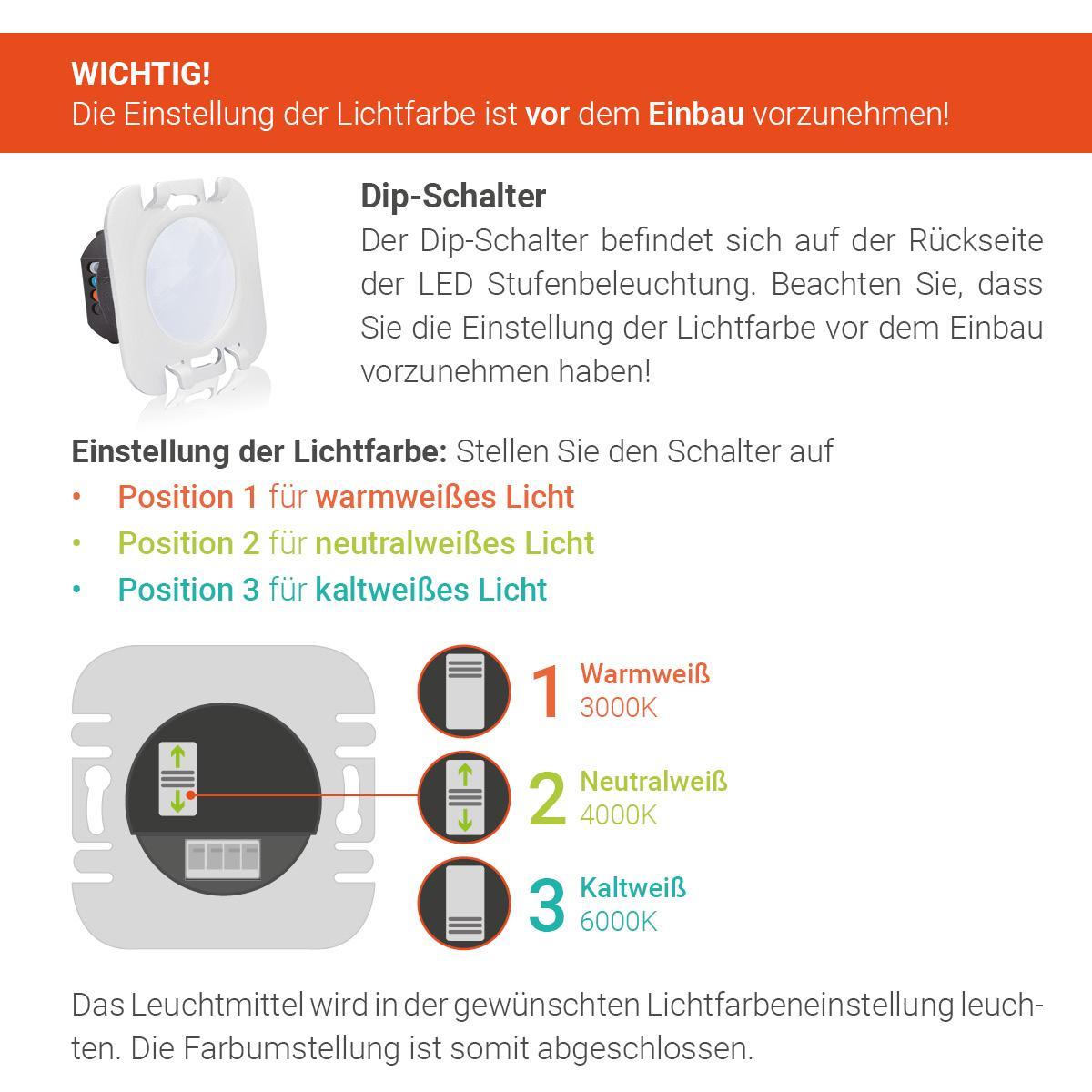

CCT-Auswahl: drei feste Weißlichtfarben
Die CCT-Funktion dient bei diesem Modell nicht zur laufenden Steuerung während des Betriebs. Die gewünschte Lichtfarbe wird vor dem Einbau an der Rückseite der Leuchte ausgewählt.
| Einstellung | Lichtwirkung |
|---|---|
| 3000 K | Wärmer wirkendes Weißlicht |
| 4000 K | Neutraler wirkendes Weißlicht |
| 6000 K | Kühler wirkendes Weißlicht |
Die Leuchte ist laut Produktdaten nicht dimmbar. CCT bezeichnet hier ausschließlich die Auswahl einer der drei Weißlichtfarben.

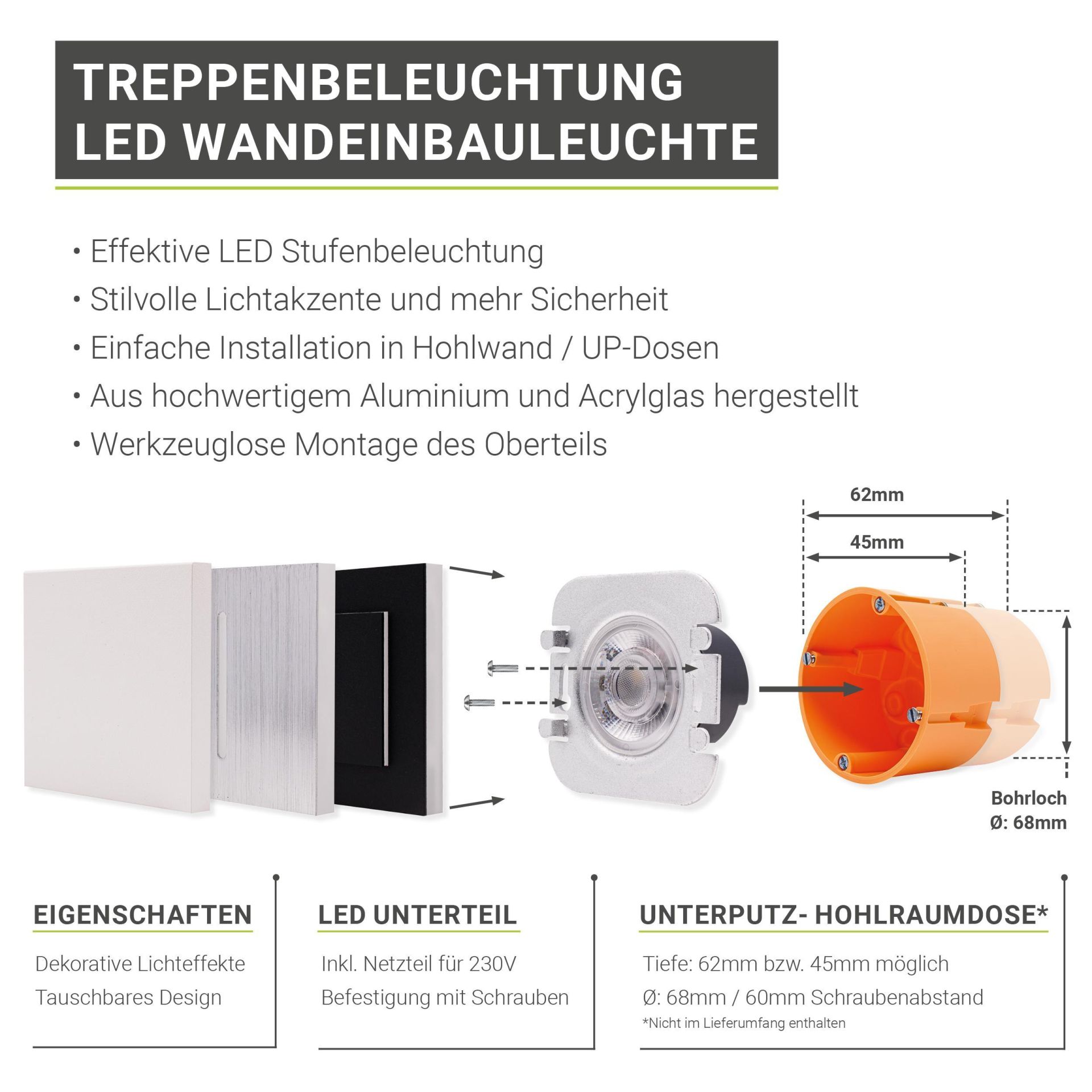

Maße und Einbau

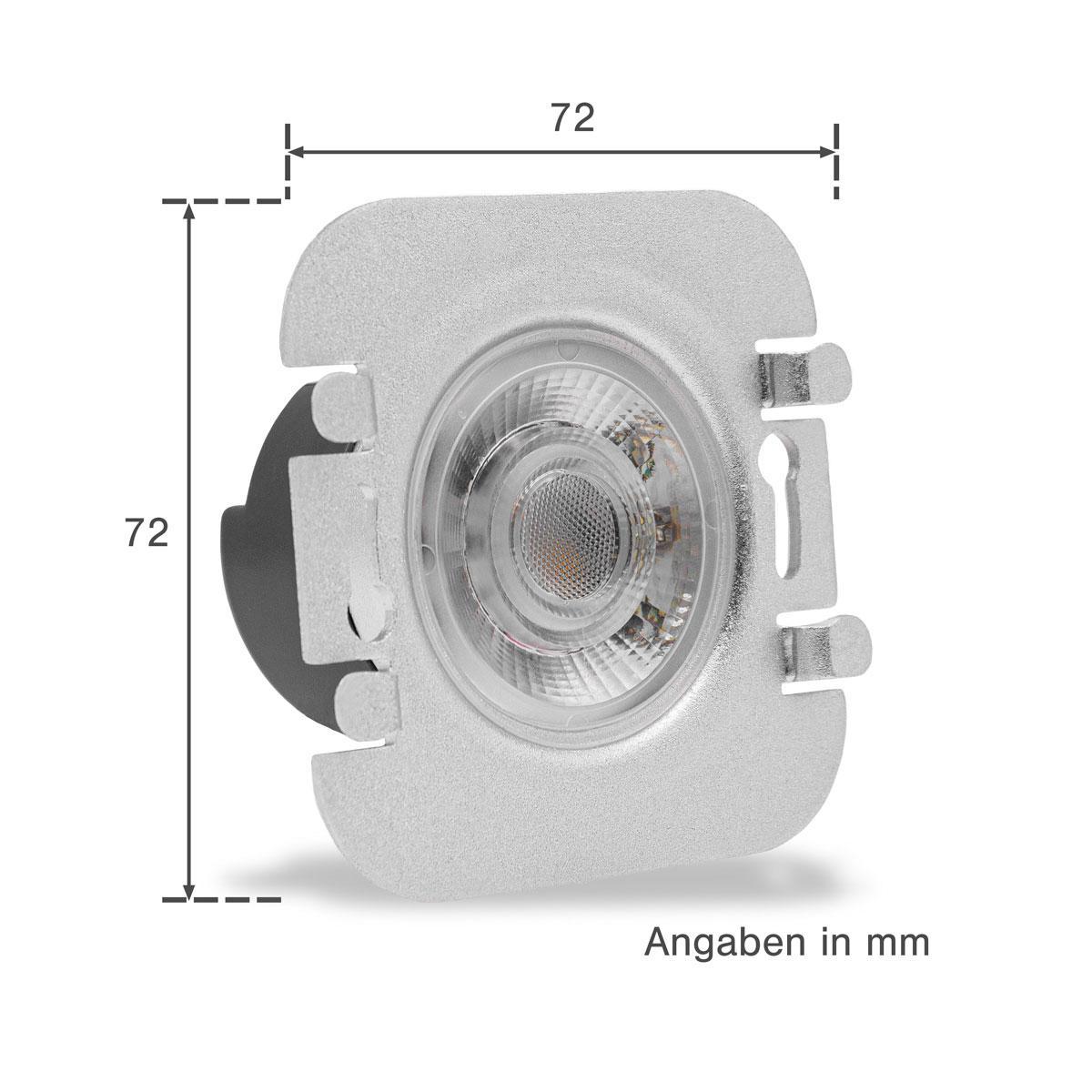

| Leuchtenkörper | 72 × 72 mm |
|---|---|
| Abdeckung | 80 × 80 mm |

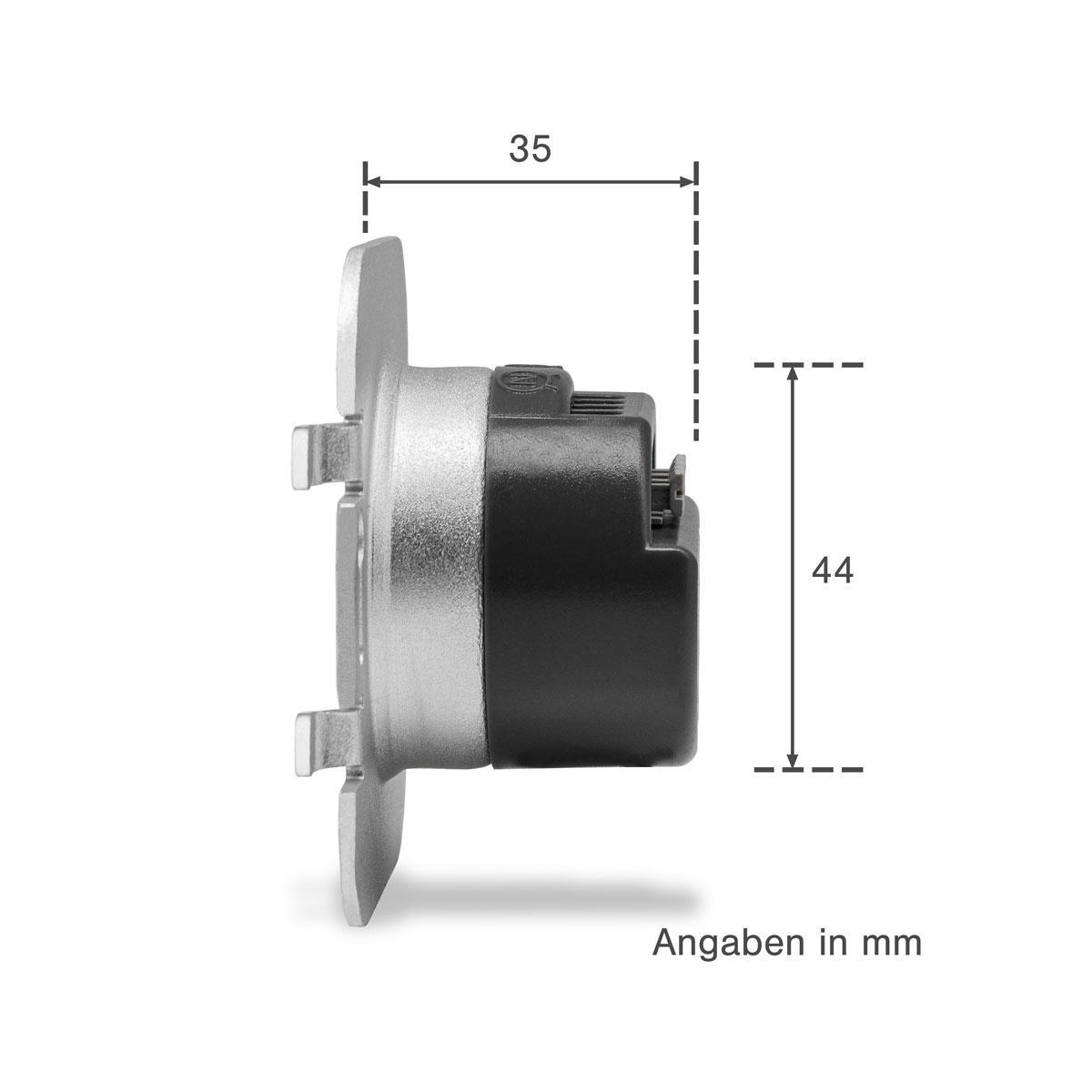

| Einbautiefe | 36 mm |
| Einbaudurchmesser | 48 mm |
| Vorgesehene Dose | Unterputz-Hohlraumdose mit 68 mm Durchmesser |
| Vom Hersteller genannte Dosentiefen | 45 mm oder 62 mm |
Vor dem Einbau müssen nutzbarer Innenraum, Leitungsführung, Befestigung und Anschlussplatz geprüft werden. Eine nominell passende Unterputzdose bietet nicht in jeder Einbausituation automatisch ausreichend Raum.

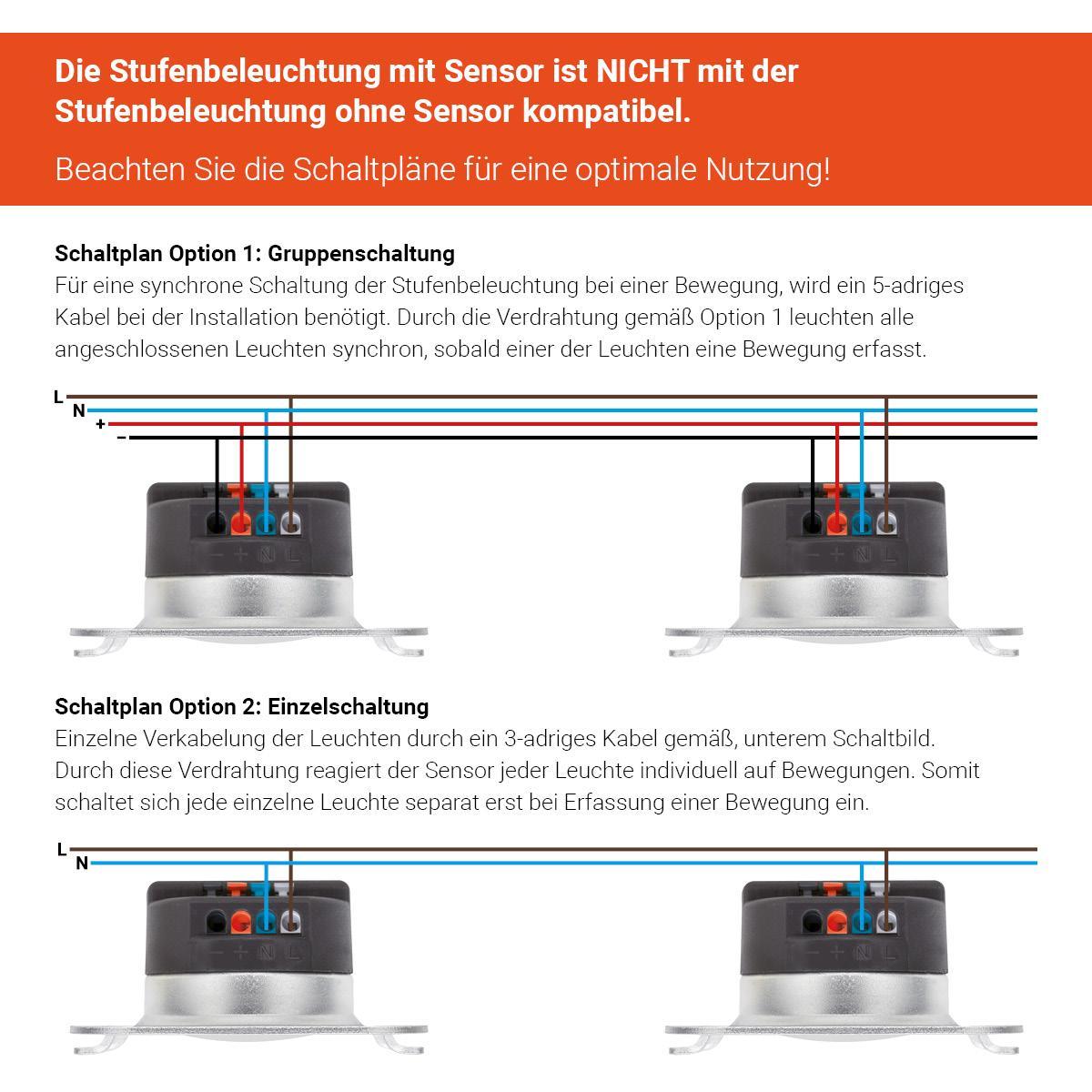

Einzel- und Gruppenschaltung
Nach Herstellervorgabe ist eine Einzel- oder Gruppenschaltung möglich. Bei einer entsprechend geplanten Gruppenschaltung kann ein ausgelöster Sensor weitere angeschlossene Leuchten gemeinsam einschalten.
Planung und Anschluss der Gruppenschaltung gehören zur Elektrofachkraft. Die öffentlich sichtbare Produktbeschreibung ersetzt keinen Schaltplan und keine Installationsanleitung.
Technische Daten
| Artikelnummer | 5943 |
|---|---|
| Produktart | LED-Treppenstufenleuchte mit Bewegungsmelder |
| Form und Farbe | Eckig, schwarz |
| Material | Aluminium |
| Lichtaustritt | Halo |
| Lichtfarbe | CCT: 3000 K, 4000 K oder 6000 K |
| CCT-Einstellung | DIP-Schalter auf der Rückseite, vor dem Einbau |
| Dimmbar | Nein |
| Leistung | 1,5 W |
| Lichtstrom | 150 lm |
| Farbwiedergabe | Ra 80 |
| Abstrahlwinkel | 120° |
| Eingangsspannung | 230 V AC |
| Netzfrequenz | 50–60 Hz |
| Netzteil | Intern |

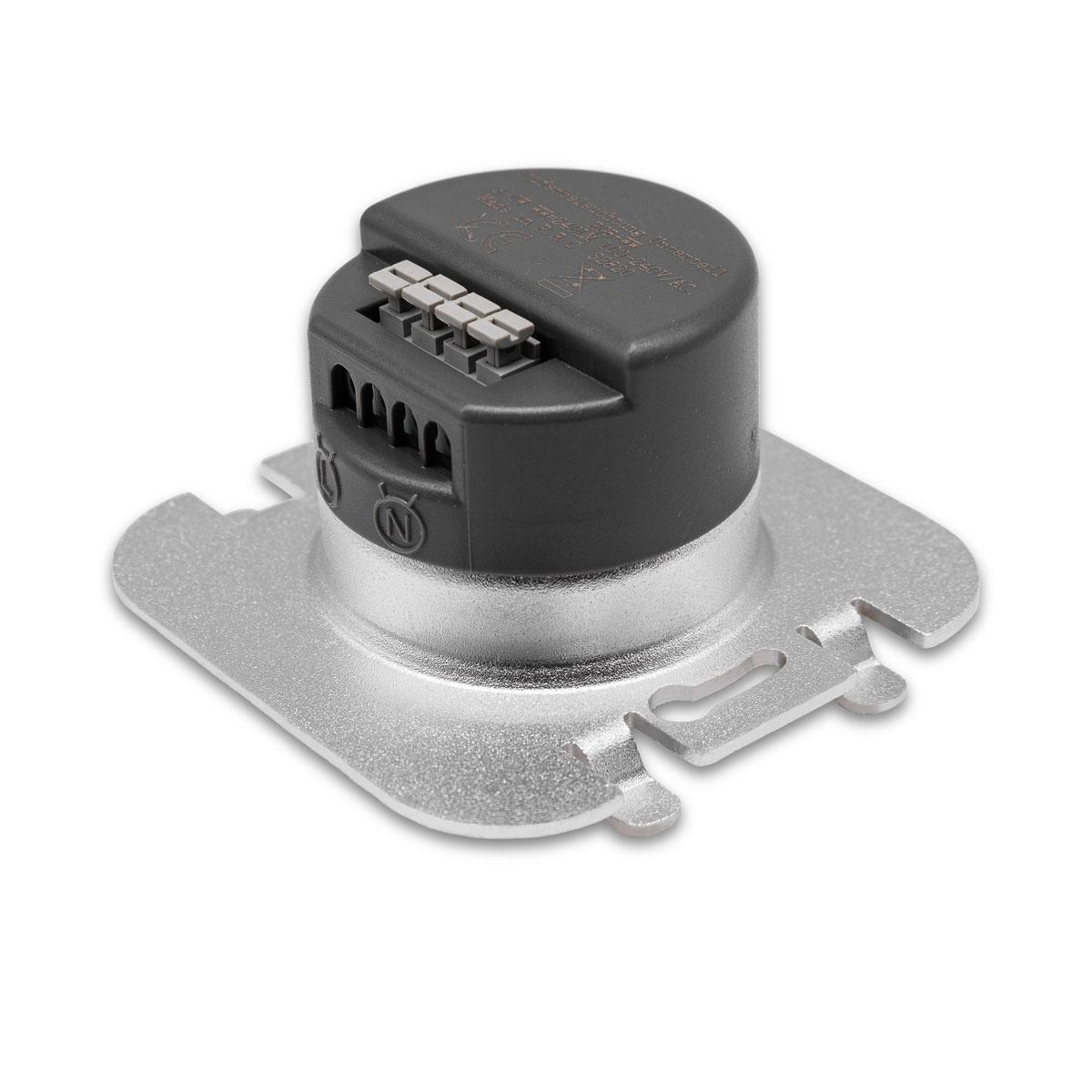

| Anschluss | Push-in-Klemme |
| Schutzart | IP20 |
| Nennlebensdauer | 30.000 Stunden |
| Schaltzyklen | 100.000 |
| Energieeffizienzklasse | F nach EU 2019/2015 |
| EPREL-Nummer | 1818189 |
| Hersteller | LongLife LED GmbH by HK |
| Herkunftsland | China |
| Garantie | 2 Jahre laut Produktangaben |
| Kennzeichnungen | CE und RoHS laut Produktangaben |
Passt die Variante Halo zu deinem Projekt?
- Die Abdeckung soll eckig und schwarz sein.
- Gewünscht ist ein umlaufender Lichtaustritt um eine zentrale quadratische Fläche.
- Die Lichtfarbe soll vor dem Einbau zwischen 3000 K, 4000 K und 6000 K gewählt werden.
- Die Leuchte soll bei Bewegung automatisch für 60 Sekunden einschalten.
- Die Einbausituation ist für eine IP20-Leuchte in einem trockenen Innenraum geeignet.
Die Leuchte wird mit 230 V AC betrieben. Anschluss, Änderung, Öffnung und Prüfung fest installierter Leitungen dürfen nur durch eine Elektrofachkraft erfolgen.
Häufige Fragen zur Halo-Ausführung
Wie unterscheidet sich Halo von Orbis, Fokus und Doppio?
Halo zeigt einen umlaufenden Lichtaustritt um die zentrale quadratische Fläche. Orbis ergänzt den umlaufenden Austritt um einen waagerechten Lichtbalken, Fokus um einen vertikalen Lichtbalken. Doppio besitzt zwei zueinander versetzte umlaufende Lichtbereiche.
Kann die Lichtfarbe während des Betriebs geändert werden?
Nein. Die Auswahl erfolgt vor dem Einbau über den rückseitigen DIP-Schalter.
Schaltet die Leuchte automatisch nur bei Dunkelheit?
Nein. Dafür ist laut Hersteller eine geeignete externe Dämmerungs- oder Zeitsteuerung erforderlich.
Passt die Leuchte in jede 68-mm-Unterputzdose?
Der Hersteller sieht entsprechende Hohlraumdosen vor. Trotzdem müssen Tiefe, nutzbarer Innenraum, Leitungsführung und Anschlussplatz vor dem Einbau geprüft werden.
Ist ein externer Transformator erforderlich?
Nein. Das Netzteil ist in der Leuchte integriert. Der Anschluss an die 230-V-Installation gehört zur Elektrofachkraft.
