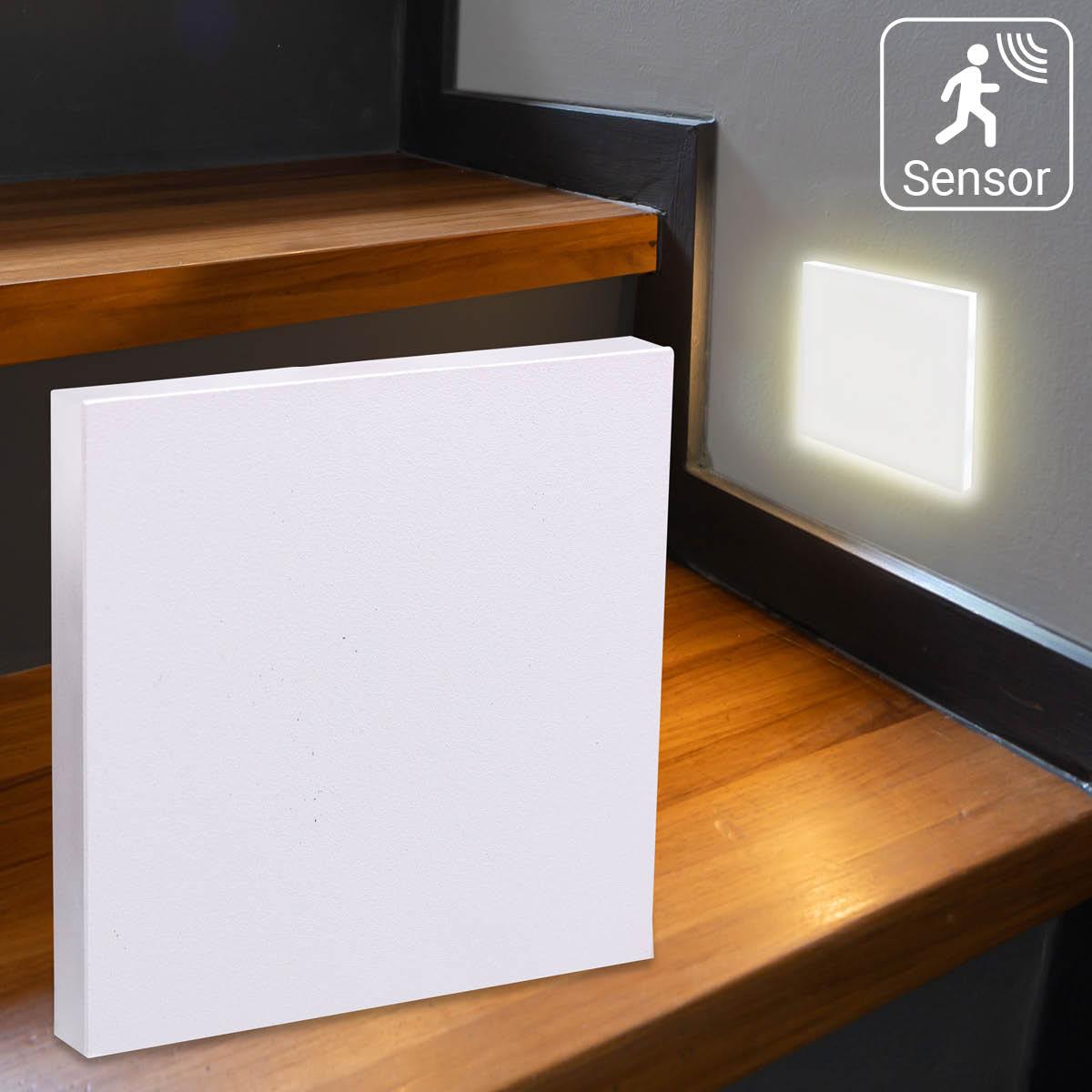

Die weiße Linea-Ausführung konzentriert sich auf einen umlaufenden Lichtaustritt ohne zusätzlichen waagerechten oder vertikalen Lichtbalken. Dadurch unterscheidet sie sich klar von Orbis, Fokus und Doppio. Die eckige Abdeckung misst 80 × 80 mm, der darunterliegende Leuchtenkörper 72 × 72 mm.
Die Einbauleuchte arbeitet mit 230 V AC und besitzt einen unter der Abdeckung integrierten Mikrowellen-Bewegungsmelder. Bei erkannter Bewegung schaltet sie für 60 Sekunden ein. Die Leistungsaufnahme beträgt 1,5 W, der angegebene Lichtstrom 150 lm.
Was die weiße Linea-Ausführung auszeichnet
Umlaufender Lichtaustritt
Bei Linea tritt das Licht rund um die zentrale Fläche aus. Zusätzliche waagerechte oder vertikale Lichtbalken sind bei dieser Variante nicht vorgesehen.
Weiße eckige Abdeckung
Auf hellen Wandflächen kann sich die weiße Abdeckung dezent einfügen. Auf dunkleren Flächen entsteht ein deutlicherer Kontrast.
Bewegungsabhängiges Einschalten
Der verdeckt integrierte Mikrowellen-Bewegungsmelder aktiviert die Leuchte automatisch, sobald eine Bewegung erkannt wird.
Drei wählbare Weißlichtfarben
Vor dem Einbau wird über den rückseitigen DIP-Schalter zwischen 3000 K, 4000 K und 6000 K gewählt.
Sensorfunktion und Leuchtdauer
Der Sensor befindet sich unter der Abdeckung und bleibt dadurch von außen unsichtbar. Die tatsächliche Erfassung kann je nach Einbauhöhe, Wandaufbau, angrenzenden Flächen und räumlicher Umgebung unterschiedlich ausfallen.
| Sensorart | Mikrowellen-Bewegungsmelder |
|---|---|
| Sensorposition | Unter der Abdeckung integriert |
| Erfassungsweite | Je nach Umgebung bis zu 5 m |
| Leuchtdauer | 60 Sekunden nach erkannter Bewegung |
| Integrierte Dämmerungssteuerung | Nein |
Soll die Leuchte nur bei Dunkelheit auf Bewegung reagieren, wird laut Hersteller eine geeignete externe Dämmerungs- oder Zeitsteuerung benötigt.

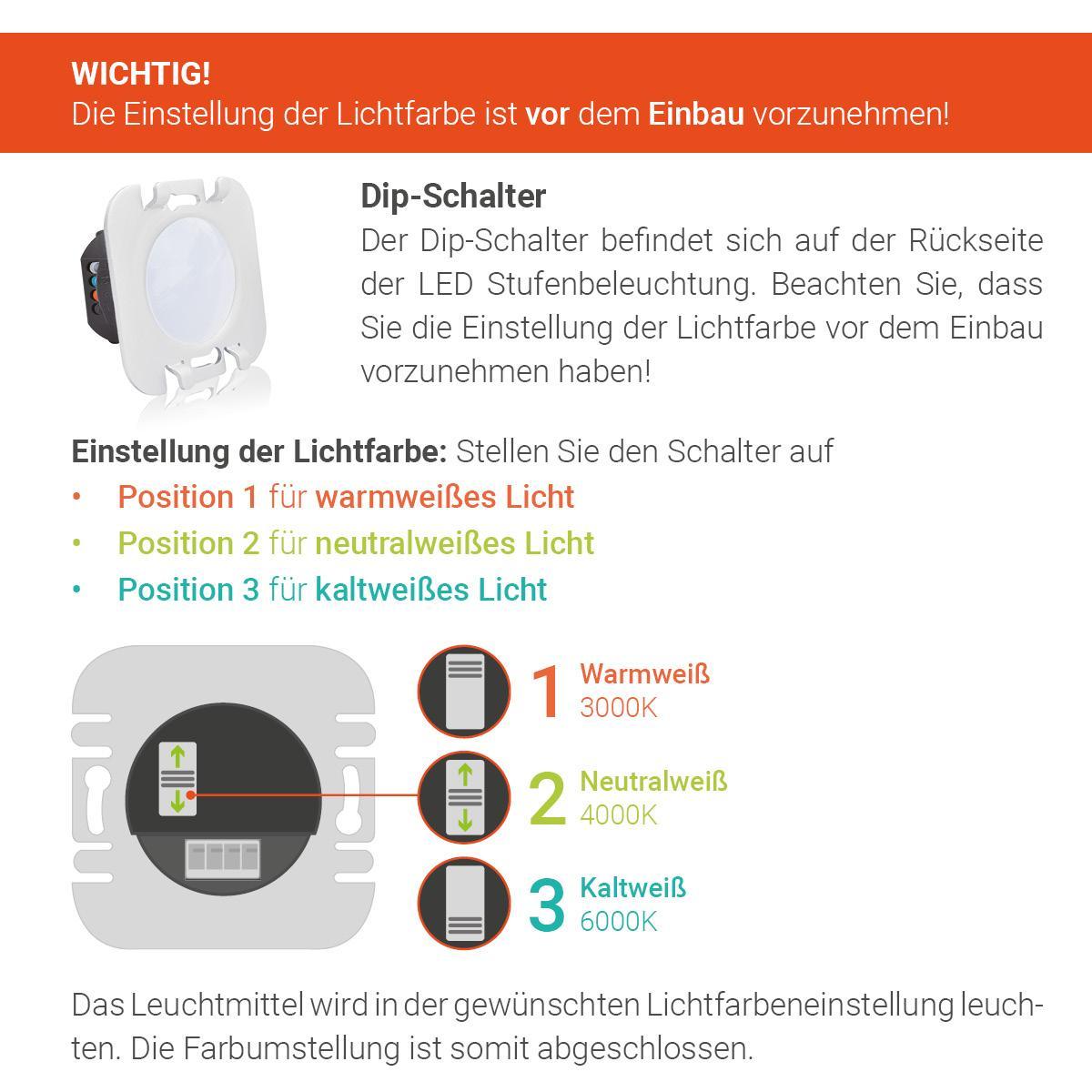

CCT-Lichtfarbe vor dem Einbau festlegen
Die gewünschte Weißlichtfarbe wird über einen DIP-Schalter auf der Rückseite ausgewählt. Die Einstellung erfolgt vor dem Einbau und kann während des Betriebs nicht per App, Funk oder Fernbedienung verändert werden.
| Farbtemperatur | Einordnung |
|---|---|
| 3000 K | Wärmer wirkendes Weißlicht |
| 4000 K | Neutraler wirkendes Weißlicht |
| 6000 K | Kühler wirkendes Weißlicht |
Die Leuchte ist laut Produktdaten nicht dimmbar. Die CCT-Funktion betrifft ausschließlich die Auswahl der Farbtemperatur.
Linea im Vergleich zu den anderen Lichtaustritten
| Variante | Kennzeichnender Lichtaustritt |
|---|---|
| Linea | Umlaufender Lichtaustritt |
| Orbis | Umlaufend mit waagerechtem Lichtbalken im unteren Bereich |
| Fokus | Umlaufend mit mittigem vertikalem Lichtbalken |
| Doppio | Zwei zueinander versetzte umlaufende Lichtbereiche |
Wie das Licht auf Wand und Stufe erscheint, hängt zusätzlich von Einbauhöhe, Wandoberfläche, Abstand zur Treppe und Umgebungshelligkeit ab. Der angegebene Abstrahlwinkel beträgt 120°.
Maße und Einbauvoraussetzungen
| Leuchtenkörper | 72 × 72 mm |
|---|---|
| Abdeckung | 80 × 80 mm |
| Einbautiefe | 36 mm |
| Einbaudurchmesser | 48 mm |
| Vorgesehene Dose | Unterputz-Hohlraumdose mit 68 mm Durchmesser |
| Vom Hersteller genannte Dosentiefen | 45 mm oder 62 mm |
Vor dem Einbau müssen der nutzbare Innenraum der Dose, die Leitungsführung, die Befestigung und der Anschlussplatz geprüft werden. Die Nennmaße der Dose allein bestätigen nicht, dass in jeder Einbausituation ausreichend Platz vorhanden ist.

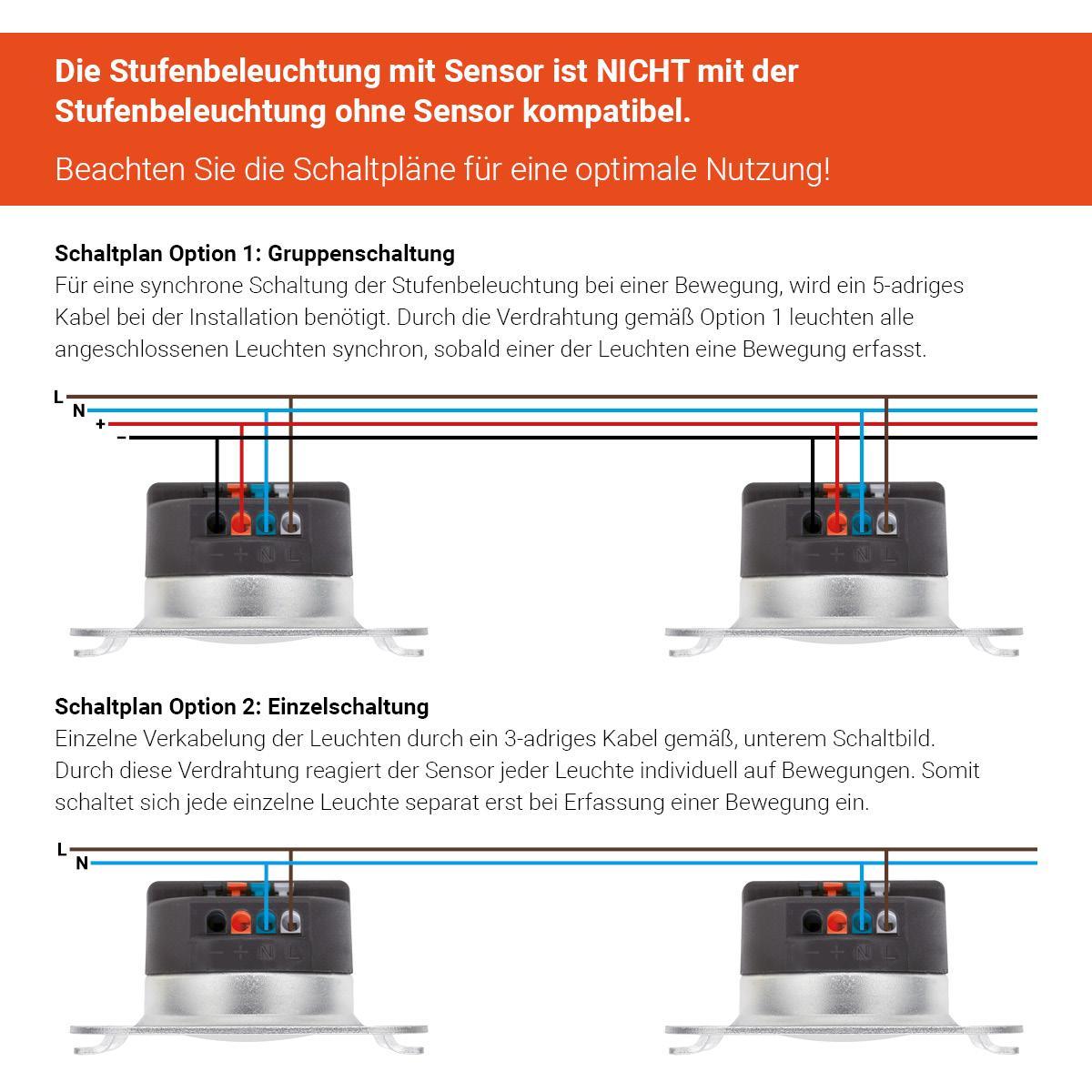

Einzel- oder Gruppenschaltung
Laut Hersteller ist die Leuchte für eine Einzel- oder Gruppenschaltung vorgesehen. In einer fachgerecht geplanten Gruppe kann die Bewegungserkennung einer Sensorleuchte weitere angeschlossene Leuchten gemeinsam einschalten.
Planung und Anschluss einer Gruppenschaltung gehören zur Elektrofachkraft. Die Produktbeschreibung ersetzt keinen Schaltplan und keine Installationsanleitung.
Technische Daten
| Artikelnummer | 5878 |
|---|---|
| Produktart | LED-Treppenstufenleuchte mit Bewegungsmelder |
| Form und Farbe | Eckig, weiß |
| Material | Aluminium |
| Lichtaustritt | Linea |
| Lichtfarbe | CCT: 3000 K, 4000 K oder 6000 K |
| CCT-Einstellung | DIP-Schalter auf der Rückseite, vor dem Einbau |
| Dimmbar | Nein |
| Leistung | 1,5 W |
| Lichtstrom | 150 lm |
| Farbwiedergabe | Ra 80 |
| Abstrahlwinkel | 120° |
| Eingangsspannung | 230 V AC |
| Netzfrequenz | 50–60 Hz |
| Netzteil | Intern |
| Anschluss | Push-in-Klemme |
| Schutzart | IP20 |
| Nennlebensdauer | 30.000 Stunden |
| Schaltzyklen | 100.000 |
| Energieeffizienzklasse | F nach EU 2019/2015 |
| EPREL-Nummer | 1818189 |
| Hersteller | LongLife LED GmbH by HK |
| Herkunftsland | China |
| Garantie | 2 Jahre laut Produktangaben |
| Kennzeichnungen | CE und RoHS laut Produktangaben |
Wann passt die weiße Linea-Ausführung?
- Die Abdeckung soll eckig und weiß sein.
- Gewünscht ist ein umlaufender Lichtaustritt ohne zusätzlichen Lichtbalken.
- Die Weißlichtfarbe soll vor dem Einbau fest ausgewählt werden.
- Die Leuchte soll bei Bewegung automatisch für 60 Sekunden einschalten.
- Der Einbauort liegt in einem trockenen Innenraum.
Die Leuchte wird mit 230 V AC betrieben. Anschluss, Änderung, Öffnung und Prüfung fest installierter Leitungen dürfen nur durch eine Elektrofachkraft erfolgen.
Häufige Fragen zur weißen Linea-Ausführung
Was kennzeichnet den Linea-Lichtaustritt?
Bei Linea tritt das Licht umlaufend an der Abdeckung aus. Ein zusätzlicher waagerechter oder vertikaler Lichtbalken ist nicht vorgesehen.
Wie unterscheidet sich Linea von Orbis und Fokus?
Linea besitzt einen umlaufenden Lichtaustritt. Orbis ergänzt diesen um einen waagerechten Lichtbalken im unteren Bereich, Fokus um einen mittigen vertikalen Lichtbalken.
Kann die Lichtfarbe während des Betriebs geändert werden?
Nein. Die Auswahl erfolgt vor dem Einbau über den rückseitigen DIP-Schalter.
Schaltet die Leuchte nur bei Dunkelheit ein?
Nein. Dafür ist laut Hersteller eine geeignete externe Dämmerungs- oder Zeitsteuerung erforderlich.
Ist ein externer Transformator erforderlich?
Nein. Das Netzteil ist in der Leuchte integriert. Der Anschluss an die 230-V-Installation gehört zur Elektrofachkraft.
