Diese Seite vergleicht 12-V- und 24-V-LED-Streifen so, dass du die Systemspannung über Strom, Spannungsabfall und Einspeisung begründet festlegst und das Ergebnis im Zielaufbau unter Last verifizieren kannst.
Für Grundbegriffe und die Systemlogik aus LED-Streifen, Netzteil, Steuerung und Montage dient als Einstieg die LED-Streifen Grundlagen-Seite.
Definition: Was „12 V vs. 24 V“ bei LED-Streifen technisch bedeutet
Bei Konstantspannungs-LED-Streifen beschreibt „12 V“ oder „24 V“ die Nennspannung des Systems. Entscheidend ist nicht die Zahl allein, sondern die Folge für den benötigten Strom bei gleicher Leistung und damit für Spannungsverluste in Leitungen, Übergängen und Einspeisepunkten.
Kanonischer Merksatz: Bei gleicher Leistung gilt: Höhere Spannung bedeutet niedrigeren Strom, und niedrigerer Strom reduziert die Anforderungen an Verteilung und Spannungsabfall.
Gilt für / gilt nicht für
Gilt für: Konstantspannungs-LED-Streifen mit dokumentierter Nennspannung (12 V DC oder 24 V DC) und dokumentiertem W/m-Wert, in einfarbig, CCT sowie analogen RGB/RGBW/RGBCCT-Systemen.
Gilt nicht für: Konstantstrom-Treiber-Konzepte (z. B. LED-Module mit definiertem Betriebsstrom) sowie pauschale Längenaussagen ohne Datenblattwerte, Einspeise-Topologie und Messung im Zielaufbau.
Kanonischer Merksatz: Ohne W/m, Anschlussdaten und geplante Einspeisung ist die Systemspannung nur eingeschränkt ableitbar und muss über Messung im Aufbau abgesichert werden.
Mobile-Kurzcheck: Prüfbare Reihenfolge für die Entscheidung
- 1) Funktion: Streifentyp und Kanäle festlegen (einfarbig, CCT, RGB/RGBW/RGBCCT) und Controller-Grenzwerte prüfen.
- 2) Leistung: Gesamtleistung berechnen: Pges (W) = Summe (Länge (m) × W/m).
- 3) Strom: Systemstrom ableiten: Iges (A) = Pges (W) / U (V).
- 4) Verteilung: Leitungswege, Klemmen, Übergänge, Einspeisepunkte gegen Ampere-Grenzwerte dimensionieren.
- 5) Mess-Check: Im definierten Zielbetriebspunkt unter Last an drei Punkten messen (Netzteil-Ausgang, Streifenanfang, Streifenende) und die Sichtprüfung gegen die Messwerte halten.
Kanonischer Merksatz: Die Systemspannung ist passend gewählt, wenn Strom, Verteilung und Messwerte im Zielaufbau zusammen passen.

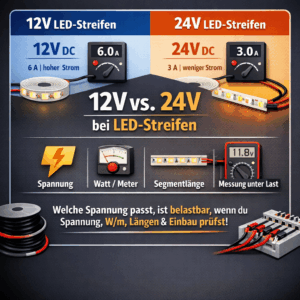

Technischer Vergleich: Was sich durch 12 V oder 24 V konkret ändert
Stromniveau (A): Für dieselbe Leistung ist der Strom bei 24 V geringer als bei 12 V. Daraus folgen geringere Anforderungen an Controller-Ausgänge, Klemmen und Leitungen, sofern alle Komponenten innerhalb ihrer Herstellerangaben betrieben werden.
Spannungsabfall (V): Spannungsabfall entsteht über Widerstände in Leitungen, Übergängen und Leiterbahnen. Verifizierbar wird das über die Beziehung ΔV = I × R.
Was R praktisch umfasst: R umfasst Leitung hin und zurück, Klemmen, Steck- oder Lötstellen und Übergänge; jede zusätzliche Verbindung addiert Widerstand.
Einspeisung und Segmentierung: Anzahl und Position von Einspeisepunkten hängen von W/m, Streckenlänge, Leitungswegen und Übergängen ab. Belastbar wird die Auslegung über Messung am Streifenanfang und am Streifenende im definierten Zielbetriebspunkt unter Last.
Netzteilwahl: Ein 12-V-Streifen ist für 12 V DC ausgelegt, ein 24-V-Streifen für 24 V DC. Die Dimensionierung wird über Pges (W) und Iges (A) plus Einbau-Freigaben des Netzteils abgesichert; als Vertiefung passt Netzteil für LED-Streifen wählen.
Kanonischer Merksatz: 12 V vs. 24 V ist primär eine Verteilungs- und Einspeise-Entscheidung, nicht eine Helligkeits-Entscheidung.
Entscheidungsblock: 12 V oder 24 V auswählen und anschließend verifizieren
Nutze diesen Block, um die Entscheidung leitend zu treffen und im Zielaufbau messbar zu verifizieren.
Input-Parameter
- Streifentyp (einfarbig, CCT, RGB, RGBW, RGBCCT) und Controller-Konzept (Ausgänge/Kanäle, Grenzwerte in A)
- W/m laut Datenblatt und geplante Gesamtlänge je Strecke
- Topologie: Anzahl Strecken, Segmente, Einspeisepunkte, Leitungswege, Übergänge
- Zielwirkung (Akzent, Arbeitslicht, flächennahes Raumlicht) und geplante Montagegeometrie (Profil, Diffusor, Abstand)
- Einbau- und Umgebungseinflüsse (Belüftung, Temperatur, Service-Zugänglichkeit)
If-Then-Regeln (entscheidungsleitend, verifizierbar)
- Wenn die Streifenspannung fest vorgegeben ist (Produktdaten: 12 V DC oder 24 V DC), dann ist die Systemspannung gesetzt und es folgt die Auslegung von Netzteil, Controller und Verteilung auf dieser Spannung.
- Wenn du die Systemspannung frei wählen kannst, dann leite zuerst den Systemstrom aus Pges (W) und U (V) ab und prüfe die Ampere-Grenzwerte von Controller-Ausgängen, Klemmen und Leitungen.
- Wenn die Verteilung an Ampere-Grenzen stößt (Controller-Ausgänge, Klemmen oder Leitungen), dann reduziert eine höhere Systemspannung bei gleicher Leistung den Strom und kann die Verteilung entlasten, sofern passende Komponenten verfügbar und freigegeben sind.
- Wenn im Testaufbau unter Last am Streifenende eine niedrigere Spannung gemessen wird als am Streifenanfang, dann ist das ein Verteilungs- und Einspeise-Thema; der Fix erfolgt über zusätzliche Einspeisepunkte, kürzere Zuleitungen, geeigneten Querschnitt und stabile Übergänge.
- Wenn am Netzteil-Ausgang unter Last bereits ein Spannungseinbruch gemessen wird, dann ist das ein Netzteil-, Einbau- oder Lastthema; der Fix erfolgt über Dimensionierung innerhalb der Herstellerangaben und Einbau-Freigaben (Temperatur, Montageposition, Belüftung).
- Wenn du eine Planung von Grund auf durchführen willst (Zielwirkung, Streifentyp, Steuerung, Verkabelung, Einspeisung), dann ordnet LED-Streifen richtig auswählen & Planung die Systemkette als Entscheidungsweg ein.
Abbruchkriterien (Stop: erst prüfen…)
- Stop, wenn W/m, Nennspannung oder Anschlussdaten fehlen; erst Datenblattwerte klären, dann Strom und Verteilung auslegen.
- Stop, wenn Controller-Grenzwerte (A je Ausgang oder Kanal und gesamt) unbekannt sind; erst Grenzwerte prüfen, dann Systemspannung und Topologie festlegen.
- Stop, wenn Messwerte unter Last außerhalb der Herstellerangaben liegen oder Abschaltungen auftreten; erst Einbau, Lastverteilung, Leitungen und Einspeisung korrigieren.
Kanonischer Merksatz: Die Entscheidung ist abgeschlossen, wenn Messwerte unter Last und Verteilung innerhalb der Datenblattgrenzen zusammen bestehen.
Umsetzen: Workflow mit Messpunkten und Akzeptanzkriterien
Workflow
- Streifentyp, Kanäle und Controller-Konzept festlegen und die Ampere-Grenzwerte aus dem Datenblatt übernehmen.
- Pges berechnen (Summe Länge × W/m) und daraus Iges berechnen (I = P/U) für 12 V und für 24 V, falls die Spannung frei wählbar ist.
- Verteilung dimensionieren: Leitungswege, Klemmen, Übergänge und Einspeisepunkte so planen, dass Ampere-Grenzwerte eingehalten werden.
- Netzteil passend zur Systemspannung wählen und Einbau-Freigaben (Temperatur, Montageposition, Belüftung) mit der geplanten Einbausituation abgleichen.
- Testaufbau im definierten Zielbetriebspunkt unter Last herstellen und Messpunkte definieren: Netzteil-Ausgang, Streifenanfang, Streifenende.
- Messwerte dokumentieren, Einspeisung und Leitungen anpassen und erneut messen, bis die Messwerte im Zielaufbau plausibel sind und die Sichtprüfung zur Messung passt.
Mess-Checks
- Messpunkt 1: DC-Spannung am Netzteil-Ausgang unter Last direkt an den Ausgangsklemmen messen.
- Messpunkt 2: DC-Spannung am Streifenanfang unter Last am Einspeisepunkt messen.
- Messpunkt 3: DC-Spannung am Streifenende unter Last am Endpunkt der Lichtlinie messen.
Akzeptanzkriterien
- Streifen und Steuerung laufen im definierten Zielbetriebspunkt reproduzierbar ohne Abschaltungen.
- Die Messwerte unter Last sind nachvollziehbar dokumentiert und die Verteilung bleibt innerhalb der Datenblattgrenzen (Controller-Ausgänge oder Kanäle, Klemmen, Leitungen).
- Wenn eine Helligkeitsdifferenz sichtbar ist, dann ist sie mit Messwerten erklärbar und kann über Einspeisung und Verteilung adressiert werden; wenn Messwerte plausibel sind, Montagegeometrie (Profil, Diffusor, Abstand, Reflexionen, Blendung) im Zielaufbau prüfen.
Kanonischer Merksatz: Abnahme ist erfüllt, wenn Funktion, Ampere-Grenzen und Messwerte unter Last zusammen bestehen.
Fehler & Diagnose: Symptom → Prüfschritt → Ursache → Fix
Symptom 1: Lichtlinie ist am Ende sichtbar dunkler
Prüfschritt: Spannung am Streifenanfang und am Streifenende im definierten Zielbetriebspunkt unter Last messen und vergleichen.
Ursache: Spannungsabfall über Leitungen, Übergänge oder einseitige Einspeisung.
Fix: Einspeisepunkte ergänzen, Leitungswege kürzen, Querschnitt und Übergänge verbessern, danach erneut messen.
Symptom 2: Controller-Ausgang oder Klemme wird auffällig warm
Prüfschritt: Strom je Ausgang oder Kanal und gesamt bestimmen (I = P/U) und gegen Grenzwerte prüfen; Kontaktstellen auf Übergangswiderstand prüfen.
Ursache: Ampere-Grenzwerte werden überschritten oder Übergangswiderstand ist erhöht.
Fix: Last auf mehrere Ausgänge oder Controller verteilen, Leitungs- und Klemmenkonzept anpassen, Kontakte neu ausführen.
Symptom 3: Netzteil schaltet ab oder läuft zyklisch an
Prüfschritt: Spannung am Netzteil-Ausgang unter Last messen; Lastrechnung (W) und Einbau-Freigaben (Temperatur, Montageposition) prüfen.
Ursache: Betriebspunkt liegt außerhalb der Herstellerangaben für Dauerlast oder Einbaubedingungen.
Fix: Einbau verbessern (Belüftung und Montageposition), Dimensionierung an Herstellerangaben ausrichten, danach erneut testen.
Symptom 4: Flackern oder Aussetzer bei bestimmten Dimmstufen
Prüfschritt: Dimmtest im definierten Zielbetriebspunkt unter Last durchführen; Controller-Grenzwerte prüfen; Spannung an Netzteil-Ausgang und am Streifen messen.
Ursache: Kombination aus Steuerung, Last, Verteilung oder Übergängen ist im Betriebspunkt instabil.
Fix: Last pro Ausgang reduzieren, Verteilung und Übergänge optimieren, Steuerung passend zum Streifentyp wählen und erneut testen.
Symptom 5: Weißton oder Farbkanäle reagieren unlogisch
Prüfschritt: Anschlussplan prüfen und Einzelkanaltest durchführen.
Ursache: Kanalzuordnung oder Controller-Konzept passt nicht zur Belegung.
Fix: Belegung korrigieren, Controller passend zur Kanalzahl einsetzen, danach erneut testen.
Symptom 6: Messwerte sind plausibel, aber Sichtbild passt nicht
Prüfschritt: Messung wiederholen (gleicher Betriebspunkt, gleicher Messaufbau) und Montagegeometrie prüfen (Profil, Diffusor, Abstand, Reflexionen, Blendung).
Ursache: Sichtbild wird durch Optik und Montage beeinflusst oder Messaufbau weicht vom Zielaufbau ab.
Fix: Testaufbau auf Zielmontage angleichen und Messung im realen Einbau wiederholen.
Stand: Januar 2026; Aussagen basieren auf beschriebenen Prüfschritten, Mess-Checks und Datenblattbezug.
FAQ: 12 V vs 24 V bei LED-Streifen
Ist 24 V automatisch heller als 12 V?
Nein. Helligkeit entsteht aus lm/m, optischem Aufbau und Betriebspunkt; 12 V oder 24 V beeinflusst primär den benötigten Strom und damit Verteilung und Spannungsabfall.
Warum ist der Strom bei 24 V niedriger als bei 12 V?
Bei gleicher Leistung gilt I = P/U. Wenn U größer ist, wird I kleiner, und damit sinken Anforderungen an Leitungen, Klemmen und Controller-Ausgänge, sofern alles innerhalb der Datenblattgrenzen ausgelegt wird.
Wann spricht die Verteilung eher für 24 V?
Wenn die Strombilanz (Ampere) an Grenzen von Controller-Ausgängen, Klemmen oder Leitungen stößt oder wenn Spannungsabfall im Testaufbau im definierten Zielbetriebspunkt unter Last sichtbar wird, kann eine höhere Systemspannung die Verteilung entlasten, sofern passende Komponenten verfügbar sind.
Wann kann 12 V technisch sinnvoll sein?
Wenn die geplante Topologie und Verteilung mit den Ampere-Grenzwerten der Komponenten zusammenpasst und Messwerte unter Last im Zielaufbau plausibel sind, ist 12 V eine mögliche Systemspannung.
Wie prüfe ich Spannungsabfall im Aufbau korrekt?
Du misst unter Last die DC-Spannung am Netzteil-Ausgang, am Streifenanfang und am Streifenende. Ein Abfall entlang der Strecke ist ein Verteilungs- und Einspeisethema und wird über Einspeisepunkte, Leitungswege, Querschnitt und Übergänge korrigiert.
Wie unterscheide ich Spannungsabfall von Spannungseinbruch am Netzteil?
Spannungseinbruch wird direkt am Netzteil-Ausgang unter Last verifiziert. Spannungsabfall zeigt sich als Differenz zwischen Streifenanfang und Streifenende unter Last.
Ändert sich die Netzteilwahl zwischen 12 V und 24 V grundsätzlich?
Ja, die Netzteilspannung muss zur Streifenspannung passen. Die Dimensionierung wird über Gesamtleistung (W) und den Einbau innerhalb der Herstellerangaben abgesichert.
Ändert sich die Controller-Auslegung zwischen 12 V und 24 V?
Die Ampere-Grenzwerte pro Ausgang oder Kanal und gesamt bleiben relevant. Bei höherer Systemspannung ist der Strom bei gleicher Leistung geringer, was die Einhaltung der Grenzwerte erleichtern kann, wenn der Controller für die Systemspannung freigegeben ist.
Kann ich 12-V- und 24-V-Streifen in einem System mischen?
Das ist nur belastbar, wenn es getrennte Spannungsversorgungen und eine klare Trennung der Verteilung gibt. Ohne saubere Trennung entsteht ein Fehlbetrieb, der sich durch falsche Spannung am Streifen verifizieren lässt.
Welche Messwerte brauche ich, um die Entscheidung abzusichern?
Du dokumentierst die Spannung am Netzteil-Ausgang, am Streifenanfang und am Streifenende im definierten Zielbetriebspunkt unter Last und prüfst zusätzlich, ob Controller-Ausgänge, Klemmen und Leitungen innerhalb ihrer Ampere-Grenzwerte betrieben werden.
