Diese Seite erklärt COB LED-Streifen so, dass du die Bauform korrekt einordnest, Homogenität als Ergebnis aus Profil, Diffusor und Abstand planst und die Lichtlinie im Zielaufbau mit klaren Prüfschritten verifizierst.
Für Grundbegriffe und die Systemlogik aus LED-Streifen, Netzteil, Steuerung und Montage dient als Einstieg die LED-Streifen Grundlagen-Seite.
Definition: Was „COB“ bei LED-Streifen technisch bedeutet
COB (Chip-on-Board) bezeichnet eine Bauform, bei der sehr viele LED-Chips mit geringem Abstand direkt auf dem Leiterband angeordnet sind und durch eine durchgehende optische Schicht als zusammenhängendere Lichtfläche erscheinen.
Im Vergleich zu vielen SMD-Streifen mit klar getrennten LED-Gehäusen kann die Wahrnehmbarkeit einzelner Lichtpunkte geringer ausfallen, wenn die Lichtlinie direkt sichtbar ist.
Kanonischer Merksatz: COB kann Punktstruktur reduzieren, aber Homogenität ist erst im vorgesehenen Profil mit Diffusor und realem Montageabstand verifizierbar.
Gilt für / gilt nicht
Gilt für: Konstantspannungs-LED-Streifen (z. B. 12 V oder 24 V) in COB-Bauform, wenn die Lichtlinie im Profil sichtbar ist (Direktsicht auf die Linie oder Sicht auf die Linie durch einen Diffusor).
Gilt eingeschränkt: rein indirekte Beleuchtung ohne Sicht auf die Lichtquelle; hier entscheidet die Bauform weniger als Geometrie, Montagebedingungen und Reflexionsflächen.
Gilt nicht: Aussagen zur Farbwiedergabe oder Farbtreue ohne Datenblattwerte (z. B. CRI/Ra, Farbort, Toleranz/Binning) oder ohne geeignete Messung.
Kanonischer Merksatz: Ohne Datenblatt und Einbau-Test bleibt die Aussage zur Homogenität eine Annahme, bis sie im Zielaufbau geprüft ist.
COB vs. SMD: Was der Unterschied für die Lichtlinie ist
Bei vielen SMD-Streifen entsteht die Lichtlinie aus räumlich getrennten Emissionspunkten. Ob diese Punkte sichtbar werden, hängt von LED-Abstand, Profilgeometrie, Abdeckung und Montageabstand ab.
COB kann die Linie gleichmäßiger erscheinen lassen, weil die emittierende Fläche optisch weniger in Einzelpunkte zerfällt. Das ist eine Eigenschaft der Bauform und ersetzt nicht den Abnahmetest im Einbau.
Kanonischer Merksatz: COB verändert die optische Ausgangslage, die Entscheidung fällt über den Test im realen Profilaufbau.
Die drei Praxishebel für Homogenität
1) Profil
Das Profil definiert Geometrie, Innenreflexion und die Position des Diffusors. Je nach Montage kann ein Profil zudem die Wärmeabfuhr unterstützen, weil Kontaktflächen und Material als Wärmeweg dienen.
Wenn du Montage, Befestigung und Wärmeabfuhr systematisch planen willst, nutze die Detailseite zu Montage, Befestigung und Wärmeabfuhr bei LED-Streifen.
Kanonischer Merksatz: Profilwahl ist eine Geometrie-Entscheidung mit optischer und thermischer Konsequenz.
2) Diffusor
Ein Diffusor streut Licht und reduziert sichtbare Struktur. Streuung verändert gleichzeitig die Lichtverteilung und kann die wahrgenommene Spitzenhelligkeit senken, daher muss die Zielwirkung im Einbau bewertet werden.
Prüfregel: Wenn Homogenität Priorität hat, plane stärkere Streuung und prüfe die Zielwirkung im finalen Montagezustand; wenn Direktwirkung Priorität hat, plane geringere Streuung und prüfe, ob Struktur im Betrachtungsabstand akzeptiert wird.
Kanonischer Merksatz: Der Diffusor legt den Kompromiss zwischen Homogenität und Direktwirkung fest, und dieser Kompromiss ist im Einbau zu verifizieren.
3) Abstand zur Fläche oder zur Sichtlinie
Abstand wirkt als Mischstrecke. Wenn der Abstand klein ist, werden Reststrukturen leichter sichtbar, und der Diffusor wird zum entscheidenden Hebel.
Kanonischer Merksatz: Je kleiner der Abstand, desto stärker entscheidet Streuung und Geometrie über sichtbare Struktur.
Was COB nicht automatisch löst
Spannungsabfall und Einspeisung
COB verändert nicht die Grundlagen von Strom, Leitungslänge und Spannungsabfall. Lange Strecken können zusätzliche Einspeisung und passende Leitungsführung erfordern.

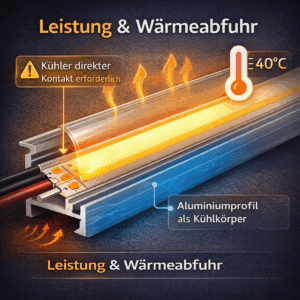

Wärme und Montage
Wärmeabfuhr bleibt relevant. Ein Profil kann unterstützen, ersetzt aber keine geeignete Montage und keine passende Leistungsplanung.
Steuerung und Kanalanzahl
COB ist eine Bauform. Ob ein Streifen einfarbig, CCT oder mehrkanalig ist, hängt vom Produkt ab und bestimmt Controller- und Kanalanforderungen.
Farbwiedergabe
Homogenität ist eine optische Eigenschaft der Linie und kein Nachweis für Farbwiedergabe. Wenn Farbwiedergabe oder Farbtreue relevant ist, müssen Datenblattwerte und gegebenenfalls Messungen separat betrachtet werden.
Kanonischer Merksatz: Optik, Elektrik, Thermik und Farbdaten sind getrennte Prüffelder, die im Aufbau jeweils überprüfbar gemacht werden müssen.
Entscheidungsblock: COB auswählen und Homogenität als Pass/Fail prüfen
Input-Parameter (vor der Auswahl klären):
- Sichtkontakt: Ist die Lichtlinie direkt sichtbar oder nur indirekt?
- Zielkriterium: Priorität Homogenität oder Priorität Direktwirkung?
- Einbaugeometrie: Profilquerschnitt, Position des Diffusors, verfügbarer Einbauraum
- Diffusor-Optionen: Streuung/Transparenz nach Herstellerangabe, sofern vorhanden
- Montageabstand: Abstand zur Fläche oder zur Sichtlinie im Projekt
- Elektrik: Spannung, Leistung, Leitungslängen, Einspeisepunkte
- Thermik: Montagefläche, Profilkontakt, Umgebung, Laufzeit
- Systemtyp: einfarbig, CCT oder mehrkanalig inklusive Controller-Anforderung
If–Then-Regeln (entscheidungsleitend, anschließend verifizieren):
- Wenn die Lichtlinie im Profil sichtbar ist, dann ist COB eine Option zur Reduktion von Punktstruktur, und Diffusor sowie Abstand müssen im Einbau-Test bestätigt werden.
- Wenn der Einbauraum klein ist, dann steigt die Relevanz des Diffusors, und die Abnahme erfolgt im finalen Montagezustand.
- Wenn Homogenität Priorität hat, dann plane stärkere Streuung und definiere ein objektives Akzeptanzkriterium für den Betrachtungsabstand.
- Wenn Direktwirkung Priorität hat, dann plane geringere Streuung und prüfe, ob sichtbare Struktur im Betrachtungsabstand akzeptiert wird.
- Wenn die Strecke lang oder leistungsstark ist, dann ist Spannungsabfall ein eigener Prüfpfad, und Einspeisepunkte sind einzuplanen.
- Wenn mehrkanalige Steuerung benötigt wird, dann ist Controller-Kompatibilität ein erforderlicher Systemparameter und muss vor Montage geprüft werden.
- Wenn Farbwiedergabe oder Farbtreue relevant ist, dann sind Datenblattwerte und gegebenenfalls Messungen Voraussetzung für eine belastbare Bewertung.
- Wenn Diffusor, Abstand und Reflexionen fest vorgegeben sind, dann ist eine Bewertung am offenen Streifen kein Ersatz für den Test im Einbau.
Akzeptanzkriterium Homogenität (Pass/Fail):
Pass: Im vorgesehenen Betrachtungsabstand und im finalen Montagezustand (Profil und Diffusor montiert) sind entlang der gesamten Lichtlinie keine klar getrennten Einzelpunkte oder periodischen Helligkeitsinseln erkennbar.
Fail: Im vorgesehenen Betrachtungsabstand sind einzelne Punkte, periodische Helligkeitsinseln oder segmentierte Übergänge erkennbar, die im Projekt als störend bewertet werden.
Abbruchkriterien (erst klären, dann verbauen):
- Profil, Diffusor oder Montageabstand sind nicht definiert: Homogenität ist vorab nicht prüfbar, ein Testaufbau ist erforderlich.
- Spannung, Leistung oder Kanaltyp sind unklar: elektrische Kompatibilität ist nicht prüfbar.
- Ein Akzeptanzkriterium für Homogenität ist nicht festgelegt: Abnahme ist nicht objektivierbar.
Kanonischer Merksatz: Definiere Sichtkontakt und Einbaugeometrie, wähle Diffusor und Streifen, und entscheide über Pass/Fail im finalen Einbau.
Umsetzen: WP-robuster Prüf-Workflow im Zielaufbau
Schritt 1: Datenblatt prüfen (Spannung, Leistung, Kanaltyp, Anschlussbelegung sowie Farbparameter, sofern benötigt).
Schritt 2: Profil und Diffusor festlegen, sodass der geplante Montageabstand realisierbar ist.
Schritt 3: Testaufbau im vorgesehenen Profil durchführen (Streifen montieren, Diffusor montieren, Betrachtungsabstand wie im Projekt).
Schritt 4: Elektrik unter Last prüfen (Versorgungsspannung am Streifenanfang und am Streifenende bei geplanter Helligkeit messen und dokumentieren).
Schritt 5: Dimm- und Szenenwechsel im Einsatzfall prüfen (wenn Unruhe sichtbar wird, Controller-Parameter und Dimmverfahren prüfen).
Schritt 6: Akzeptanzkriterium Homogenität als Pass/Fail entscheiden und dokumentieren (nur der finale Montagezustand zählt als Abnahme).
Kanonischer Merksatz: Die Entscheidung ist belastbar, wenn Homogenität (Pass/Fail), Spannungsniveau unter Last und Dimmverhalten im Zielaufbau geprüft sind.
Fehler & Diagnose: Symptom → Prüfschritt → Ursache → Fix
1) Struktur ist trotz COB sichtbar
Prüfschritt: Test im finalen Profil mit montiertem Diffusor und realem Betrachtungsabstand wiederholen.
Mögliche Ursache: Streuung ist zu gering oder Montageabstand ist zu klein.
Fix: Diffusor mit höherer Streuung wählen oder Geometrie/Abstand anpassen und erneut prüfen.
2) Die Linie besteht den Test außerhalb, aber nicht im Einbau
Prüfschritt: Test mit realen Reflexionsflächen, Blickrichtung und finaler Montageposition wiederholen.
Mögliche Ursache: Reflexionen und Montagewinkel verändern Wahrnehmung und Mischung.
Fix: Profilposition, Abschirmung oder Abdeckung anpassen und erneut im Einbau prüfen.
3) Helligkeit oder Weißpunkt kippt entlang der Länge
Prüfschritt: Spannung am Streifenanfang und am Streifenende unter Last messen und vergleichen.
Mögliche Ursache: Spannungsabfall in Leitung oder Streifen.
Fix: Einspeisepunkte und Leitungsführung anpassen und die Messung wiederholen.
4) Dimmung ist sichtbar unruhig oder flimmert
Prüfschritt: Dimmtest im Einsatzfall durchführen und Controller-/Dimmer-Einstellungen prüfen.
Mögliche Ursache: Dimmverfahren oder Parameter passen nicht zur Anwendung oder zum Streifen.
Fix: Konfiguration anpassen oder kompatible Komponenten verwenden und erneut prüfen.
5) Streifen wird im Betrieb auffällig warm oder schaltet ab
Prüfschritt: Montagekontakt, Profilanbindung und Umgebung prüfen, anschließend Testlauf im vorgesehenen Betriebsmodus.
Mögliche Ursache: Wärmeabfuhr ist unzureichend oder die Leistungsdichte passt nicht zum Einbau.
Fix: Montage und Profilkontakt verbessern, Leistung/Betriebsmodus anpassen und Stabilität im Betrieb verifizieren.
6) Diffusor verbessert Homogenität, aber die Raumwirkung passt nicht
Prüfschritt: Vergleichstest mit alternativen Diffusoren im gleichen Profil durchführen.
Mögliche Ursache: Streuung verändert Lichtverteilung stärker als geplant.
Fix: Diffusorwahl an Zielwirkung koppeln und Ergebnis im Raum verifizieren.
7) Ursache wird pauschal der COB-Bauform zugeschrieben
Prüfschritt: Optik, Elektrik und Thermik getrennt prüfen und dokumentieren.
Mögliche Ursache: Bauform wird mit Systemauslegung verwechselt.
Fix: Ursachenpfad trennen und Korrekturmaßnahmen je Prüffeld separat verifizieren.
Wenn du Fehlerpfade systematisch abarbeiten willst, nutze die Übersicht zu häufigen Fehlern, Ursachen und Lösungen bei LED-Streifen.
Kanonischer Merksatz: Wenn Struktur, Spannung oder Dimmung nicht passt, wird die Ursache über Prüfschritte belegt und nicht über die Bauform vermutet.
Stand
FAQ: COB LED-Streifen
1) Was bedeutet COB bei LED-Streifen?
COB (Chip-on-Board) ist eine Bauform, bei der viele LED-Chips dicht auf dem Leiterband sitzen und durch eine durchgehende optische Schicht als zusammenhängendere Lichtfläche erscheinen.
2) Sind COB LED-Streifen automatisch punktfrei?
Nein. Ob Struktur sichtbar bleibt, hängt von Profil, Diffusor und Montageabstand ab und ist nur im finalen Einbau prüfbar.
3) Worin unterscheidet sich COB optisch von SMD?
COB kann die Wahrnehmbarkeit einzelner Lichtpunkte reduzieren, während SMD-Streifen je nach Geometrie eher als Reihe getrennte Emissionspunkte erkennbar sein können.
4) Welche Rolle spielt der Diffusor bei COB?
Ein Diffusor streut Licht und kann Struktur reduzieren, verändert aber auch Lichtverteilung und wahrgenommene Spitzenhelligkeit, daher muss die Zielwirkung im Einbau geprüft werden.
5) Welche Rolle spielt der Abstand zur Fläche oder zur Sichtlinie?
Abstand wirkt als Mischstrecke. Wenn der Abstand klein ist, wird Struktur leichter sichtbar und der Diffusor wird zum entscheidenden Hebel.
6) Löst COB Spannungsabfall auf langen Strecken?
Nein. Spannungsabfall hängt von Strom, Leitungslänge, Querschnitt und Einspeisung ab. COB ist eine optische Bauform und ersetzt keine Elektroplanung.
7) Gibt es COB auch als CCT- oder mehrkanalige Variante?
COB beschreibt die Bauform. Ob ein Streifen einfarbig, CCT oder mehrkanalig ist, hängt vom Produkt ab und bestimmt die Controller- und Kanalanforderungen.
8) Wie kann ich Homogenität als Pass/Fail prüfen?
Pass ist erreicht, wenn im vorgesehenen Betrachtungsabstand und im finalen Montagezustand keine klar getrennten Einzelpunkte oder periodischen Helligkeitsinseln erkennbar sind.
9) Was ist ein sinnvoller Check bei dimmbaren Installationen?
Ein Dimmtest im Einsatzfall mit dem vorgesehenen Controller zeigt, ob Unruhe oder Flimmer sichtbar wird. Bei Auffälligkeiten müssen Dimmverfahren und Parameter geprüft werden.
10) Wann ist eine klassische Bauform ausreichend?
Wenn die Lichtquelle nicht sichtbar ist und nur indirekt reflektiertes Licht genutzt wird, kann die Bauform nachrangig sein, sofern Leistung, Montage und Elektrik im Aufbau passen und geprüft wurden.
Stand: Januar 2026; basierend auf prüfbaren Planungsparametern (Profil, Diffusor, Abstand) sowie elektrischen und thermischen Prüfschritten im Zielaufbau.
