„Fehler bei LED-Streifen“ bedeutet hier: Das Lichtsystem zeigt Abweichungen (z.B. Flackern, Aussetzer, Helligkeits- oder Farbunterschiede), die sich mit Prüfschritten und Messung unter Last eingrenzen lassen.
Eine Lösung ist belastbar, wenn du den Fehler reproduzierbar nachweist, die Ursache im Strompfad lokalisierst und den Fix anschließend erneut unter Last verifizierst.
Definition: Was in dieser Seite als „Fehler“ gilt
Ein „Fehler“ ist eine Abweichung vom erwarteten Betrieb, die als sichtbares Verhalten (z.B. Flackern, Helligkeitsabfall) oder als messbares Verhalten (z.B. Spannung bricht unter Last ein) auftritt.
„Unter Last“ heißt: Der Streifen läuft mit hoher Helligkeit, sodass Strom fließt und Schwachstellen in Leitung, Übergängen, Netzteil oder Controller messbar werden.
Konstantspannung bedeutet: Das Netzteil liefert eine feste Spannung (z.B. 12 V oder 24 V), und der Streifen zieht den Strom, den er für die eingestellte Helligkeit benötigt.
Merksatz: Diagnose ist belastbar, wenn du unter Last prüfst und nicht nur im Leerlauf.
Gilt für / gilt nicht für
Gilt für
LED-Streifen und LED-Module, die als 12 V DC oder 24 V DC Konstantspannungs-System angegeben sind.
Systeme mit Dimmern oder Controllern, die per PWM dimmen (PWM bedeutet: sehr schnelles Ein- und Ausschalten; je länger „ein“ pro Zyklus, desto heller erscheint das Licht).
Gilt nicht für
LED-Systeme, die einen Konstantstrom-Treiber (mA) benötigen; verifizierbar über die Angabe „Konstantstrom“ im Datenblatt.
Installationen, bei denen technische Daten (Spannung, W/m, Kanalgrenzen) fehlen und Messung unter Last nicht möglich ist; dann ist die Ursache nicht belastbar eingrenzbar.
Merksatz: Ohne Datenblattangaben und Lastmessung bleibt die Fehlerursache nicht verifizierbar.
Varianten und Parameter, die deine Diagnose bestimmen
1) Werkzeug und Messpunkte: Ohne Lastmessung bleibt es unklar
Für die Diagnose kann ein einfaches Digital-Multimeter ausreichen, wenn du die DC-Spannung (V DC) unter Last messen kannst.
Miss auf der Niedervolt-Seite (12/24 V DC) und plane Messpunkte so, dass du am Netzteil-Ausgang, am Streifenanfang und am Streifenende messen kannst.

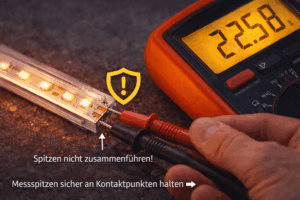

Setze die Messspitzen nacheinander an + und − an und halte sie getrennt; wenn sich die Spitzen berühren, kann das einen Kurzschluss auslösen.
Merksatz: Wenn Messpunkte fehlen, ist die Diagnose nur eingeschränkt belastbar.
2) Systemtyp: Spannung und Kanäle
Einfarbiges Weiß nutzt 1 Kanal, CCT nutzt 2 Kanäle (warm/kalt), RGB nutzt 3 Kanäle, RGBW 4 Kanäle, RGB+CCT 5 Kanäle.
Prüfschritt: Vergleiche Kanalanzahl und Spannung zwischen Streifen und Controller-Datenblatt.
Merksatz: Kanalanzahl und Spannung müssen zusammenpassen, sonst ist der Betrieb nicht spezifikationskonform.
3) Leistung, Strom und Übergänge
Leistung (W) und Spannung (V) bestimmen den Strom (A). Höherer Strom macht Leitungen und Übergänge relevanter, weil dort Spannung abfallen kann.
Übergangswiderstand bedeutet: An Klemmen, Verbindern oder Lötstellen kann zusätzlicher Widerstand entstehen; unter Last kann dort Spannung abfallen und Wärme entstehen.
Prüfschritt: Rechne die Last je Segment und prüfe Grenzwerte von Netzteil und Controller anhand der Datenblätter.
Merksatz: In der Praxis entscheidet der Strompfad über Stabilität und Spannungsabfall.
4) Einspeisung und Segmentierung
Ein Segment ist der Abschnitt, den du elektrisch zusammenhängend betreibst. Lange Stromwege erhöhen den Spannungsabfall im Segment und in der Zuleitung.
Prüfschritt: Miss die Spannung am Streifenanfang und am Streifenende unter Last.
Merksatz: Einspeisung ist passend, wenn Spannung und Helligkeit entlang des Segments stabil bleiben.
5) Einbau: Wärmeabfuhr und Abdeckung
Ein Teil der Leistung wird zu Wärme. Wenn Wärme nicht abgeführt wird, können Schutzfunktionen auslösen oder Komponenten außerhalb ihrer Freigabe betrieben werden.
Prüfschritt: Prüfe Einbauweise (Profil, Untergrund, Abdeckung) gegen Herstellerfreigaben und führe einen längeren Lasttest durch.
Merksatz: Einbau ist belastbar, wenn ein Dauerlauf unter Last stabil bleibt.
Entscheidungsblock: Fehler systematisch eingrenzen (ohne Raten)
Inputs (5–9)
- Input 1: Streifen-Spannung (12 V DC oder 24 V DC) und W/m aus Datenblatt oder Aufdruck.
- Input 2: Gesamtlänge und Segmentlängen.
- Input 3: Netzteil-Daten: Nennspannung, Leistung, Einbau-Freigabe (falls vorhanden).
- Input 4: Controller/Dimmer-Daten: Kanalanzahl, Grenzwerte pro Kanal (A/W).
- Input 5: Leitungswege, Querschnitt, Anzahl Übergänge (Verbinder, Klemmen, Lötstellen).
- Input 6: Fehlerbild: Flackern, Aussetzer, Helligkeitsabfall, Farbabweichung, Abschaltung.
- Input 7: Fehlerabhängigkeit von Helligkeit: tritt er bei hoher Helligkeit stärker auf oder unabhängig davon?
- Input 8: Einbau: im Profil, auf Holz/Gips, in Dämmung, mit Abdeckung.
Regeln (6–12) im Stil „Wenn … dann …“
- Wenn die Nennspannung des Streifens nicht zur Versorgung passt, dann prüfe zuerst die Kompatibilität; verifizierbar über Aufdruck/Datenblatt und Messung der Ausgangsspannung.
- Wenn der Fehler bei hoher Helligkeit stärker auftritt, dann prüfe Spannungseinbruch und Grenzwerte; verifizierbar über Messung unter Last und Abgleich der Datenblattgrenzen.
- Wenn ein Segment am Ende sichtbar dunkler ist, dann prüfe Spannungsabfall im Segment oder in der Zuleitung; verifizierbar durch Spannungsmessung am Anfang und Ende unter Last.
- Wenn Bewegung an einem Verbinder das Fehlerbild verändert, dann ist der Übergang als Ursache prüfbar; Fix ist eine mechanisch und elektrisch stabile Verbindung mit Zugentlastung.
- Wenn der Controller warm wird oder abschaltet, dann prüfe Kanalgrenzen, Einbau und Lastverteilung; verifizierbar über Stromrechnung und Datenblattgrenzen.
- Wenn das Netzteil abschaltet oder neu startet, dann prüfe Last, Einbau und thermische Bedingungen; verifizierbar über Dauerlauf unter Last und Abgleich mit Herstellerfreigaben.
- Wenn nur einzelne Farben oder nur ein Weißkanal ausfällt, dann liegt die Ursache im betroffenen Kanalpfad (Kanalgrenze, Kontakt, Leiterbahn); verifizierbar durch Kanal-Einzeltest und Segmenttest.
- Wenn das System ohne Controller stabil läuft, aber mit Controller nicht, dann prüfe den Controllerpfad (Kanalgrenzen, Verdrahtung, Versorgung); verifizierbar über Test mit korrekt dimensionierter Last und sauberer Verdrahtung.
Abbruchkriterien (2–4)
- Abbruch, wenn Streifen-Spannung und W/m nicht verifizierbar sind.
- Abbruch, wenn Netzteil- oder Controller-Grenzwerte fehlen und kein Datenblatt verfügbar ist.
- Abbruch, wenn Messung unter Last nicht möglich ist, weil Messpunkte nicht zugänglich sind.
- Abbruch, wenn Arbeiten an 230 V erforderlich wären und dafür keine geeignete Qualifikation vorliegt; dann ist eine Elektrofachkraft der sichere Weg.
Merksatz: Du bist fertig, wenn Ursache und Fix durch Lasttest und Messung nachvollziehbar belegt sind.
Umsetzen-Workflow: Diagnose in 6 Schritten mit Prüfpunkten
Schritt 1: Spezifikation verifizieren
Prüfe Streifen-Spannung, W/m und Kanäle am Aufdruck oder Datenblatt.
Prüfpunkt: Spannung, W/m und Kanaltyp sind dokumentiert.
Akzeptanzkriterium: Du kannst Leistung, Strom und Kanalgrenzen gegenrechnen.
Schritt 2: Sichtprüfung der Übergänge
Prüfe Verbinder, Lötstellen und Klemmen auf festen Sitz, saubere Kontaktflächen und Zugentlastung.
Prüfpunkt: Kein Übergang ist locker oder mechanisch belastet.
Akzeptanzkriterium: Bewegung am Übergang verändert das Fehlerbild nicht.
Schritt 3: Lasttest herstellen
Stelle eine hohe Helligkeit ein, sodass Strom fließt, und dokumentiere, ob und wann der Fehler auftritt.
Prüfpunkt: Fehler tritt unter definierten Bedingungen auf oder bleibt aus.
Akzeptanzkriterium: Du kannst Bedingungen nennen, unter denen der Fehler eintritt.
Schritt 4: Spannung unter Last messen
Miss am Netzteil-Ausgang, am Streifenanfang und am Streifenende jeweils unter Last.
Prüfpunkt: Messwerte sind notiert und vergleichbar.
Akzeptanzkriterium: Spannungsabfälle lassen sich einem Abschnitt (Zuleitung, Übergang, Segment) zuordnen.
Schritt 5: Grenzwerte abgleichen
Vergleiche berechnete Leistung und Kanalströme mit den Grenzwerten von Netzteil und Controller.
Prüfpunkt: Kanal- und Gesamtlast sind nachvollziehbar berechnet.
Akzeptanzkriterium: Kein Bauteil wird ohne Freigabe an eine Grenze geführt.
Schritt 6: Fix umsetzen und verifizieren
Setze genau eine Änderung um (z.B. zusätzliche Einspeisung, Übergang erneuern, Last aufteilen) und wiederhole Lasttest und Messung.
Prüfpunkt: Verhalten und Messwerte nach dem Fix sind dokumentiert.
Akzeptanzkriterium: Der Fix ist wirksam, wenn Fehlerbild und Messwerte unter Last stabil bleiben.
Merksatz: Eine Reparatur ist belastbar, wenn Vorher-Nachher unter Last messbar ist.
Information-Gain: Spannungsabfall mit 3 Messpunkten sichtbar machen
Spannungsabfall ist verifizierbar, wenn du unter Last am Netzteil-Ausgang, am Streifenanfang und am Streifenende misst und die Werte vergleichst.
Beispiel (nur als Messlogik): Am Streifenanfang liegen 24,0 V an, am Streifenende 22,0 V. Die Differenz ist ΔU = 2,0 V.
Interpretation: Wenn am Ende die Spannung niedriger ist und das Licht sichtbar abfällt, dann ist der Spannungsabfall als Ursache belastbar.
Fix-Ansatz: Prüfe zuerst Einspeisung, Leitungslänge, Querschnitt und Übergänge, und verifiziere den Effekt durch erneute Messung unter Last.
Merksatz: Spannungsabfall ist kein Bauchgefühl, sondern ein Messvergleich unter Last.
Fehler & Diagnose: Symptom → Prüfschritt → Ursache → Fix
1) Symptom: LED-Streifen bleibt komplett aus
Prüfschritt: Ausgangsspannung am Netzteil unter Last messen und Polung am Streifen prüfen.
Ursache: Keine Versorgung, falsche Spannung, falsche Polung oder Unterbrechung im Strompfad.
Fix: Spannung und Polung korrekt herstellen, Übergänge prüfen, defekte Komponente per Ersatztest eingrenzen.
2) Symptom: Nur ein Abschnitt leuchtet, der Rest bleibt dunkel
Prüfschritt: Spannung am Beginn des dunklen Abschnitts unter Last messen.
Ursache: Unterbrechung, defekter Verbinder oder beschädigte Leiterbahn.
Fix: Übergang erneuern oder Abschnitt ersetzen, danach Lasttest durchführen.
3) Symptom: Flackern bei hoher Helligkeit
Prüfschritt: Spannungseinbruch am Streifenanfang unter Last messen und Übergänge auf Kontaktwiderstand prüfen.
Ursache: Versorgung bricht unter Last ein oder Übergänge sind elektrisch instabil.
Fix: Einspeisung und Strompfad stabilisieren, Übergänge erneuern, Grenzwerte von Netzteil und Controller abgleichen.
4) Symptom: Helligkeitsabfall am Streifenende
Prüfschritt: Spannung am Anfang und Ende des Segments unter Last messen.
Ursache: Spannungsabfall in Zuleitung, Übergängen oder im Streifen.
Fix: Segment kürzen oder zusätzlich einspeisen, Leitungswege verkürzen, Querschnitt und Übergänge prüfen.
5) Symptom: Farbabweichung bei RGB oder RGB+CCT
Prüfschritt: Kanäle einzeln testen und prüfen, ob die Abweichung nur in einem Kanal auftritt.
Ursache: Kanalgrenze, Kontaktproblem oder Spannungsabfall beeinflusst einzelne Kanäle.
Fix: Last pro Kanal reduzieren, Übergänge des betroffenen Kanals prüfen, Einspeisung verbessern und erneut testen.
6) Symptom: Controller schaltet ab oder reagiert nicht mehr
Prüfschritt: Kanalströme berechnen, mit Grenzwerten abgleichen und Temperatur am Controllergehäuse im Betrieb prüfen.
Ursache: Grenzwertüberschreitung oder thermische Belastung im Einbau.
Fix: Last aufteilen (z.B. zusätzliche Kanäle oder zweiter Controller), Einbau thermisch verbessern, danach Dauerlauf testen.
7) Symptom: Netzteil schaltet ab oder startet neu
Prüfschritt: Gesamtleistung berechnen, Einbau prüfen und Dauerlauf unter Last durchführen.
Ursache: Überlast, Einbau außerhalb der Freigabe oder thermische Schutzfunktion.
Fix: Last reduzieren oder verteilen, Einbau verbessern und Netzteil passend auswählen, anschließend verifizieren.
8) Symptom: Streifen löst sich oder hängt durch
Prüfschritt: Untergrund (Staub, Fett, Feuchte) prüfen und Wärme im Betrieb beurteilen.
Ursache: Untergrund ungeeignet oder mechanische/thermische Belastung.
Fix: Mechanische Befestigung über Profil oder Halterung, Untergrund vorbereiten, Zugkräfte reduzieren.
Merksatz: Fehlerbehebung ist belastbar, wenn du Spannung unter Last misst und Grenzwerte (A/W) abgleichst.
FAQ
Warum sieht im Leerlauf alles normal aus, aber unter Last treten Fehler auf?
Weil Widerstände in Leitungen und Übergängen erst bei Stromfluss zu Spannungsabfall führen. Verifizierbar ist das durch Messung der Spannung unter Last am Netzteil, am Streifenanfang und am Streifenende.
Welches Messgerät brauche ich für die wichtigsten Prüfschritte?
Ein Digital-Multimeter kann ausreichen, wenn du DC-Spannung (V DC) unter Last messen kannst. Wenn Messpunkte nicht zugänglich sind, ist die Diagnose eingeschränkt belastbar.
Wie halte ich Messspitzen an die Kontaktpads, ohne einen Kurzschluss zu verursachen?
Setze die Messspitzen nacheinander an + und − an und halte sie getrennt. Wenn sich die Spitzen berühren, kann das einen Kurzschluss auslösen.
Was bedeutet „Einspeisung“ bei LED-Streifen?
Einspeisung ist der Punkt, an dem du Spannung und Strom in ein Segment einspeist. Zusätzliche Einspeisungen verkürzen Stromwege und können Spannungsabfall reduzieren; verifizierbar durch Messung unter Last.
Wie erkenne ich, ob ein Verbinder oder eine Klemme die Ursache ist?
Wenn Bewegung am Verbinder das Verhalten verändert, ist der Übergang als Ursache prüfbar. Belastbar ist der Fix, wenn nach Erneuern und Zugentlastung der Lasttest stabil bleibt.
Kann ein falscher Controller Flackern oder Aussetzer verursachen?
Ja, wenn Kanalgrenzen überschritten werden oder die Kanalanzahl nicht zum Streifen passt. Verifizierbar ist das über Datenblattabgleich und einen Test mit korrekt dimensionierter Last.
Warum sind Helligkeit und Farbe am Streifenende anders?
Wenn die Spannung am Ende unter Last niedriger ist, kann die Lichtabgabe sinken und bei Mehrkanalstreifen kann sich die Farbmischung verändern. Verifizierbar ist das durch Messung am Anfang und Ende unter Last.
Was prüfe ich zuerst: Netzteil, Controller oder Streifen?
Starte mit Spezifikation (Spannung, W/m, Kanäle) und miss dann die Spannung am Netzteil-Ausgang unter Last. Wenn das stabil ist, prüfe den Pfad bis zum Streifen (Leitung, Übergänge, Einspeisung) und danach Controller-Grenzwerte.
Wie erkenne ich eine thermische Begrenzung am Netzteil oder Controller?
Wenn nach einer Laufzeit Abschaltungen oder Neustarts auftreten, kann thermische Belastung eine Ursache sein. Verifizierbar ist das durch Dauerlauf unter Last und Abgleich der Einbaubedingungen mit Herstellerfreigaben.
Was ist ein kurzer Praxis-Check vor der finalen Montage?
Ein Musteraufbau mit geplanter Leitungslänge, Lasttest bei hoher Helligkeit und Messung am Netzteil-Ausgang, am Streifenanfang und am Streifenende.
HowTo: LED-Streifen Fehler in 6 Schritten prüfen
Schritt 1: Spezifikation verifizieren
Prüfe Streifen-Spannung, W/m und Kanaltyp am Aufdruck oder Datenblatt.
Schritt 2: Übergänge prüfen
Prüfe Verbinder, Klemmen und Lötstellen auf festen Sitz, Kontaktflächen und Zugentlastung.
Schritt 3: Lasttest herstellen
Stelle eine hohe Helligkeit ein und dokumentiere, unter welchen Bedingungen der Fehler auftritt.
Schritt 4: Spannung unter Last messen
Miss am Netzteil-Ausgang, am Streifenanfang und am Streifenende jeweils unter Last.
Schritt 5: Grenzwerte abgleichen
Vergleiche berechnete Lasten und Kanalströme mit den Grenzwerten aus den Datenblättern von Netzteil und Controller.
Schritt 6: Fix verifizieren
Setze eine Änderung um und wiederhole Lasttest und Messung, bis Verhalten und Messwerte stabil sind.
