LED-Streifen kürzen, verlängern und verbinden ist nur dann belastbar, wenn Schnittstelle, Polung, Leiterbahn-Layout und Strompfad zum konkreten Streifen passen.
Diese Seite zeigt prüfbare Regeln und einen Workflow, mit dem du Fehler wie Nichtfunktion, Flackern oder überhitzte Übergänge vermeidest.
Wenn dir Grundlagen zu LED-Streifen-Systemen fehlen, starte im LED-Streifen Leitfaden.
Definition: Was „kürzen, verlängern, verbinden“ hier bedeutet
Kürzen heißt: Du trennst den Streifen an einer dafür vorgesehenen Schnittmarke, damit die elektrischen Segmente korrekt enden.
Verlängern heißt: Du fügst weitere Streifenlänge hinzu, ohne dass der Strompfad, Spannungsniveau und die Versorgung überfordert werden.
Verbinden heißt: Du stellst an einer Verbindung die korrekte Polung und einen dauerhaft stabilen Kontakt her (Steckverbinder oder Lötverbindung), der zur Last und Umgebung passt.
Merksatz: Eine Verbindung ist erst dann belastbar, wenn Polung und Funktion geprüft sind und der Übergang unter Betrieb mechanisch stabil bleibt.
Gilt für / gilt nicht für
Gilt für: LED-Streifen mit markierten Schnittstellen (segmentweise) und Varianten wie einfarbig, CCT, RGB, RGBW, RGB+CCT, COB und SMD.
Gilt nicht für: Streifen, deren Schnittstellen nicht eindeutig markiert sind oder bei denen das Datenblatt spezielle Verbindungsvorgaben macht, die du nicht umsetzen kannst.
Prüfschritt: Prüfe am Streifen selbst, wo die Schnittmarke sitzt und welche Kontaktpads vorhanden sind (z. B. 2, 3, 4, 5, 6 Pads je nach Typ).
Merksatz: Ohne erkennbare Schnittmarke ist Kürzen nicht belastbar umsetzbar.

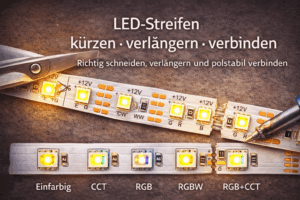

Varianten und Parameter, die deine Verbindung bestimmen
- Streifen-Typ: Einfarbig (2 Pads), CCT (je nach Streifen 3 Pads), RGB (4 Pads), RGBW (5 Pads), RGB+CCT (6 Pads).
- Spannung: 12V oder 24V beeinflusst Strom und Leitungslängen, ersetzt aber keine Prüfung der Einspeisung.
- Leiterplattenbreite: Verbinder müssen mechanisch passen (Breite und ggf. COB/SMD-Bauform).
- Schutzschicht: Unbeschichtet, beschichtet oder vergossen beeinflusst, ob Steckverbinder zuverlässig greifen oder ob du vorbereiten musst.
- Montageumgebung: Trocken, feucht, warm, beweglich (z. B. Möbelklappen) entscheidet über Zugentlastung und Abdichtung.
- Strompfad: Verlängern über einen einzigen Einspeisepunkt kann zu Spannungsabfall und Helligkeitsdrift führen.
Merksatz: Anzahl der Pads und mechanische Passung entscheiden zuerst, danach kommt die elektrische Bewertung.
Entscheidungsblock: Welche Verbindung ist für deinen Fall geeignet?
Inputs (5–9), die du vorab festlegst
- Welche Streifen-Variante liegt vor (einfarbig, CCT, RGB, RGBW, RGB+CCT)?
- Wie viele Kontaktpads hat der Streifen und wie sind sie beschriftet?
- Welche Breite hat der Streifen (Verbinder-Passung)?
- Ist der Streifen beschichtet/vergossen (Kontaktzugang ja/nein)?
- Ist die Verbindung nach der Montage zugänglich (Service ja/nein)?
- Ist die Verbindung mechanisch belastet (Bewegung/Zug möglich)?
- Gibt es Feuchte/Staub/Temperatur, die Abdichtung erfordert?
- Wie lang ist die Gesamtstrecke und wo wird eingespeist?
Regeln (6–12) im Stil „Wenn … dann …“
- Wenn du kürzen willst, dann schneide nur an der markierten Schnittstelle, weil sonst Segmente und Leiterbahnen nicht korrekt enden.
- Wenn du die Polung nicht sicher lesen kannst, dann stoppe und prüfe die Pad-Beschriftung oder die Markierung am Streifen, bevor du Spannung anlegst.
- Wenn der Streifen beschichtet/vergossen ist und der Verbinder keinen stabilen Kontakt bekommt, dann ist Löten oder eine vorbereitete Kontaktfläche der belastbare Weg.
- Wenn die Verbindung später verdeckt ist, dann ist eine mechanisch stabile, zugentlastete Lösung wichtiger als eine schnell lösbare Stecklösung; verifizierbar ist das über Zugtest und Funktionstest.
- Wenn du im Feuchtebereich arbeitest, dann ist die Verbindung nur dann belastbar, wenn Übergänge und Enden gegen Feuchte geschützt sind; eine konkrete Vorgehensweise dazu findest du in LED-Streifen in der Sauna: Hitze, Feuchte und Montage verifizierbar prüfen.
- Wenn du verlängerst und am Streifenende Helligkeit abfällt, dann prüfe zuerst Spannungsabfall und Einspeisung, statt die LED-Charge als Ursache zu setzen.
- Wenn du mehrere Streifen hintereinander betreibst, dann plane zusätzliche Einspeisepunkte, sobald Helligkeit oder Farbgleichheit entlang der Strecke nicht mehr akzeptabel bleibt; verifizierbar ist das durch Messung oder Vergleichstest.
- Wenn du RGB/RGBW/RGB+CCT verbindest, dann prüfe nach der Montage jede Farbe bzw. jeden Kanal einzeln, weil Kanaltausch sonst unbemerkt bleibt.
Abbruchkriterien (2–4), damit du nicht auf Verdacht verbaust
- Wenn die Schnittmarke nicht eindeutig ist oder Leiterbahnen an der vorgesehenen Stelle fehlen, dann stoppe und identifiziere den Streifen korrekt.
- Wenn Verbinder mechanisch nicht passen oder nicht fest greifen, dann stoppe und wechsle die Verbindungsmethode, bevor du montierst.
- Wenn nach dem Verbinden einzelne Segmente warm werden oder flackern, dann stoppe und prüfe Übergangswiderstand, Polung und Zugentlastung.
Merksatz: Wenn du vor der Endmontage nicht testen kannst, ist die Verbindung nicht belastbar verifiziert.
Umsetzen: Workflow mit Prüfpunkten und Akzeptanzkriterien
Schritt 1: Streifen identifizieren und Schnittstellen finden
Lege den Streifen flach aus, suche die markierte Schnittstelle und zähle die Kontaktpads.
Prüfpunkt: Schnittmarke und Pad-Anzahl sind eindeutig.
Akzeptanzkriterium: Du weißt, welche Seite „Input“ und welche „Output“ ist, sofern markiert.
Schritt 2: Kürzen an der Schnittmarke
Schneide exakt auf der Schnittmarke, damit die Kontaktpads vollständig erhalten bleiben.
Prüfpunkt: Pads sind nach dem Schnitt vollständig und nicht beschädigt.
Akzeptanzkriterium: Keine abgerissenen Leiterbahnen, keine Kurzschluss-Brücke durch Metallspäne.
Schritt 3: Verbindungsmethode wählen und vorbereiten
Wähle Verbinder oder Lötverbindung passend zu Breite, Beschichtung und Umgebung.
Prüfpunkt: Kontaktflächen sind sauber, trocken und frei von Beschichtung an der Kontaktstelle, sofern nötig.
Akzeptanzkriterium: Verbindung sitzt mechanisch stabil, bevor Spannung angelegt wird.
Schritt 4: Polung und Kanalzuordnung sicherstellen (Info-Gain: Kanal-Checkliste)
Richte die Pads so aus, dass Plus/Minus bzw. die Kanäle (z. B. R, G, B, W, CCT) korrekt verbunden werden.
Prüfpunkt: Pad-Beschriftung ist auf beiden Seiten gleich ausgerichtet.
Akzeptanzkriterium: Nach dem ersten Test reagiert jeder Kanal korrekt (einfarbig: Ein/Aus; RGB: R, G, B einzeln; CCT: Warm/Kalt einzeln).
Schritt 5: Mechanische Sicherung und Zugentlastung
Sichere die Verbindung so, dass Zug nicht direkt auf Kontaktpads oder Lötstellen wirkt.
Prüfpunkt: Du kannst leicht am Kabel ziehen, ohne dass sich die Kontaktstelle bewegt.
Akzeptanzkriterium: Verbindung bleibt stabil, auch wenn der Streifen minimal bewegt wird.
Schritt 6: Funktionstest vor Endmontage
Teste im geplanten Betriebsmodus (Dimmstufen/Szenen) und beobachte die Verbindung unter Last.
Prüfpunkt: Kein Flackern, keine Segmentausfälle, kein auffälliges Erwärmen an der Verbindung.
Akzeptanzkriterium: Funktion ist reproduzierbar und alle Kanäle stimmen.
Schritt 7: Endmontage und Abschlussprüfung
Montiere den Streifen (Profil/Untergrund) und wiederhole den Funktionstest am Ende, weil Montage Zug und Biegeradien verändern kann.
Prüfpunkt: Verbindung ist nicht in einer Biegezone oder unter mechanischer Spannung.
Akzeptanzkriterium: Nach Montage bleibt die Funktion identisch zum Vor-Test.
Merksatz: Erst testen, dann final montieren ist die einfachste Regel gegen Fehlersuche.
Fehler & Diagnose: Symptom → Prüfschritt → Ursache → Fix
Fehlerbild 1: Nach dem Verbinden leuchtet nichts
Symptom: Streifen bleibt komplett aus.
Prüfschritt: Polung prüfen (Plus/Minus) und prüfen, ob die Versorgung am Input anliegt.
Ursache: Polung vertauscht, Verbindung greift nicht, oder falsche Seite angeschlossen.
Fix: Verbindung neu ausrichten, Sitz des Verbinders prüfen, danach erneut testen.
Fehlerbild 2: Nur ein Teil leuchtet, der Rest bleibt dunkel
Symptom: Ein Segment leuchtet, danach Ausfall.
Prüfschritt: Prüfe, ob an der Schnittmarke korrekt geschnitten wurde und ob alle Pads verbunden sind.
Ursache: Schnitt außerhalb der markierten Stelle oder ein Kanal/Pad hat keinen Kontakt.
Fix: Neu schneiden an korrekter Schnittstelle und Verbindung neu herstellen.
Fehlerbild 3: Flackern oder unruhige Helligkeit
Symptom: Licht ist instabil.
Prüfschritt: Verbindung mechanisch bewegen (minimal) und beobachten, ob Flackern auslösbar ist.
Ursache: Wackelkontakt, zu hoher Übergangswiderstand, fehlende Zugentlastung.
Fix: Verbindung neu ausführen, mechanisch sichern, danach erneut testen.
Fehlerbild 4: Falsche Farben bei RGB/RGBW/RGB+CCT
Symptom: Rot schaltet Grün, Warmweiß schaltet Kaltweiß oder Mischfarben stimmen nicht.
Prüfschritt: Kanal einzeln testen und Pad-Reihenfolge gegen Beschriftung prüfen.
Ursache: Kanalreihenfolge vertauscht oder Streifen wurde spiegelverkehrt eingesetzt.
Fix: Verbindung neu ausrichten, bis jede Kanalprobe korrekt ist.
Fehlerbild 5: Verbindung wird auffällig warm
Symptom: Übergang fühlt sich im Betrieb deutlich wärmer an als der Streifen.
Prüfschritt: Betrieb stoppen und prüfen, ob Verbinder/Lötstelle mechanisch fest ist und vollständig kontaktiert.
Ursache: Hoher Übergangswiderstand durch schlechten Kontakt oder zu geringe Kontaktfläche.
Fix: Verbindung neu ausführen (besserer Verbinder oder Löten) und Zugentlastung ergänzen.
Fehlerbild 6: Helligkeit fällt am Ende der verlängerten Strecke ab
Symptom: Anfang hell, Ende sichtbar dunkler oder Farbdifferenz.
Prüfschritt: Spannungsabfall prüfen und Einspeisepunkt-Konzept bewerten.
Ursache: Zu großer Spannungsabfall durch Länge oder Leitungsquerschnitt.
Fix: Einspeisung anpassen und messen; dazu passt Spannungsabfall messen: Prüfprotokoll.
Merksatz: Bei Fehlern zuerst Polung und Kontakt prüfen, erst danach an Controller oder Streifenqualität denken.
FAQ: LED-Streifen kürzen, verlängern, verbinden
Darf ich LED-Streifen an jeder Stelle schneiden?
Nein, belastbar ist es nur an der markierten Schnittstelle, weil dort das Segment elektrisch korrekt endet.

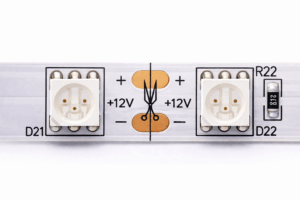

Woran erkenne ich die richtige Schnittstelle?
An einer markierten Linie oder einem Scherensymbol zwischen Segmenten; verifizierbar ist es, wenn nach dem Schnitt die Kontaktpads vollständig erhalten bleiben.
Was ist besser: Verbinder oder Löten?
Das hängt von Breite, Beschichtung, Umgebung und Zugbelastung ab; belastbar ist die Lösung, die nach Zugtest und Funktionstest stabil bleibt.
Kann ich beschichtete oder vergossene Streifen mit Steckverbindern verbinden?
Nur wenn der Verbinder dafür vorgesehen ist und zuverlässig Kontakt bekommt; sonst ist die Kontaktstelle nicht belastbar verifiziert.
Wie vermeide ich vertauschte Kanäle bei RGB oder CCT?
Teste jeden Kanal einzeln direkt nach dem Verbinden und gleiche die Pad-Beschriftung ab, bevor du montierst.
Warum leuchtet nach dem Verbinden nur ein Teil?
Dann ist eine Verbindung oder Schnittstelle nicht korrekt; prüfe Schnittmarke und ob alle Pads verbunden sind.
Kann ich LED-Streifen unbegrenzt verlängern?
Nein, weil Spannungsabfall und Strompfade Grenzen setzen; verifizierbar wird die passende Länge über Test und Messung im Zielaufbau.
Was ist ein gutes Akzeptanzkriterium für eine Verbindung?
Reproduzierbare Funktion aller Kanäle, keine auslösbaren Wackelkontakte bei leichtem Zug und keine auffällige Erwärmung am Übergang.
HowTo: LED-Streifen kürzen, verlängern und verbinden
Schritt 1: Streifen-Typ und Pads bestimmen
Variante (einfarbig/CCT/RGB/RGBW/RGB+CCT) festlegen und Kontaktpads zählen.
Schritt 2: Schnittmarke finden und sauber schneiden
Nur an der markierten Stelle schneiden, damit Pads und Leiterbahnen vollständig bleiben.
Schritt 3: Verbindungsmethode wählen
Verbinder oder Löten passend zu Breite, Beschichtung und Umgebung auswählen.
Schritt 4: Polung und Kanäle ausrichten
Plus/Minus und Kanalreihenfolge anhand der Beschriftung ausrichten, bevor Spannung anliegt.
Schritt 5: Zugentlastung und mechanische Sicherung
Kontaktstelle so sichern, dass Zug nicht direkt auf Pads oder Lötstelle wirkt.
Schritt 6: Funktionstest vor Endmontage
Alle Kanäle testen und auf Flackern oder Erwärmung am Übergang prüfen.
Schritt 7: Endmontage und Abschlussprüfung
Nach Montage erneut testen, weil Biegeradien und Zugkräfte sich ändern können.
