LED-Streifen Montage, Befestigung & Wärmeabfuhr – Technischer Praxisleitfaden

Diese Seite beschreibt, wie LED-Streifen mechanisch stabil befestigt und thermisch nachvollziehbar angebunden werden, damit Ablösung, thermische Hotspots, Helligkeitsunterschiede und Kontaktwärme durch prüfbare Ausführung reduzierbar werden.

Der Fokus liegt auf Konstantspannungs-LED-Streifen (z. B. 12 V oder 24 V) in Einbausituationen an Möbeln, Decken, Nischen und in Profilen. Maßgeblich ist die Systemkette aus Untergrund, Befestigung, Wärmeweg, Einspeisung und Zugentlastung.

Was bedeutet „LED-Streifen Montage, Befestigung und Wärmeabfuhr“?

Montage bezeichnet die Gesamtausführung aus Positionierung, Befestigung, Kabelführung, Einspeisung und Schutz gegen mechanische Belastung (z. B. Zug, Biegung, Vibration).

Befestigung bezeichnet die Fixierung am Untergrund (z. B. Klebeband, Clips, Profil) inklusive Untergrundvorbereitung und Randbedingungen (Temperatur, Feuchte, Oberflächenbeschichtung).

Wärmeabfuhr bezeichnet den Wärmeweg vom LED-Chip über Leiterplatte, Klebeschicht/Träger und Untergrund in die Umgebung.

Thermischer Hotspot bezeichnet eine lokal erhöhte Temperatur gegenüber angrenzenden Bereichen des Streifens, z. B. an Übergängen, in Profilunterbrechungen, bei Luftspalten oder an mechanisch gestressten Kontaktstellen.

Kanonischer Merksatz: Montagequalität ist verifizierbar, wenn Haftung, Übergänge und Temperaturverteilung im Endaufbau geprüft werden.

Gilt für / gilt nicht für

Gilt für: Konstantspannungs-LED-Streifen, wenn elektrische Auslegung und Montagehinweise dokumentiert sind (z. B. Leistung pro Meter, zulässige Umgebung, Freigaben für Einbau).

Gilt nicht für: Aussagen zu Grenzwerten, Schutzarten oder Dauerhaltbarkeit ohne Datenblatt und Herstellerfreigaben; ohne diese Angaben ist die Eignung einer konkreten Montagevariante nicht verifizierbar.

Wenn du die Systemlogik zu LED-Streifen als Einstieg brauchst (Begriffe, Auswahlpfade, Verweise), nutze LED-Streifen Grundlagen & Überblick.

Kanonischer Merksatz: Ohne Datenblatt und Freigaben lassen sich Grenzwerte und Einbau-Freigaben nicht belastbar ableiten.

Welche Varianten und Parameter entscheiden?

Diese Parameter bestimmen Haftung, Wärmeweg und Übergangsbelastung und sind deshalb entscheidungsrelevant.

• Untergrundtyp und Schichtaufbau (z. B. Metall, Holzwerkstoff, beschichtete Flächen, poröse Flächen)
• Oberflächenzustand (Staubfilm, Fettfilm, Restfeuchte, Unebenheit)
• Einbauraum (offen, Nut, Kanal, Dämmnähe) und geplante Abdeckung
• Leistungsdaten des Streifens laut Dokumentation und gewählter Betriebspunkt (Zielhelligkeit)
• Befestigungsart (Band, Clips, Profil, Kombination) und flächige Kontaktierung ohne Luftspalte
• Kabelweg, Einspeisepunkt(e) und Zugentlastung (Entkopplung von Pads/Lötstellen/Verbindern)
• Umgebungseinflüsse (Temperatur, Feuchte, Reinigungs- und Chemieeinwirkung)

Kanonischer Merksatz: Stabil wird die Ausführung, wenn Untergrund, Kontaktfläche, Einbauraum und Zugentlastung zum Betriebspunkt passen.

So entscheidest du richtig

Dieser Entscheidungsblock ist so formuliert, dass du aus wenigen Eingaben eine Auswahl triffst und anschließend im Endaufbau verifizierst.

Input-Parameter

• Untergrund (Material, Beschichtung, Ebenheit) und Oberflächenzustand (sauber/trocken)
• Einbauraum (offen/Nut/Kanal/Dämmnähe) und Abdeckung (ja/nein)
• Leistungsdaten laut Dokumentation und geplanter Betriebspunkt (Zielhelligkeit)
• Mechanische Belastung (Kabelzug, Bewegung, Vibration)
• Befestigungsart (Band/Clips/Profil/Kombination)
• Kabelführung und Position von Einspeisepunkt(en)

If–Then-Regeln (entscheidungsleitend, Verifizierung im Endaufbau)

• Wenn der Untergrund porös, staubig oder kreidend ist, dann ist eine Klebemontage erst verifizierbar, wenn Wischtest und Haftprobe am realen Untergrund bestanden sind.
• Wenn der Untergrund beschichtet ist, dann ist die Haftung erst verifizierbar, wenn nach Reinigung eine Haftprobe durchgeführt und im Warmzustand erneut bewertet wurde.
• Wenn der Einbauraum eng ist (Nut/Kanal) oder eine Abdeckung vorgesehen ist, dann ist der Endaufbau-Test der belastbare Prüfschritt, weil Wärmeabgabe und Luftbewegung verändert werden.
• Wenn die Kontaktfläche nicht flächig ist (Unebenheit, Luftspalt, Profilunterbrechung), dann ist das Hotspot-Risiko erhöht und der Aufbau gilt erst als verifiziert, wenn im Endaufbau keine auffälligen Hotspots beobachtet werden.
• Wenn der Wärmeabfluss im Aufbau begrenzt ist (z. B. durch Schichtsystem, Luftspalt oder geringe Kontaktfläche), dann ist ein Profil oder eine thermisch bessere Anbindung zu prüfen und im Endaufbau-Test zu verifizieren.
• Wenn Kabel bewegt oder gezogen werden können, dann ist eine Zugentlastung erforderlich, die Pads, Lötstellen und Verbinder mechanisch entkoppelt.
• Wenn Bewegung am Kabel Flackern oder Aussetzer auslöst, dann ist der Übergang mechanisch und elektrisch zu überarbeiten (Zugentlastung, Kontaktierung, Kabelführung).
• Wenn Abdeckung oder Profil auffällig warm wird, dann sind Wärmestau und Profilkontakt (flächig versus punktuell) zu prüfen und Wärmeweg oder Betriebspunkt anzupassen.
• Wenn sich Klebung im Warmzustand löst oder nachgibt, dann ist das Befestigungskonzept zu ändern (Untergrundprozess, mechanische Sicherung, Wärmeweg oder Betriebspunkt).
• Wenn Hotspots an Übergängen auftreten, dann sind Übergangswiderstand und mechanischer Stress als Ursache zu prüfen und die Übergangsausführung zu korrigieren.

Abbruchkriterien (Stop: erst prüfen…)

• Stop, wenn Datenblatt oder Herstellerfreigaben zur Einbauumgebung fehlen und daraus keine belastbare Montageentscheidung ableitbar ist.
• Stop, wenn im Endaufbau auffällige Hotspots auftreten oder Klebeschichten im Betrieb weich werden; erst Kontaktfläche, Wärmeweg und Einbauraum korrigieren.
• Stop, wenn Bewegung am Kabel am Übergang ankommt; erst Zugentlastung herstellen, dann erneut testen.

Entscheidungsblock „Befestigung und Untergrund“

Die Tabelle macht Abhängigkeiten sichtbar; darunter steht eine Mobile-Alternative mit denselben Entscheidungsregeln.

Einbausituation	Technisches Risiko	Prüfpunkt	Konsequenz
Metallischer, glatter Untergrund (z. B. Alu-Profil, Metallblech)	Kantenstress; Kontaktfläche kann unvollständig sein, wenn Untergrund nicht plan oder verschmutzt ist	Kontaktfläche, Kantenradius, Reinigung	Kanten entgraten, Streifen spannungsfrei auflegen, Kabel entlasten
Lackiert, pulverbeschichtet, beschichtet	Haftung abhängig von Oberflächenfilm und Reinigung; Wärmeweg kann durch Schichtaufbau begrenzt sein	Haftprobe nach Reinigung und nach Erwärmung	Untergrund entfetten, Haftprobe dokumentieren, bei Bedarf mechanisch sichern (Clips/Profil)
Holz, MDF, OSB, Möbelplatten	Wärmeweg kann begrenzt sein; Haftung kann durch Porosität und Beschichtung variieren	Endaufbau-Test bei Zielhelligkeit; Hotspot-Prüfung	Profilkontakt oder thermisch bessere Anbindung prüfen; mechanische Sicherung vorsehen
Gipskarton, Putz, poröse Untergründe	Staub/Restfeuchte können die Klebung schwächen; Oberfläche kann nachgeben	Wischtest (Staub), Haftprobe	Untergrund verfestigen/grundieren oder mechanisch befestigen
Enge Nut, geschlossener Kanal, Dämmnähe	Wärmestau möglich; Klebung und Material können bei Temperaturbelastung nachgeben	Endaufbau-Test mit Abdeckung wie vorgesehen	Wärmeweg planen (Profil, Kontaktfläche, Luftführung) oder Betriebspunkt anpassen

Mobile-Alternative zur Tabelle

• Metall glatt: Wenn Kanten scharf sind oder die Fläche nicht plan ist, dann entgraten und flächig auflegen; Kabelführung so ausführen, dass kein Zug am Übergang ankommt.
• Beschichtet: Wenn Haftung unklar ist, dann Haftprobe nach Reinigung durchführen und im Warmzustand erneut bewerten; bei Bedarf mechanisch sichern.
• Holzwerkstoff: Wenn der Endaufbau-Test auffällige Hotspots oder Ablösungstendenz zeigt, dann Profilkontakt, Kontaktfläche und Betriebspunkt anpassen.
• Porös: Wenn ein Staubfilm beim Wischen zurückbleibt, dann Untergrund verfestigen/grundieren oder mechanisch befestigen statt nur zu kleben.
• Eng oder Dämmnähe: Wenn Abdeckung/Einbauraum Wärme staut, dann Wärmeweg und Luftführung prüfen und den Betriebspunkt anpassen.

Kanonischer Merksatz: Die Entscheidung wird belastbar, wenn sie durch Haftprobe und Endaufbau-Test verifiziert wird.

So setzt du es um

Der Workflow führt von Untergrundvorbereitung bis zur Abnahmeprüfung im Endaufbau.

Workflow

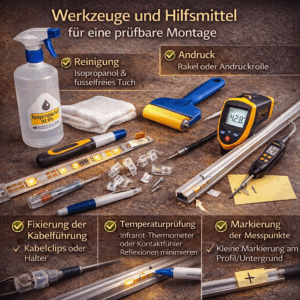

1. Untergrund prüfen und vorbereiten (Wischtest, entfetten, trocknen, danach nicht erneut kontaminieren).
2. Befestigungsart wählen (Band/Clips/Profil), sodass eine flächige Kontaktierung ohne Luftspalte möglich ist.
3. Streifen spannungsfrei positionieren (kein Kantenpressen, Biegeradius zum Streifenaufbau passend wählen).
4. Kabelweg und Zugentlastung herstellen (Bewegung am Kabel darf nicht an Pads/Lötstellen/Verbindern ankommen).
5. Endaufbau herstellen (inklusive Abdeckung, wenn vorgesehen) und bei Zielhelligkeit betreiben.

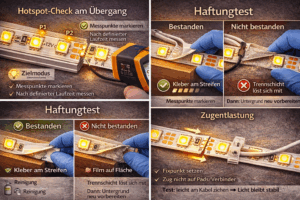

6. Abnahmeprüfung durchführen und Aufbau dokumentieren (Foto + kurzer Vermerk zum Betriebspunkt und Aufbau).

Prüfpunkte (Checks)

• Check nach Schritt 1: Oberfläche ist sauber und trocken; Wischtest zeigt keinen Staubfilm.
• Check nach Schritt 3: Streifen liegt flächig an; keine sichtbaren Luftspalte oder punktuelle Pressstellen.
• Check nach Schritt 4: Kabelbewegung erreicht den Übergang nicht; Übergang bleibt mechanisch ruhig.
• Check nach Schritt 5: Im Endaufbau werden keine auffälligen Hotspots beobachtet; Abdeckung/Profil wirkt nicht auffällig warm; Befestigung bleibt stabil.

Akzeptanzkriterien

• Der Streifen bleibt im Warmzustand stabil befestigt.
• Es zeigen sich im Endaufbau keine auffälligen Hotspots an Übergängen oder an Bereichen mit Luftspalt.
• Bewegung am Kabel löst kein Flackern und keinen Aussetzer aus und belastet den Übergang nicht.

Kanonischer Merksatz: Abnahme ist erfüllt, wenn Haftung, Übergänge und Temperaturverteilung die Checks im Endaufbau bestehen.

Fehler & Diagnose

Jedes Fehlerbild ist als Kette Symptom → Prüfschritt → Fix formuliert.

Symptom: Streifen löst sich nach dem Betrieb im Warmzustand

Prüfschritt: Untergrund auf Staubfilm/Fett prüfen, Scherkräfte durch Kabelzug/Biegung prüfen, Haftprobe am gleichen Untergrund wiederholen.

Fix: Untergrundprozess wiederholen, Scherkräfte reduzieren, mechanisch sichern (Clips/Profil) und Zugentlastung ergänzen.

Symptom: Auffälliger Hotspot an einem Übergang (Verbinder oder Lötstelle)

Prüfschritt: Hotspot-Lage mit Übergang vergleichen, mechanische Bewegung am Übergang prüfen, Kontaktierung auf festen Sitz bewerten.

Fix: Übergang neu ausführen (Kontaktierung, Entlastung, Kabelführung), Kontaktfläche herstellen und Endaufbau-Test wiederholen.

Symptom: Flackern oder Aussetzer bei Bewegung am Kabel

Prüfschritt: Kabel leicht bewegen und prüfen, ob das Symptom reproduzierbar ist, und ob Bewegung am Übergang ankommt.

Fix: Zugentlastung so ausführen, dass Bewegung entkoppelt ist, und Kontaktstelle mechanisch stabilisieren.

Symptom: Helligkeitsunterschiede entlang der Strecke

Prüfschritt: Spannung am Streifenanfang und am Streifenende unter Last messen, Einspeisepunkte und Leitungsweg prüfen.

Fix: Einspeisung anpassen, Leitungsweg optimieren, Übergänge prüfen und mechanisch entlasten.

Symptom: Abdeckung oder Profil wirkt im Endaufbau auffällig warm

Prüfschritt: Wärmestau (Nut/Kanal/Dämmnähe) prüfen und bewerten, ob der Streifen flächig am Profil anliegt.

Fix: Kontaktfläche verbessern, Wärmeweg und Luftführung anpassen oder Betriebspunkt reduzieren und erneut testen.

Symptom: Verfärbung oder Materialänderung lokal am Streifen

Prüfschritt: Bereich auf Luftspalt, Pressstelle oder Übergangsnähe prüfen und im Endaufbau erneut bei Zielhelligkeit beobachten.

Fix: Montagegeometrie korrigieren (flächige Kontaktierung, Entlastung), Wärmeweg verbessern und Endaufbau-Test wiederholen.

Wenn du Störungen anhand eines strukturierten Fehlerpfads abarbeiten willst, nutze den LED-Streifen Fehlerleitfaden (Ursachen & Lösungen).

Kanonischer Merksatz: Diagnose ist belastbar, wenn ein Symptom durch einen Prüfschritt reproduzierbar ist und sich durch eine isolierte Maßnahme verändert.

Stand: Januar 2026; Aussagen basieren auf Herstellerangaben, Datenblättern und beschriebenen Prüfschritten.

FAQ

Muss ein LED-Streifen in ein Alu-Profil montiert werden?

Das ist verifizierbar abhängig von Leistungsdaten laut Dokumentation, Untergrund, Einbauraum und Zielhelligkeit. Ein Profil kann Wärmeabfuhr und mechanische Führung verbessern; belastbar ist die Entscheidung, wenn der Endaufbau-Test keine auffälligen Hotspots zeigt und die Befestigung im Warmzustand stabil bleibt.

Kann ich LED-Streifen auf Holz oder Möbelplatten kleben?

Das kann funktionieren, wenn Untergrundvorbereitung, Kontaktfläche, Einbauraum und Betriebspunkt zusammenpassen. Verifizierbar wird es über den Endaufbau-Test bei Zielhelligkeit, weil Wärmestau und Haftung im Warmzustand anders ausfallen können als im kalten Zustand.

Welche Rolle spielt das rückseitige Klebeband für die Wärmeabfuhr?

Das Band ist primär eine Befestigungsschicht; die thermische Wirkung ist verifizierbar abhängig von Material, Schichtdicke, Kontaktfläche und Untergrund. Luftspalte und Unebenheit reduzieren den Wärmeübergang und können lokale Temperaturkonzentration begünstigen.

Wie bereite ich den Untergrund vor, damit die Klebung stabil bleibt?

Relevant sind eine saubere, trockene Oberfläche und ein Prozess, der nach der Reinigung keine erneute Kontamination zulässt. Eine Haftprobe auf dem realen Untergrund ist der belastbare Prüfschritt, weil Beschichtungen und Oberflächenfilme die Haftung beeinflussen können.

Woran erkenne ich im Endaufbau, dass der Wärmeweg problematisch ist?

Prüfhinweise sind auffällige Hotspots an Übergängen oder Bereichen mit Luftspalt, weich werdende Klebeschichten im Warmzustand oder eine Abdeckung, die im Vergleich zu angrenzenden Bereichen auffällig warm wirkt. Belastbar ist die Bewertung, wenn du den Aufbau unter Zielhelligkeit testest und eine Änderung am Wärmeweg oder Betriebspunkt das Verhalten nachvollziehbar verändert.

Darf ich LED-Streifen in eine geschlossene Nut oder in die Nähe von Dämmung einbauen?

Das ist abhängig vom Streifen, der Leistung und dem Wärmeabfluss im konkreten Einbauraum. Verifizierbar ist es über einen Endaufbau-Test mit der realen Abdeckung, weil Luftbewegung und Wärmeabgabe im Einbau deutlich anders sein können als offen montiert.

Wie befestige ich LED-Streifen in Ecken oder Kurven, ohne den Streifen zu belasten?

Relevant sind eine spannungsfreie Verlegung und ein Biegeradius, der zum Streifenaufbau passt. Wenn der Streifen gegen eine Kante gepresst wird, steigen Scherkräfte auf die Befestigung und mechanischer Stress auf die Leiterplatte; eine Führung über Profil oder eine angepasste Geometrie reduziert diese Belastung.

Wie setze ich Zugentlastung an Einspeisepunkten richtig um?

Die Zugentlastung gilt als wirksam, wenn Bewegung am Kabel nicht an Pads, Lötstellen oder Verbinder übertragen wird. Ein Prüfschritt ist, das Kabel im Betrieb leicht zu bewegen und zu beobachten, ob der Übergang mechanisch ruhig bleibt und kein Flackern ausgelöst wird.

Kann eine Abdeckung oder ein Diffusor thermische Probleme verstärken?

Das kann passieren, wenn die Abdeckung die Wärmeabgabe reduziert oder die Luftbewegung im Profil einschränkt. Verifizierbar ist das über den Endaufbau-Test mit der finalen Abdeckung und eine Prüfung auf auffällige Hotspots.

Was ist der sinnvollste erste Prüfschritt, wenn sich der Streifen im Betrieb löst?

Prüfe zuerst Untergrundzustand (Staubfilm, Fettfilm, Restfeuchte), Scherkräfte durch Kabelführung und das Verhalten im Warmzustand. Daraus ergibt sich, ob Untergrundprozess, mechanische Sicherung, Wärmeweg oder Betriebspunkt als erste Maßnahme angepasst werden sollten.
