LED-Streifen mit Sensor steuern: Bewegung, Tür und Automatik

LED-Streifen können automatisch auf Bewegung, eine geöffnete Tür, Annäherung, eine Handbewegung oder eine bestimmte Umgebungshelligkeit reagieren. Für eine zuverlässige Automatik reicht es jedoch nicht, nur eine passende Sensorart auszuwählen. Auch Sensortechnik, elektrischer Ausgang, Systemspannung, Schaltlast, Controller, Einbauort, Nachlaufzeit und gewünschte Schaltlogik müssen zusammenpassen.

Die wichtigste Unterscheidung lautet: Die Sensortechnik bestimmt, was erkannt wird. Der elektrische Ausgang bestimmt, wie der Sensor mit Netzteil, Controller oder LED-Streifen verbunden werden darf.

Planung von LED-Streifen mit Bewegungsmelder, Türkontakt, Näherungssensor und Automatik

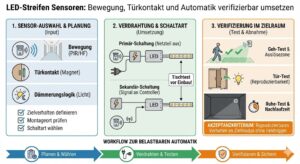

Eine zuverlässige LED-Streifen-Automatik entsteht durch passende Sensorwahl, geeigneten Ausgang, richtige Schaltlogik und Tests im Zielraum.

Sensorarten und Sensortechniken vergleichen

PIR-Bewegungsmelder

Erkennt Veränderungen der Wärmestrahlung im Erfassungsbereich. Geeignet für Laufwege, Flure, Treppen und Orientierungslicht.

Radar- oder Hochfrequenzsensor

Erkennt Bewegungen über ausgesendete und reflektierte Signale. Je nach Bauart kann er auch durch bestimmte Materialien reagieren.

Magnetischer Türkontakt

Erkennt die Stellung von Magnet und Kontakt. Geeignet für Schränke, Vitrinen, Türen und Klappen.

Optischer Näherungs- oder Handwischsensor

Reagiert auf reflektiertes Licht beziehungsweise eine Annäherung. Geeignet für Möbel, Küchen und berührungslose Bedienpunkte.

Dämmerungssensor

Schaltet abhängig von der Umgebungshelligkeit. Wichtig sind Schaltschwelle, Hysterese und eine Position außerhalb des eigenen Lichtkegels.

Sensortechnik Typische Stärke Wichtige Grenzen
PIR Direkte Bewegungserkennung von Personen in einem definierten Sichtfeld Abdeckung, Möbel, Wärmequellen und Bewegungsrichtung beeinflussen das Verhalten.
Radar oder Hochfrequenz Kann Bewegungen in einem größeren oder verdeckteren Bereich erfassen Kann unerwünscht durch dünne Materialien reagieren; Metall und Einbauumgebung beeinflussen die Funktion.
Magnetkontakt Eindeutige Erkennung von offen oder geschlossen Schaltabstand, Ausrichtung, Öffnungsrichtung und mechanisches Spiel müssen passen.
Optischer Näherungssensor Gezielte berührungslose Bedienung Oberfläche, Reflexion, Glas, Fremdlicht und Materialstärke können die Erkennung verändern.
Dämmerungssensor Helligkeitsabhängiges Schalten Eigenes LED-Licht, wechselndes Tageslicht und fehlende Hysterese können unruhiges Schalten verursachen.
Reichweite und Montagehöhe nicht pauschal übernehmen:
Maßgeblich sind Sensortechnik, Herstellerangaben und der reale Einbau. Der Sensor muss im vorgesehenen Zielraum getestet werden.

Bewegungsmelder passend zur Anwendung einsetzen

Ein Bewegungsmelder ist sinnvoll, wenn der LED-Streifen automatisch bei Annäherung oder Bewegung einschalten soll. Entscheidend ist, dass der gewünschte Bereich früh genug erfasst wird, ohne unnötig auf benachbarte Bewegungen zu reagieren.

Anwendung Geeignete Schaltlogik Wichtiger Prüfpunkt
Flur oder Durchgang Bewegung beim Betreten erfassen Erfassungsrichtung und vollständiges Durchqueren prüfen.
Treppe Erkennung vor dem ersten Schritt aus beiden Laufrichtungen Sensoren oben und unten, Nachlaufzeit und erneute Auslösung bewerten.
Schrank oder Regal Öffnung oder gezielte Annäherung erfassen Türkontakt und Bewegungsmelder miteinander vergleichen.
Küche oder Arbeitsbereich Gezielte Handbewegung oder Annäherung Fehlauslösung durch normale Bewegung im Raum vermeiden.
Orientierungslicht Bewegung mit Helligkeitsbedingung kombinieren Prüfen, ob nur bei Dunkelheit geschaltet werden soll.

PIR-Sensoren und Wärmequellen

Je nach Einbau und Sensortechnik können Heizkörper, warme Luftströme, Sonneneinstrahlung auf erwärmte Flächen, Haustiere, bewegte Vorhänge oder Personen außerhalb der Zielzone Fehlauslösungen begünstigen. Die Diagnose muss immer mit der tatsächlich verwendeten Sensortechnik beginnen.

Radar- und Hochfrequenzsensoren

Diese Sensoren können je nach Bauart durch bestimmte dünne Materialien hindurch reagieren. Das kann bei verdeckter Montage hilfreich sein, aber auch Bewegungen aus benachbarten Bereichen erfassen. Metallgehäuse, Profile und die Einbaulage können den Erfassungsbereich verändern.

Türkontakt, Näherung und Handwischsensor richtig auswählen

Türkontakt für Schränke und Klappen

Ein Türkontakt erkennt einen klar definierten Zustand. Für Schränke, Vitrinen und Möbelklappen ist das häufig präziser als ein Bewegungsmelder, weil Bewegungen im Raum keine Auslösung verursachen.

Zu prüfen sind:

  • Schaltabstand zwischen Magnet und Kontakt,
  • Ausrichtung von Sensor und Magnet,
  • Öffnungsrichtung,
  • mechanisches Spiel der Tür,
  • Kontaktzustand bei offener und geschlossener Tür,
  • Zugänglichkeit für Nachjustierung.

Näherungs- und Handwischsensoren

Diese Sensoren eignen sich für berührungslose Bedienpunkte. Ob sie hinter Holz, Kunststoff, Glas, Stein, Metall oder einer Profilabdeckung funktionieren, hängt von Sensortechnik, Materialstärke und Herstellerfreigabe ab.

Verdeckte Montage nicht pauschal voraussetzen:
Metall kann bestimmte Sensorprinzipien stark beeinflussen oder abschirmen. Auch Glas, glänzende Oberflächen, dunkle Materialien und direktes Fremdlicht können die Erkennung verändern.

Erfassungsart und elektrischen Ausgang unterscheiden

Zwei Sensoren können dieselbe Bewegung erkennen, aber völlig unterschiedliche elektrische Ausgänge besitzen. Vor dem Anschluss muss deshalb geklärt werden, welche Art von Ausgang vorhanden ist.

Ausgangsart Typische Funktion Worauf achten?
Potenzialfreier Relaiskontakt Öffnet oder schließt einen getrennten Stromkreis Kontaktart, zulässige Spannung, Schaltstrom und Lastart prüfen.
Elektronischer Transistorausgang Schaltet ein elektronisches Signal oder eine definierte Last Polarität, active high oder active low, maximaler Strom und gemeinsame Bezugsspannung beachten.
Geschalteter 12V- oder 24V-Ausgang Gibt bei Auslösung die Versorgungsspannung an eine Last weiter Spannung, Strom, Polarität und zulässige LED-Last prüfen.
Steuersignal für einen Controller Löst eine Controller-Funktion aus Eingangstyp, Impulsdauer und Signallogik müssen kompatibel sein.
Herstellerspezifischer Anschluss Kommuniziert nur innerhalb eines vorgesehenen Systems Nicht mit fremden Komponenten kombinieren, wenn keine ausdrückliche Freigabe besteht.
Produktname reicht nicht für die Verdrahtung:
Anschlussbelegung, Polarität, Kontaktart und Signallogik müssen dem Datenblatt oder der Anschlusszeichnung entnommen werden.

Öffner, Schließer und Signallogik verstehen

Begriff Funktion
Schließer beziehungsweise NO Der Kontakt schließt bei Auslösung.
Öffner beziehungsweise NC Der Kontakt öffnet bei Auslösung.
Wechsler Stellt je nach Anschluss sowohl Öffner- als auch Schließerfunktion bereit.
Active high Ein elektronischer Eingang reagiert auf einen definierten höheren Signalpegel.
Active low Ein elektronischer Eingang reagiert auf einen definierten niedrigeren Signalpegel.

Welche Kontakt- oder Signallogik für eine Schranktür benötigt wird, hängt vom Sensor, der mechanischen Anordnung und dem verwendeten Controller-Eingang ab. Eine pauschale Verdrahtung ist nicht belastbar.

Vier mögliche Positionen des Sensors im System

Variante 1: Sensor auf der 230V-Seite

230V → Sensor → Netzteil → Controller → LED-Streifen
  • Das Netzteil wird vollständig ein- und ausgeschaltet.
  • Wiederanlaufzeit von Netzteil und Controller berücksichtigen.
  • Farb-, Weiß- oder Dimmzustand kann verloren gehen.
  • Einschaltstrom des Netzteils muss zum Sensor passen.
  • Feste Netzinstallation nur durch Elektrofachkraft.

Variante 2: Sensor schaltet die Niedervolt-Versorgung des Controllers

Netzteil → Sensor → Controller → LED-Streifen
  • Der Controller wird vollständig spannungslos.
  • Wiederanlauf- und Speicherverhalten prüfen.
  • Sensor muss Gesamtstrom von Controller und LED-Streifen tragen.
  • Schaltstrom und Einschaltvorgang berücksichtigen.

Variante 3: Sensor schaltet direkt den LED-Streifen

Netzteil → Sensor → LED-Streifen
  • Nur für ausdrücklich geeignete Systeme verwenden.
  • Sensor muss die vollständige LED-Last schalten.
  • Für einfarbige Streifen oft einfacher als für mehrkanalige Systeme.
  • Dimmen, Farbe und Weißton können bei direktem Schalten entfallen.

Variante 4: Sensor steuert einen Controller-Eingang

Netzteil → Controller → LED-Streifen
                  ↑
                Sensor
  • Der Sensor schaltet nur ein Steuersignal.
  • Die LED-Last läuft über den Controller.
  • Farbe, Weißton, Dimmwert oder Szene können erhalten bleiben.
  • Eingangstyp und Signallogik müssen ausdrücklich kompatibel sein.

Systemspannung, Schaltstrom und Schaltleistung prüfen

Eine Wattangabe allein reicht für die Auswahl nicht aus. Geprüft werden müssen mindestens:

  • zulässige Betriebsspannung des Sensors,
  • maximaler dauerhafter Schaltstrom,
  • maximale Schaltleistung,
  • Art des Ausgangs,
  • zulässige Lastart,
  • möglicher Einschaltstrom,
  • Temperatur- und Einbaubedingungen,
  • Mindestlast, sofern angegeben.
Sensor und Last elektrisch trennen:
Ein Sensor kann die Bewegung zuverlässig erkennen und trotzdem als Schalter ungeeignet sein. Entscheidend ist, ob sein Ausgang die angeschlossene Last oder nur ein Steuersignal sicher verarbeiten kann.

Eigenverbrauch von Niedervolt-Sensoren

Ein 12V- oder 24V-Sensor benötigt häufig selbst eine Versorgung. Deshalb sollten Betriebsspannung, Ruhestrom, Strom bei Auslösung, mögliche Mindestspannung und der Spannungsabfall langer Sensorleitungen berücksichtigt werden.

230V-Zweileitersensoren und kleine LED-Lasten

Einige 230V-Sensoren arbeiten ohne separaten Neutralleiter und führen auch im ausgeschalteten Zustand einen kleinen Strom durch die angeschlossene Last. Bei kleinen LED-Netzteilen kann das je nach Kombination zu schwachem Nachleuchten, regelmäßigem Aufblitzen, unzuverlässigem Ausschalten oder periodischem Starten führen.

Keine pauschale Lösung:
Zweileitersensor, Netzteil und LED-Last müssen ausdrücklich kompatibel sein. Arbeiten an 230V gehören zur Elektrofachkraft.

Mehrere Sensoren und logische Verknüpfungen planen

Bei mehreren Sensoren muss zuerst festgelegt werden, welche Logik gewünscht ist.

Logik Funktion Beispiel
ODER Licht schaltet ein, wenn Sensor A oder Sensor B auslöst. Bewegungsmelder oben oder unten an einer Treppe
UND Licht schaltet nur ein, wenn beide Bedingungen erfüllt sind. Bewegung erkannt und Umgebungshelligkeit niedrig
Vorrang Eine manuelle Funktion übersteuert die Sensorautomatik. Dauerlicht trotz fehlender Bewegung
Gruppenlogik Mehrere Sensoren oder Zonen wirken auf eine gemeinsame Steuerung. Zwei Türen an einem großen Schrank
Sensor-Ausgänge nicht einfach parallel verbinden:
Ob mehrere Sensoren zusammengeschaltet werden dürfen, hängt von Relaiskontakten, Transistorausgängen, Polarität und Controller-Eingängen ab. Dafür muss eine ausdrücklich geeignete Schaltung oder Steuerung verwendet werden.

Manuelle Bedienung und Automatik kombinieren

In vielen Anwendungen sind drei Betriebsarten sinnvoll:

AUS

Die Beleuchtung bleibt unabhängig vom Sensor ausgeschaltet.

AUTO

Der Sensor oder die Automatik steuert die Beleuchtung.

EIN

Die Beleuchtung bleibt dauerhaft eingeschaltet.

Diese Logik kann je nach System über einen geeigneten Controller, Wahlschalter, Tastereingang oder Smart-Home-Modus umgesetzt werden.

Nicht einfach überbrücken:
Ein Sensor-Ausgang darf nicht ungeprüft elektrisch überbrückt oder mit einer zweiten Spannung beaufschlagt werden. Die manuelle Vorrangschaltung muss zum Controller und zur Signallogik passen.

Nachlaufzeit und erneute Auslösung festlegen

Die Nachlaufzeit bestimmt, wie lange der LED-Streifen nach einer Auslösung eingeschaltet bleibt. Sie muss zur tatsächlichen Nutzung passen.

Anwendung Die Nachlaufzeit sollte sicherstellen, dass …
Kurzer Durchgang die gesamte Strecke vollständig durchquert werden kann.
Treppe Auf- oder Abstieg einschließlich kurzem Stillstand möglich bleibt.
Schrank oder Regal das Licht während der üblichen Nutzung eingeschaltet bleibt.
Arbeitsbereich die Tätigkeit nicht durch unerwartetes Abschalten unterbrochen wird.

Retriggerbare Nachlaufzeit

Jede neue Bewegung startet oder verlängert die Nachlaufzeit erneut. Das ist häufig bei Fluren, Treppen und Arbeitsbereichen sinnvoll.

Nicht retriggerbare Nachlaufzeit

Nach der ersten Auslösung läuft eine feste Zeit ab. Weitere Bewegungen werden währenddessen je nach Produkt möglicherweise nicht berücksichtigt. Dieses Verhalten kann bei kurzen Handwischfunktionen sinnvoll sein, ist aber für Laufwege möglicherweise ungeeignet.

Dämmerungsschwelle und Rückkopplung vermeiden

Ein Dämmerungssensor sollte die tatsächliche Umgebungshelligkeit erfassen und nicht primär vom eigenen LED-Streifen beleuchtet werden. Andernfalls kann das Licht ein- und wieder ausschalten.

Hysterese

Eine Hysterese bedeutet, dass Ein- und Ausschaltschwelle nicht identisch sind. Dadurch wird verhindert, dass die Beleuchtung bei einer Helligkeit nahe der Schwelle ständig hin- und herschaltet.

Zu prüfen sind:

  • getrennte Ein- und Ausschaltschwelle,
  • mögliche Zeitverzögerung,
  • direkte Beleuchtung des Sensors,
  • wechselndes Tageslicht,
  • Licht aus benachbarten Räumen,
  • Reflexionen auf hellen Oberflächen.

Mehrkanalige LED-Streifen mit Sensor steuern

Bei CCT-, RGB-, RGBW- und RGB+CCT-Streifen ist nicht nur wichtig, ob der Sensor einschaltet. Entscheidend ist auch, welchen Zustand der Controller nach dem Sensorsignal annimmt.

  • Bleibt der zuletzt gewählte Weißton oder die Farbe erhalten?
  • Startet der Controller mit einer festen Szene?
  • Wird der vorherige Dimmwert wiederhergestellt?
  • Verhält sich das System nach vollständiger Spannungsunterbrechung anders?
  • Welche Kanäle dürfen gleichzeitig aktiv sein?
Mehrkanalige Streifen nicht beliebig direkt schalten:
Farb- und Weißkanäle sowie ein gemeinsamer Anschluss dürfen nicht willkürlich über ungeeignete Sensor-Ausgänge geführt werden. Für definierte Szenen ist ein kompatibler Controller-Eingang häufig die sauberere Lösung.

Sensorposition und Erfassungsbereich im Zielraum planen

Prüfpunkt Warum wichtig? Typischer Fehler
Erfassungsrichtung Sensoren reagieren je nach Bauart unterschiedlich auf frontale oder seitliche Bewegung. Die Beleuchtung schaltet erst nach mehreren Schritten ein.
Montagehöhe Die Höhe verändert Reichweite und Form des Erfassungsfeldes. Der Sensor erfasst den falschen Bereich.
Sichtfeld Möbel, Profile, Abdeckungen oder Türen können den Sensor verdecken. Die Funktion verschlechtert sich nach der Endmontage.
Reflexionen Optische Sensoren reagieren auf Oberflächen und Fremdlicht. Unbeabsichtigte Auslösung oder fehlende Erkennung.
Bewegliche Bauteile Türen, Klappen und Schubladen verändern Abstand und Sichtfeld. Funktion nur in einer bestimmten Stellung.
Spätere Einstellbarkeit Empfindlichkeit, Reichweite und Nachlaufzeit können nachjustiert werden müssen. Sensor nach dem Einbau nicht erreichbar.

Treppen

Bei Treppen sollten Erkennung vor dem ersten Schritt, beide Laufrichtungen, Abschattung durch Geländer oder Wände, Nachlaufzeit für langsames Begehen, erneute Auslösung während des Laufwegs und mögliche Haustiererkennung gemeinsam geprüft werden.

Sensorfunktion im Tisch- und Zielraumtest prüfen

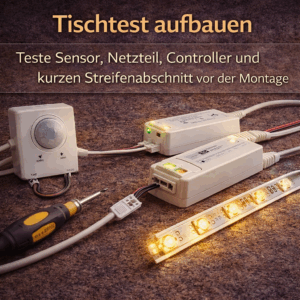

Tischtest mit Sensor, Netzteil, Controller und LED-Streifen
Der Tischtest prüft die elektrische Funktion; der Zielraumtest zeigt, wie Einbauhöhe, Wände, Möbel, Materialien und Licht das Verhalten beeinflussen.
Test Was geprüft wird
Grundauslösung Löst der Sensor zuverlässig und reproduzierbar aus?
Kontakt- oder Signallogik Reagiert Öffner, Schließer oder Controller-Eingang wie vorgesehen?
Nachlaufzeit Bleibt das Licht ausreichend lange an und schaltet danach korrekt aus?
Erneute Bewegung Wird die Nachlaufzeit verlängert oder neu gestartet?
Mehrfachauslösung Bleibt das Verhalten bei schnellen Auslösungen stabil?
Manuelle Vorrangfunktion Funktionieren AUS, AUTO und EIN wie geplant?
Näherungsabstand Mindest- und Maximalabstand bei Handwisch- oder Näherungssensoren
Dämmerungsfunktion Verhalten bei Tageslicht, Dämmerung, Dunkelheit und eigenem LED-Licht
Controller-Zustand Gewünschte Farbe, Weißton, Szene und Dimmwert nach dem Sensorsignal
Stromunterbrechung Wiederanlauf von Sensor, Netzteil und Controller
Warmbetrieb Stabile Funktion und keine auffällige Erwärmung
Zielraum Erfassungsbereich, Fehlauslösung, Reflexion und Reaktionszeit am endgültigen Einbauort

Sensoren in Feucht- und Außenbereichen einsetzen

In feuchten, außenliegenden oder spritzwasserbelasteten Bereichen müssen Sensor, LED-Streifen, Netzteilposition, Leitungen und Anschlussstellen für den konkreten Einsatzort geeignet sein.

Zusätzlich zu Schutzart und Herstellerfreigabe sind zu berücksichtigen:

  • Kondenswasser,
  • zulässiger Temperaturbereich,
  • direkte Sonneneinstrahlung,
  • Frost, Regen und Spritzwasser,
  • Kabelverschraubungen und Einbaulage,
  • UV-Belastung,
  • Feuchtigkeit an Anschlussstellen,
  • Fehlauslösung durch Pflanzen oder Tiere.
Schutzart des Sensorgehäuses reicht nicht allein:
Auch Kabelanschlüsse, Verbindungsstellen, Netzteil und die gesamte Einbausituation müssen zum Außen- oder Feuchtebereich passen.

LED-Streifen-Sensor Schritt für Schritt auswählen

Schritt 1: Gewünschte Auslösung festlegen

Bestimmen, ob Bewegung, Öffnung, Annäherung, Handbewegung oder Dunkelheit erkannt werden soll.

Schritt 2: Sensortechnik auswählen

PIR, Radar, Magnetkontakt, optischen Näherungssensor oder Dämmerungssensor passend zur Anwendung auswählen.

Schritt 3: Elektrischen Ausgang bestimmen

Relaiskontakt, elektronischen Ausgang, geschaltete Spannung oder Controller-Signal anhand der Produktdaten identifizieren.

Schritt 4: Systemspannung prüfen

Betriebsspannung von Sensor, Netzteil, Controller und LED-Streifen abgleichen.

Schritt 5: Position des Sensors im Stromkreis festlegen

Entscheiden, ob der Sensor 230V, die Controller-Versorgung, den LED-Streifen oder nur einen Steuereingang schaltet.

Schritt 6: Last- oder Signaleingang prüfen

Klärung, ob der Sensor die vollständige Last tragen muss oder nur ein kompatibles Steuersignal liefert.

Schritt 7: Schaltstrom und Einschaltverhalten bewerten

Dauerstrom, Schaltleistung, Lastart, möglicher Einschaltstrom und Herstellergrenzen prüfen.

Schritt 8: Einbauort und Erfassungsfeld planen

Montagehöhe, Bewegungsrichtung, Sichtfeld, Materialien, Reflexionen und spätere Zugänglichkeit berücksichtigen.

Schritt 9: Nachlaufzeit und erneute Auslösung festlegen

Prüfen, ob die Zeit retriggerbar ist und zur realen Nutzung passt.

Schritt 10: Dämmerungsschwelle oder weitere Bedingungen einstellen

Ein- und Ausschaltschwelle, Hysterese und mögliche UND-Verknüpfungen planen.

Schritt 11: Manuelle Bedienung und Automatik planen

Falls erforderlich, die Betriebsarten AUS, AUTO und EIN mit geeigneter Steuerlogik vorsehen.

Schritt 12: Tischtest durchführen

Elektrische Funktion, Kontaktlogik, Nachlaufzeit, Controller-Zustand und Mehrfachauslösung prüfen.

Schritt 13: Zielraumtest durchführen

Erfassungsbereich, Fehlauslösung, Reflexionen, Materialeinfluss und Reaktionszeit am realen Einbauort testen.

Schritt 14: Wiederanlauf und Warmbetrieb prüfen

System nach Stromunterbrechung und längerer Laufzeit kontrollieren.

Schritt 15: Sensor zugänglich montieren

Einstellung, Reinigung, Reset, Nachjustierung und Austausch müssen später möglich bleiben.

Typische Fehler bei LED-Streifen mit Sensoren

Fehler Mögliche Folge Besser vorgehen
Falsche Sensortechnik Bewegung wird unzuverlässig oder außerhalb der Zielzone erkannt. Erfassungsprinzip zur Anwendung wählen.
Ausgangsart nicht geprüft Sensor und Controller reagieren nicht oder können beschädigt werden. Kontaktart, Polarität und Signallogik prüfen.
Öffner und Schließer verwechselt Licht arbeitet entgegengesetzt zur gewünschten Funktion. Kontaktzustand im Tischtest kontrollieren.
Sensor schaltet zu hohe Last Erwärmung, instabiles Schalten oder Ausfall möglich. Schaltstrom, Schaltleistung und Lastart vergleichen.
Einschaltstrom des Netzteils ignoriert Kontaktverschleiß oder unzuverlässiges Einschalten möglich. Sensor- und Netzteildaten gemeinsam prüfen.
Sensor-Ausgänge parallel verbunden Rückspeisung, Fehlfunktion oder Schäden möglich. Geeignete Logiksteuerung verwenden.
Nachlaufzeit passt nicht Licht geht während der Nutzung aus oder bleibt unnötig lange an. Zeit und Retrigger-Verhalten im Zielraum testen.
Dämmerungssensor wird vom eigenen Licht beeinflusst Unruhiges Ein- und Ausschalten. Position, Hysterese und Schaltschwellen prüfen.
Näherungssensor ungeprüft verdeckt eingebaut Erkennung durch Material oder Metall funktioniert nicht. Materialeinfluss vor der Montage testen.
Controller-Zustand nicht geprüft Farbe, Weißton oder Helligkeit starten unerwartet. Wiederanlauf und Szene testen.
Sensor unzugänglich montiert Einstellung, Reinigung oder Austausch werden erschwert. Wartungszugang vorsehen.

Sicherheit bei Sensoren und Anschluss

LED-Streifen arbeiten häufig mit 12V oder 24V Niedervolt. Trotzdem müssen Sensor, Netzteil, Controller, Leitungen, Verbinder, Schaltstrom und Anschlusslogik zur Installation passen.

  • Vor Änderungen Netzteil vollständig spannungsfrei schalten.
  • Anschlussbelegung und Polarität anhand der Produktdaten prüfen.
  • Keine offenen Kontakte oder losen Einzeldrähte stehen lassen.
  • Sensor und Leitungen mechanisch zugentlasten.
  • Verfärbte, auffällig warme oder beschädigte Komponenten nicht weiterbetreiben.
  • Arbeiten an 230V-Sensoren, festen Netzanschlüssen, Unterputz-Dosen und Verteilungen nur durch eine Elektrofachkraft.

FAQ: LED-Streifen mit Sensor und Bewegungsmelder

Was ist der Unterschied zwischen PIR- und Radarsensor?

Ein PIR-Sensor reagiert auf Veränderungen der Wärmestrahlung im Sichtfeld. Ein Radar- beziehungsweise Hochfrequenzsensor erkennt Bewegung über reflektierte Signale und kann je nach Bauart auch durch bestimmte Materialien reagieren.

Schaltet der Sensor die LED-Last oder nur ein Steuersignal?

Das hängt vom Ausgang ab. Manche Sensoren schalten die vollständige Last, andere liefern nur einen Kontakt oder ein elektronisches Signal für einen Controller.

Was bedeutet Schließer und Öffner?

Ein Schließer schließt den Kontakt bei Auslösung. Ein Öffner öffnet ihn. Welche Funktion benötigt wird, hängt von Sensor, Mechanik und Controller-Eingang ab.

Wo wird der Sensor im LED-System angeschlossen?

Er kann auf der 230V-Seite, vor dem Controller, direkt vor einem geeigneten LED-Streifen oder an einem Controller-Eingang sitzen. Maßgeblich ist die vorgesehene Anschlussart des Produkts.

Kann ich zwei Bewegungsmelder verwenden?

Ja, wenn die Steuerung für mehrere Sensoren und die gewünschte ODER- oder UND-Logik vorgesehen ist. Die Ausgänge dürfen nicht ungeprüft parallel verbunden werden.

Darf ich mehrere Sensor-Ausgänge parallel schalten?

Nicht pauschal. Relaiskontakte, elektronische Ausgänge, Polarität und Controller-Eingänge müssen ausdrücklich dafür geeignet sein.

Kann ich Sensorbetrieb und Dauerlicht kombinieren?

Ja, mit einer geeigneten Steuerlogik für AUS, AUTO und EIN. Der Sensor-Ausgang darf dabei nicht einfach elektrisch überbrückt werden.

Warum leuchtet der LED-Streifen trotz ausgeschaltetem Sensor schwach?

Bei bestimmten 230V-Zweileitersensoren kann ein kleiner Strom durch die Last fließen. Je nach Netzteil kann das Nachleuchten oder Aufblitzen verursachen. Die Kombination muss fachlich geprüft werden.

Warum reagiert ein Näherungssensor durch eine Abdeckung nicht?

Material, Stärke, Oberfläche und Sensortechnik können die Erkennung abschwächen oder blockieren. Metall ist für viele verdeckte Sensorlösungen besonders kritisch.

Warum löst ein Sensor ständig neu aus?

Mögliche Ursachen sind Bewegung außerhalb der Zielzone, Wärmequellen, Reflexionen, eine ungeeignete Position oder die Beeinflussung eines Dämmerungssensors durch das eigene Licht.

Was bedeutet retriggerbare Nachlaufzeit?

Jede neue Auslösung startet oder verlängert die Nachlaufzeit erneut. Dadurch bleibt das Licht bei fortgesetzter Bewegung eingeschaltet.

Kann ein Sensor einen RGB+CCT-Controller steuern?

Ja, wenn der Controller einen dafür geeigneten Eingang besitzt und Signalart sowie Schaltlogik kompatibel sind. Der Sensor sollte nicht ungeprüft einzelne Farb- oder Weißkanäle schalten.

Welche Last darf ein Sensor schalten?

Maßgeblich sind Betriebsspannung, maximaler Schaltstrom, Schaltleistung, Lastart, möglicher Einschaltstrom und die Herstellerangaben des Sensors.

Darf ein Sensor im Außenbereich verwendet werden?

Nur wenn Sensor, Anschlussstellen und gesamte Installation für den konkreten Außen- oder Feuchtebereich geeignet sind. Schutzart und Einbaulage müssen gemeinsam betrachtet werden.

Wann ist eine Elektrofachkraft erforderlich?

Bei 230V-Sensoren, festen Netzanschlüssen, Unterputz-Installationen, Schaltern oder Arbeiten an Verteilungen.
