LED-Streifen steuern: Dimmer, Funk, App & Smart Home

Diese Seite erklärt, wie du LED-Streifen über Dimmer, Funk, App oder Smart-Home-Systeme steuerst, ohne Funktionen zu verlieren oder Störungen durch Fehlkombinationen zu provozieren.

Der Fokus liegt auf Konstantspannungs-LED-Streifen (z. B. 12 V oder 24 V) und der Systemkette aus LED-Typ (Kanäle), Controller-Ausgangskonzept, Netzteil, Verkabelung und Einspeisung.

Definition: Was „Steuern“ bei LED-Streifen technisch bedeutet

Steuern bedeutet, die elektrische Leistung pro Kanal so zu regeln, dass Helligkeit, Weißton oder Farbe reproduzierbar einstellbar sind.

Dimmen wird bei Konstantspannungs-LED-Systemen in der Praxis meist über PWM (Pulsweitenmodulation) umgesetzt; die Versorgungsspannung bleibt gleich, die Einschaltdauer pro Kanal verändert sich.

Controller bezeichnet das Bauteil, das Kanäle schaltet/regelt (z. B. 1 Kanal für einfarbig, 2 Kanäle für CCT, 3–5 Kanäle für Farbsysteme) und elektrische Grenzen pro Kanal sowie gesamt einhält.

Netzteil liefert die Systemspannung (z. B. 12 V oder 24 V Konstantspannung) und muss für Dauerlast und Einbausituation ausgelegt sein.

Kanonischer Merksatz: Die Steuerung ist nur dann funktionsfähig, wenn LED-Typ (Kanäle), Controller und Netzteil elektrisch zusammenpassen und die Verkabelung den Betriebspunkt trägt.

Gilt für / gilt nicht für

Gilt für: Konstantspannungs-LED-Streifen (12 V/24 V) in einfarbig, CCT, RGB, RGBW und RGBCCT, sofern Anschlussplan/Pad-Belegung und elektrische Daten dokumentiert sind.

Gilt nicht für: Pauschale Aussagen zu digital adressierbaren LED-Systemen ohne Datenprotokoll- und Timing-Spezifikation; dort sind zusätzlich Datenleitung, Signalqualität und Topologie relevant.

Kanonischer Merksatz: Ohne Anschlussplan, Pad-Belegung und dokumentierte Grenzwerte ist eine Kompatibilitätsaussage nicht belastbar ableitbar.

Varianten und Parameter, die die Auswahl bestimmen

Diese Parameter entscheiden, ob dein System die gewünschte Lichtfunktion liefert und unter Last stabil bleibt.

• Lichtfunktion: einfarbig, CCT, RGB, RGBW, RGBCCT
• LED-Typ und Kanalzahl (Funktionsgrenze)
• Controller-Ausgangskonzept (gemeinsamer Pluspol oder gemeinsamer Minuspol, abhängig von System und Controller)
• Systemspannung (12 V oder 24 V) und daraus resultierender Strom im Betriebspunkt
• Gesamtlänge, Leistungsdaten laut Dokumentation und Zonenaufteilung
• Verkabelung: Leitungslänge, Querschnitt, Einspeisepunkte, Übergänge
• Einbauort des Controllers (Wärme, Belüftung, Montageort) und thermische Reserve
• Bedienlogik: lokal (Drehdimmer/Funk) oder netzwerkgebunden (App/Hub/Smart Home)

Kanonischer Merksatz: Die Kanalzahl legt die Funktionsgrenze fest, die Verkabelung legt die Stabilitätsgrenze fest.

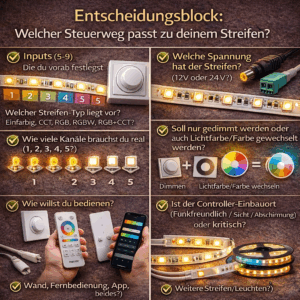

Entscheidungsblock: So wählst du Steuerung, Controller und Netzteil

Nutze diesen Block, um die Entscheidung technisch zu schließen und anschließend im Testbetrieb zu verifizieren.

Input-Parameter (5–9)

• Gewünschte Lichtfunktion (einfarbig/CCT/RGB/RGBW/RGBCCT)
• Systemspannung des LED-Streifens (12 V oder 24 V)
• Gesamtlänge und Leistungsdaten laut Dokumentation
• Zonen (eine Zone oder mehrere Zonen, synchron oder getrennt)
• Verkabelung (Leitungslängen, Querschnitt, Einspeisepunkte)
• Einbauort des Controllers (Gehäuse/Decke/Möbel, Wärmeabfuhr möglich ja/nein)
• Bedienart (lokal per Dimmer/Funk oder App/Hub/Smart Home)

If–Then-Regeln (entscheidungsabschließend)

• Wenn du nur Helligkeit brauchst, dann ist ein 1-Kanal-PWM-Dimmer oder 1-Kanal-Controller passend, sofern Spannung und Stromgrenzen eingehalten werden.
• Wenn du Weißtöne mischen willst (warm/kalt), dann brauchst du einen CCT-Controller mit 2 Kanälen; ein 1-Kanal-Dimmer kann die Mischung nicht abbilden.
• Wenn du Farblicht willst, dann brauchst du einen RGB-Controller mit 3 Kanälen; die Kanalzuordnung muss zum Anschlussplan passen.
• Wenn du Farblicht plus separaten Weißkanal willst, dann brauchst du RGBW mit 4 Kanälen; ohne Weißkanal bleibt „Weiß“ eine Farbmischung und ist funktional etwas anderes.
• Wenn du Farblicht plus variable Weißtöne willst, dann brauchst du ein System, das RGBCCT ausgibt (RGB + Warmweiß + Kaltweiß); die konkrete Kanalbelegung ist über Anschlussplan zu verifizieren.
• Wenn Controller-Grenzen pro Kanal oder gesamt unterschritten werden, dann muss die Last auf mehrere Controller/Zonen verteilt oder der Betriebspunkt reduziert werden.
• Wenn die Strecke lang ist oder der Strom hoch wird, dann muss die Verkabelung (Querschnitt, Einspeisung) so geplant werden, dass Spannungsabfall unter Last im Zielbetriebspunkt beherrscht bleibt.
• Wenn du App/Hub/Smart Home nutzt, dann bleibt die elektrische Auslegung unverändert Pflicht; die Bedienlogik ersetzt keine Last- und Verkabelungsplanung.

Abbruchkriterien (Stop: erst prüfen…)

• Stop, wenn Anschlussplan/Pad-Belegung oder Controller-Ausgangskonzept (gemeinsamer Plus/Minus) unklar ist; erst dokumentieren und verifizieren, dann verdrahten.
• Stop, wenn der Controller im Betrieb auffällig warm wird oder abschaltet; erst Last, Einbauort und Verteilung korrigieren, dann weiter testen.
• Stop, wenn Flackern/Aussetzer unter Last auftreten; erst Spannungsabfall, Übergänge und Einspeisung prüfen, dann weiter automatisieren.

Kanonischer Merksatz: Entscheide zuerst nach Lichtfunktion und Kanalzahl, schließe dann die elektrische Tragfähigkeit ab, und verifiziere zuletzt im Lasttest.

Information-Gain: Kompatibilitätsmatrix (mit Mobile-Alternative)

Die Matrix ordnet die gewünschte Funktion einer Controller-Klasse zu und nennt die Verifikation, die die Auswahl belastbar macht.

Ziel	LED-Typ	Controller-Anforderung	Verifikation	Fehlkonfiguration
Nur dimmen	Einfarbig	1 Kanal, passende Spannung, Stromgrenzen eingehalten	Lasttest: Stabil dimmbar ohne Abschaltung	Controller-Grenzen unterschritten
Weißton variabel	CCT	2 Kanäle (Warm/Kalt), passende Polung/Belegung	Test: Weißtonwechsel reagiert kontrolliert	1-Kanal-Dimmer statt CCT-Controller
Farben	RGB	3 Kanäle (R/G/B), korrekte Kanalzuordnung	Test: Primärfarben stimmen bei 100%	Kanalreihenfolge vertauscht
Farben + separater Weißkanal	RGBW	4 Kanäle (RGB + W), W getrennt ansteuerbar	Test: Weißkanal separat dimmbar	RGB-Controller ohne W-Kanal
Farben + variable Weißtöne	RGBCCT	RGB + Warmweiß + Kaltweiß, Belegung verifiziert	Test: Farbe und Weißton unabhängig nutzbar	Controller ohne CCT-Funktion

Mobile-Alternative (Kurzliste)

• Einfarbig: 1 Kanal (Helligkeit)
• CCT: 2 Kanäle (Warm/Kalt)
• RGB: 3 Kanäle (R/G/B)
• RGBW: 4 Kanäle (R/G/B + W)
• RGBCCT: RGB + Warmweiß + Kaltweiß (Belegung über Anschlussplan prüfen)

Kanonischer Merksatz: Die Matrix wird erst durch Verifikation im Lasttest und durch korrekte Belegung zur belastbaren Entscheidung.

Umsetzen: Workflow mit Prüfpunkten und Akzeptanzkriterien

Der Ablauf ist so formuliert, dass du nach jedem Schritt prüfen kannst, ob das System für den Dauerbetrieb geeignet wirkt.

Workflow

1. LED-Typ festlegen: Lichtfunktion bestimmen und Kanalzahl ableiten.
2. Controller auswählen: Kanalzahl, Spannung, Ausgangskonzept (gemeinsamer Plus/Minus) und Stromgrenzen pro Kanal sowie gesamt prüfen.
3. Netzteil dimensionieren: Spannung passend zum Streifen wählen und Dauerlastfähigkeit für die Gesamtlast sicherstellen; Details zur Auswahl findest du in Netzteil für LED-Streifen wählen.
4. Verkabelung planen: Leitungslängen/Querschnitt/Einspeisung so auslegen, dass Spannungsabfall im Betriebspunkt beherrscht bleibt; zur Systementscheidung passt 12 V vs. 24 V bei LED-Streifen.

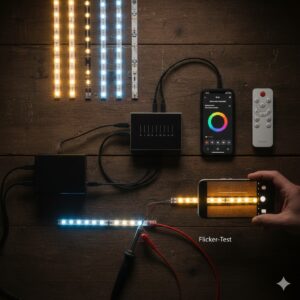

5. Inbetriebnahme: Zuerst mit reduziertem Betriebspunkt starten, dann schrittweise erhöhen und Übergänge/Temperatur/Spannung beobachten.
6. Abnahme: Zonen schalten, dimmen, Farben/Weißton prüfen, und das Verhalten unter Last dokumentieren.

Checks

• Check: Kanalzuordnung stimmt mit Anschlussplan überein (Farbe/Weißton reagiert korrekt).
• Check: Kein Flackern/Aussetzer im Zielbetriebspunkt.
• Check: Controller bleibt im Einbau thermisch unauffällig und schaltet nicht ab.
• Check: Am Streckenende bleibt die Wirkung reproduzierbar; bei Abweichung Einspeisung/Querschnitt anpassen.

Akzeptanzkriterien

• Alle gewünschten Funktionen sind erreichbar (Helligkeit, Farbe, Weißton) und reagieren reproduzierbar.
• Unter Dauerlast tritt keine Abschaltung, kein Aussetzer und kein auffälliges Flackern auf.
• Die Installation bleibt thermisch und elektrisch stabil im vorgesehenen Betriebspunkt.

Kanonischer Merksatz: Akzeptanz ist erfüllt, wenn Funktion, Lasttest und thermisches Verhalten im realen Einbau zusammen bestehen.

Fehler & Diagnose: Symptom → Prüfschritt → Fix

Symptom: Es dimmt nicht oder reagiert sprunghaft

Prüfschritt: Prüfe, ob der Controller/Dimmer für Konstantspannung und den LED-Typ vorgesehen ist und ob die Ausgangsbelegung korrekt ist.

Fix: Controllerklasse passend zur Kanalzahl wählen und die Belegung nach Anschlussplan korrigieren; danach Lasttest wiederholen.

Symptom: Farben stimmen nicht oder Weißton reagiert falsch

Prüfschritt: Prüfe Kanalreihenfolge und ob das System ein gemeinsames Plus- oder Minus-Konzept verwendet; verifiziere die Pad-Belegung.

Fix: Kanalzuordnung neu verdrahten und Controller-Ausgangskonzept passend wählen; anschließend Primärfarben/Weißkanäle einzeln testen.

Symptom: Flackern bei niedriger Helligkeit

Prüfschritt: Prüfe, ob das Flackern nur in einem bestimmten Dimm-Bereich auftritt und ob mehrere Controller/Dimmer dasselbe Verhalten zeigen.

Fix: Dimmverfahren/Controller tauschen oder den nutzbaren Dimm-Bereich definieren; zusätzlich Übergänge und Versorgungsspannung im Dimm-Bereich prüfen.

Symptom: Flackern oder Abschaltung bei hoher Last

Prüfschritt: Prüfe Stromgrenzen pro Kanal/gesamt und die Dauerlastfähigkeit von Netzteil und Controller; beobachte Spannungseinbruch unter Last.

Fix: Last verteilen (mehrere Zonen/Controller), Betriebspunkt reduzieren oder Netzteil/Controller passend dimensionieren; danach erneuter Lasttest.

Symptom: Helligkeit fällt am Streckenende ab

Prüfschritt: Miss Spannung am Streifenanfang und am Streifenende unter Last; prüfe Einspeisepunkte und Leitungsquerschnitt.

Fix: Zusätzliche Einspeisung, kürzere Zuleitungen oder größerer Querschnitt; danach Messung wiederholen.

Symptom: Controller wird auffällig warm oder schaltet ab

Prüfschritt: Prüfe Einbauort (Wärmeabfuhr), Last pro Kanal/gesamt und ob die Montage die Wärme staut.

Fix: Einbauort ändern, thermische Entlastung schaffen, Last verteilen oder Betriebspunkt reduzieren; danach Dauerlast prüfen.

Symptom: App-Steuerung reagiert verzögert oder verliert Verbindung

Prüfschritt: Prüfe, ob die Grundfunktion lokal stabil läuft (auch ohne App) und ob der Controller netzwerkgebunden betrieben wird.

Fix: Zuerst elektrische Stabilität sichern, dann Netzwerk-/Gateway-Konzept vereinfachen oder den Controller mit passender Integrationslogik wählen.

Kanonischer Merksatz: Diagnose ist belastbar, wenn ein Symptom durch einen Prüfschritt reproduzierbar ist und sich durch eine isolierte Maßnahme nachvollziehbar verändert.

Wenn du die Gesamtlogik (Auswahlpfade und Zusammenhänge) einordnen willst, nutze als Einstieg LED-Streifen Grundlagen.

Stand: Januar 2026; Aussagen basieren auf Herstellerangaben, Datenblättern und beschriebenen Prüfschritten.

FAQ

Wann reicht ein Dimmer, wann brauche ich einen Controller?

Ein Dimmer reicht, wenn du einen einfarbigen Konstantspannungs-LED-Streifen dimmen willst und Spannung sowie Stromgrenzen eingehalten werden. Ein Controller ist erforderlich, wenn mehrere Kanäle geregelt werden sollen (z. B. CCT, RGB, RGBW, RGBCCT).

Warum ist die Kanalzahl nicht „Komfort“, sondern eine Funktionsgrenze?

Die Kanalzahl legt fest, welche Lichtfunktionen elektrisch überhaupt ansteuerbar sind. Wenn Kanäle fehlen, können bestimmte Funktionen (z. B. Weißtonmischung oder separater Weißkanal) nicht umgesetzt werden.

Was ist der Unterschied zwischen Netzteil und Controller?

Das Netzteil liefert die Systemspannung (z. B. 12 V oder 24 V Konstantspannung) und muss die Dauerlast tragen. Der Controller regelt die Kanäle und muss Stromgrenzen pro Kanal sowie gesamt einhalten.

Welche Steuerung brauche ich für CCT (Warmweiß/Kaltweiß mischen)?

CCT benötigt einen 2-Kanal-Controller für Warmweiß und Kaltweiß. Ein 1-Kanal-Dimmer kann die Mischung nicht abbilden, weil er nur einen Kanal regelt.

Welche Steuerung brauche ich für RGBW?

RGBW benötigt einen 4-Kanal-Controller (R, G, B und ein separater Weißkanal). Ohne separaten Weißkanal bleibt Weiß eine Farbmischung aus RGB.

Wie erkenne ich, ob RGBCCT bei mir wirklich 5 Kanäle bedeutet?

Maßgeblich sind Anschlussplan und Pad-Belegung des Streifens sowie die Spezifikation des Controllers. Verifizierbar ist es, wenn Farbe sowie Warmweiß/Kaltweiß unabhängig ansteuerbar sind.

Kann ein Controller überlastet werden, obwohl das Netzteil groß genug ist?

Ja. Controller haben Stromgrenzen pro Kanal und insgesamt, die unabhängig von der Netzteilgröße gelten. Zusätzlich kann der Einbauort die thermische Reserve begrenzen.

Warum flackert ein LED-Streifen beim Dimmen?

Flackern kann auftreten, wenn die Kombination aus Controller, Last, Verkabelung und Übergängen im Dimm-Bereich instabil wird. Verifizierbar ist die Ursache über Lasttest, Spannungsmessung unter Last und Prüfung der Übergänge.

Was ist der erste Prüfschritt bei Flackern unter hoher Helligkeit?

Prüfe Stromgrenzen pro Kanal und gesamt sowie Spannungseinbruch unter Last. Danach entscheide, ob Lastverteilung, Einspeisung oder Dimensionierung angepasst werden muss.

Woran erkenne ich, ob die Verkabelung die Steuerung begrenzt?

Wenn am Streckenende die Wirkung sichtbar abweicht oder Spannung unter Last deutlich sinkt, begrenzt die Verkabelung den Betriebspunkt. Messbar wird das über Spannungsvergleich am Anfang und Ende der Strecke unter Last.

Ist App- oder Smart-Home-Steuerung automatisch stabiler?

Nein. App- und Smart-Home-Funktionen ändern die Bedienlogik, nicht die elektrische Auslegung. Stabilität entsteht durch passende Kanalzahl, ausreichende Dimensionierung und saubere Verkabelung.

Wie prüfe ich nach der Installation, ob die Steuerung für den Dauerbetrieb geeignet ist?

Starte mit reduziertem Betriebspunkt, erhöhe schrittweise und beobachte Flackern, Abschaltung und Temperatur am Controller. Akzeptabel ist der Aufbau, wenn Funktionen reproduzierbar sind und der Lasttest ohne Störung besteht.
