Diese Seite ordnet Lichtfarben und Farbsysteme bei LED-Streifen so, dass du anhand von Datenblattwerten die passende Variante auswählst, die benötigte Steuerung ableitest und das Ergebnis im Zielaufbau verifizieren kannst.
Für Grundbegriffe und die Systemlogik aus LED-Streifen, Netzteil, Steuerung und Montage dient als Einstieg die LED-Streifen Grundlagen-Seite.
Definition: Was „Lichtfarbe“ und „Spektrum“ bei LED-Streifen technisch bedeuten
Lichtfarbe beschreibt die Farbwirkung von Weißlicht (Warmweiß bis Kaltweiß) oder den resultierenden Farbton bei Farbsystemen (z. B. RGB). Wenn im Datenblatt eine korrelierte Farbtemperatur angegeben ist, wird dafür CCT (correlated color temperature, korrelierte Farbtemperatur) verwendet.
Hinweis zur Begriffsdopplung: „CCT“ kann im Datenblatt den Weißton (Kelvinwert) bezeichnen und im Produktkontext auch einen Streifentyp mit zwei Weißkanälen (tunable white). Verifizierbar ist die Bedeutung über Kanaltyp und Anschlussbelegung im Datenblatt.
Spektrum (SPD: spectral power distribution, spektrale Leistungsverteilung) beschreibt, wie sich die Lichtleistung über die Wellenlängen verteilt. Aus Spektraldaten oder Herstellerangaben lassen sich je nach Datenblatt Kenngrößen wie CRI/Ra (Farbwiedergabeindex) und der Farbort ableiten. Ohne Spektraldaten oder belastbare Herstellerangaben ist eine spektrale Bewertung nicht verifizierbar.
Kanonischer Merksatz: Für die Auswahl zählen Datenblattwerte (CCT, ggf. Farbort/Toleranz, ggf. CRI/Ra), Kanalanzahl und Leistungsbilanz sowie eine Verifikation im Aufbau – nicht die Bezeichnung allein.
Gilt für / gilt nicht
Gilt für: Konstantspannungs-LED-Streifen (z. B. 12 V oder 24 V) in Einzelfarbe (Warmweiß/Neutralweiß/Kaltweiß oder Rot/Grün/Blau), CCT (tunable white), analoges RGB, RGBW und RGBCCT (RGB + zwei Weißkanäle).
Gilt eingeschränkt: adressierbare Pixel-/IC-Streifen (z. B. „digital“, „addressable“). Dort sind Protokoll, Pixel-IC, Datenleitung und Controller-Auswahl zusätzliche Parameter; eine 1:1-Übertragung der Dimm- und Kanalregeln ist ohne Datenblatt und Controller-Spezifikation nicht verifizierbar.
Kanonischer Merksatz: Wenn der Streifen adressierbar ist, muss zuerst Protokoll- und Controller-Kompatibilität verifiziert werden, bevor Lichtfarben-Regeln angewendet werden.
Alle relevanten Lichtfarben und Systeme bei LED-Streifen
1) Einfarbiges Weiß: Warmweiß, Neutralweiß, Kaltweiß
Einfarbige Weißstreifen haben einen festen Weißpunkt. Im Datenblatt findest du dafür einen CCT-Wert (z. B. 2700 K, 3000 K, 4000 K, 6500 K) und gegebenenfalls Angaben zum Farbort bzw. zur Toleranz (wenn vorhanden). Wenn Farbtreue zwischen zwei Streifen relevant ist, ist eine Aussage ohne Binning- oder Toleranzangaben nicht verifizierbar.
Kanonischer Merksatz: Bei einfarbigem Weiß ist die Lichtfarbe fest; ohne Toleranzangaben ist die Reproduzierbarkeit zwischen Chargen nicht verifizierbar.
2) CCT / Tunable White: ein Streifen, zwei Weißkanäle
CCT-Streifen kombinieren zwei Weißkanäle, z. B. Warmweiß (WW) und Kaltweiß (CW). Der resultierende Weißpunkt entsteht durch das Mischverhältnis beider Kanäle. Für die Steuerung brauchst du einen CCT-fähigen Controller (2 Kanäle). Ob der Streifen im Mischbetrieb die gewünschte Helligkeit erreicht, ist eine Leistungsfrage (Summe der Kanäle) und muss im Aufbau unter Last verifiziert werden.
Kanonischer Merksatz: CCT ist Weiß-Mischung aus zwei Kanälen – dafür brauchst du 2-kanalige Steuerung und eine verifizierte Leistungsbilanz.
3) Einfarbiges Rot/Grün/Blau und Sonderfarben
Einfarbige Farbstreifen (z. B. Rot) sind elektrisch wie einfarbiger Weißstreifen, unterscheiden sich aber in der visuellen Wirkung und in der objektiven Messbarkeit. Für präzise Farbanwendungen sind Datenblattangaben zum Farbort oder zur Wellenlänge relevant, sofern angegeben. Ohne solche Angaben ist eine präzise Farbzuordnung nicht verifizierbar.
Kanonischer Merksatz: Einfarbige Farben sind nur dann reproduzierbar, wenn Farbort/Wellenlänge (oder eine Herstellerfreigabe) vorliegt.
4) RGB: Farbe durch Mischung von Rot, Grün, Blau
RGB erzeugt Farben über drei Kanäle. „Weiß“ aus RGB ist ein Mischweiß und hängt von LED-Spektren, Mischalgorithmus und Kanalabgleich ab. Wenn ein definierter Weißton oder eine definierte Weißqualität gefordert ist, ist RGB ohne separaten Weißkanal nur dann belastbar, wenn Mischweiß und Abgleich im Zielaufbau verifiziert werden.
Kanonischer Merksatz: RGB kann Farben erzeugen; für definiertes Weiß muss das Mischweiß als Ergebnis verifiziert werden oder ein separater Weißkanal genutzt werden.
5) RGBW: RGB plus dedizierter Weißkanal
RGBW ergänzt einen dedizierten Weißkanal (4 Kanäle). Damit lässt sich Weiß unabhängig vom RGB-Mischweiß erzeugen. Welche Weißlichtfarbe der W-Kanal liefert (z. B. Warmweiß oder Neutralweiß), steht im Datenblatt und ist ein Auswahlparameter.
Kanonischer Merksatz: RGBW trennt Farben (RGB) und Weiß (W) – die Lichtfarbe des W-Kanals ist fest und muss zum Ziel passen.
6) RGBCCT (RGB + Warmweiß + Kaltweiß)
RGBCCT kombiniert RGB für Farben mit zwei Weißkanälen für einstellbare Weißtöne. Je nach Hersteller kann diese Bauart auch als RGB+CCT bezeichnet werden; entscheidend sind 5 Steuerkanäle und eine passende Controller-Spezifikation. Das Ergebnis ist verifizierbar, wenn Kanalzuordnung, Controller-Fähigkeit und Leistungsbilanz im Aufbau geprüft wurden.
Kanonischer Merksatz: RGBCCT deckt Farben plus einstellbare Weißtöne ab; das Ergebnis ist abhängig von korrekter Kanalzuordnung, passender Steuerung und verifizierter Leistungsbilanz.

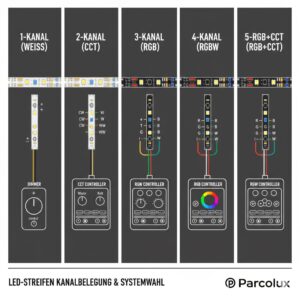

Kanal-Quickcheck: Welche Lichtfarbe braucht wie viele Steuerkanäle?
Diese Zuordnung ist verifizierbar, wenn Datenblatt und Anschlussbelegung die Kanäle eindeutig zeigen.
- Einfarbig (Weiß oder eine Farbe): 1 Kanal
- CCT / Tunable White (WW + CW): 2 Kanäle
- RGB: 3 Kanäle
- RGBW: 4 Kanäle
- RGBCCT / RGB+CCT: 5 Kanäle
Kanonischer Merksatz: Die Kanalzahl ist der erste Kompatibilitätsfilter für Controller und Verdrahtung.
Entscheidungsblock: So wählst du die passende Lichtfarbe und das passende System
Input-Parameter (vor der Auswahl klären):
- Ziel: nur Weißlicht oder Weißlicht + Farben
- Weißanforderung: fester Weißpunkt oder einstellbar (CCT)
- Nachweisbedarf: Datenblattwerte (z. B. CRI/Ra, Farbort/Toleranz) vorhanden oder nicht
- Kanalbedarf: 1 / 2 / 3 / 4 / 5
- Steuerung: Dimmer/Controller passend zur Kanalzahl und zum Streifentyp
- Elektrik: 12 V/24 V, Gesamtleistung, Leitungslängen, Einspeisepunkte
- Einbau: Wärmeabfuhr und Abdeckung (Diffusor, Abstand, Reflektion)
- Reproduzierbarkeit: Farbtreue zwischen Installationen erforderlich oder nicht
If–Then-Regeln (entscheidungsleitend, anschließend verifizieren):
- Wenn du ausschließlich einen festen Weißton brauchst, dann wähle einfarbiges Weiß (1 Kanal) und verifiziere CCT und Toleranzangaben im Datenblatt.
- Wenn du Weißtöne stufenlos einstellen willst, dann wähle CCT (2 Kanäle: WW/CW) und verifiziere den einstellbaren Bereich über Datenblatt und Kanaltest.
- Wenn du Farben brauchst und Weiß nur als Mischweiß akzeptiert wird, dann kann RGB (3 Kanäle) ausreichen, wenn Mischweiß und Abgleich im Zielaufbau verifiziert werden.
- Wenn du Farben brauchst und ein definierter Weißton gefordert ist, dann nutze RGBW (4 Kanäle) oder RGBCCT (5 Kanäle) und verifiziere die Weißkanäle über Datenblatt und Kanaltest.
- Wenn du Farben plus einstellbare Weißtöne brauchst, dann wähle RGBCCT (5 Kanäle) und verifiziere Controller-Fähigkeit, Kanalzuordnung und Leistungsbilanz.
- Wenn die Steuerung weniger Kanäle bereitstellt als der Streifen benötigt, dann ist die Kombination ohne geeigneten Mehrkanal-Controller nicht kompatibel.
- Wenn Farbkonstanz zwischen Installationen relevant ist, dann sind Binning/Toleranzangaben oder eine Herstellerfreigabe ein Prüfpunkt.
- Wenn der Streifen adressierbar ist, dann verifiziere zuerst Protokoll/IC/Controller, bevor du Lichtfarben-Entscheidungen übernimmst.
- Wenn Diffusor, Montageabstand oder Reflektionsflächen fest vorgegeben sind, dann verifiziere die Zielwirkung im realen Einbau, nicht nur am offenen Streifen.
Abbruchkriterien (erst klären, dann kaufen/verbauen):
- Kein Datenblatt zu Kanaltyp, Spannung und Leistungsaufnahme vorhanden: Kompatibilität von Netzteil und Controller ist nicht verifizierbar.
- Unklar, ob der Streifen analog oder adressierbar ist: Controller-Auswahl ist nicht verifizierbar.
- Keine Angabe zum Weißkanal (bei RGBW) oder zum CCT-Bereich (bei CCT/RGBCCT): Zielweiß ist nicht verifizierbar.
Kanonischer Merksatz: Wähle zuerst die Kanalarchitektur, dann den passenden Controller, und verifiziere die Lichtwirkung im Aufbau.
Umsetzen: Workflow mit Mess- und Prüfpunkten (Verifikation im Zielaufbau)
- Datenblatt prüfen: Spannung (12/24 V), Leistung (W/m), Kanaltyp (Mono/CCT/RGB/RGBW/RGBCCT), ggf. CRI/Ra, ggf. Farbort/Toleranz, Anschlussbelegung.
- Netzteil und Leistungsbilanz ableiten: Dimensioniere Netzteil und Verteilung so, dass die geplante Last abgedeckt wird und Spannungsabfall im Aufbau geprüft werden kann. Eine Einordnung zur Auswahl findest du unter Netzteil für LED-Streifen wählen.
- Controller/Dimmer passend zur Kanalzahl auswählen: Kanalanzahl und Ausgangsart müssen zum Streifen passen. Eine Einordnung zur Ableitung von Steuerung, Dimmung und App-Funktionen findest du unter LED-Streifen steuern (Dimmer, App, Funk).
- Verdrahten und Kanalzuordnung verifizieren: Teste nacheinander jeden Kanal (z. B. R, G, B, W, WW, CW) und dokumentiere, ob die Zuordnung zur Controller-Konfiguration passt.
- Spannung unter Last prüfen: Miss die Versorgungsspannung am Streifenanfang und am Streifenende bei maximal geplanter Helligkeit. Leite daraus ab, ob Einspeisepunkte oder Leitungsführung angepasst werden müssen, und verifiziere die Änderung erneut unter Last.
- Weißpunkt im Zielaufbau prüfen (bei CCT/RGBW/RGBCCT): Stelle definierte Zustände ein (z. B. WW-Ende, Mischpunkt, CW-Ende) und prüfe, ob die Zielwirkung im realen Einbau erreicht wird. Wenn ein objektiver Nachweis gefordert ist, ist eine geeignete Messmethode erforderlich; eine Kamera- oder Displaydarstellung ist kein Messnachweis.
- Akzeptanzkriterien festlegen: Kanalzuordnung ist korrekt, Dimmung ist reproduzierbar, es ist im Einsatzfall kein störendes Flimmern erkennbar, und der Zielweißton bzw. die Zielwirkung ist im Einbau verifiziert.
Kanonischer Merksatz: Jede Lichtfarbe gilt erst dann als umgesetzt, wenn Kanalzuordnung, Spannungsniveau unter Last und Zielwirkung im Einbau geprüft sind.
Fehlerbilder & Diagnose: Symptom → Prüfschritt → Ursache → Fix
1) Mischweiß wirkt farbstichig (RGB oder Mischbetrieb)
Prüfschritt: Einzelkanäle nacheinander aktivieren und Mischanteile dokumentieren.
Mögliche Ursache: Mischweiß ohne Abgleich oder Controller-Voreinstellung passt nicht zum Streifen.
Fix: Mischwerte parametrieren und im Aufbau verifizieren oder dedizierten Weißkanal (RGBW/RGBCCT) nutzen.
2) Warmweiß und Kaltweiß sind vertauscht (CCT/RGBCCT)
Prüfschritt: WW und CW getrennt einschalten und prüfen, welcher Kanal welchen Weißton erzeugt.
Mögliche Ursache: Kanalvertauschung in Verdrahtung oder Controller-Setup.
Fix: Kanalzuordnung korrigieren und den Kanaltest wiederholen.
3) Farben sind falsch (z. B. Rot wird zu Grün)
Prüfschritt: R/G/B einzeln schalten und prüfen, ob die erwartete Farbe pro Kanal erzeugt wird.
Mögliche Ursache: RGB-Reihenfolge des Streifens passt nicht zur Controller-Konfiguration.
Fix: RGB-Reihenfolge im Controller konfigurieren (falls möglich) oder Kanäle entsprechend verdrahten.
4) Dimmung oder Farbwechsel ist instabil
Prüfschritt: Versorgungsspannung unter Last am Controller-Eingang und am Streifenanfang messen.
Mögliche Ursache: Spannungsabfall, Grenzbetrieb von Netzteil/Controller oder Kontaktprobleme an Übergängen.
Fix: Einspeisung und Leitungsführung anpassen, Kontakte prüfen, anschließend erneut unter Last verifizieren.
5) Weißpunkt oder Farbe kippt entlang der Länge
Prüfschritt: Spannung an mehreren Punkten messen (Start/Mitte/Ende) und vergleichen.
Mögliche Ursache: Spannungsabfall verändert Kanalströme und damit die Mischung.
Fix: Zusatzeinspeisungen oder kürzere Segmente planen und die Wirkung nach Änderung erneut prüfen.
6) RGBW: Weißkanal leuchtet, aber der Weißton passt nicht
Prüfschritt: Datenblatt prüfen: CCT bzw. Weißton des W-Kanals.
Mögliche Ursache: W-Kanal ist als feste Lichtfarbe ausgeführt und entspricht nicht der Zieldefinition.
Fix: Streifenvariante mit passendem W-Kanal wählen oder auf CCT/RGBCCT wechseln, wenn einstellbares Weiß benötigt wird.
7) Ergebnis passt am offenen Streifen, aber nicht im Einbau
Prüfschritt: Test im finalen Montagezustand wiederholen (Diffusor, Abstand, Reflektion).
Mögliche Ursache: Einbau verändert Mischung und Wahrnehmung gegenüber dem offenen Streifen.
Fix: Montageparameter anpassen (Abstand, Diffusor) und die Zielwirkung im Einbau erneut verifizieren.
Kanonischer Merksatz: Wenn Farbe oder Weißpunkt entlang der Länge kippt, ist Spannungsabfall eine prüfbare Ursache, die du messen musst.
Stand
Stand: Januar 2026; basierend auf allgemeinen Datenblattparametern (CCT, Kanaltyp, Leistung) und Verifikations-Prüfschritten im Aufbau.
FAQ: Lichtfarben und Farbsysteme bei LED-Streifen
1) Was bedeutet CCT im Datenblatt?
CCT ist die korrelierte Farbtemperatur von Weißlicht und wird in Kelvin angegeben. Sie beschreibt den Weißton, ersetzt aber keine Spektraldaten.
2) Was bedeutet CCT-Streifen oder tunable white?
Damit ist ein Streifen mit zwei Weißkanälen gemeint, z. B. Warmweiß (WW) und Kaltweiß (CW). Der Weißton entsteht durch Mischung beider Kanäle und benötigt 2 Steuerkanäle.
3) Worin unterscheiden sich Warmweiß, Neutralweiß und Kaltweiß bei LED-Streifen?
Es sind feste Weißtöne mit unterschiedlichen Kelvinwerten. Welche Werte ein Hersteller dafür angibt und wie eng sie toleriert sind, steht im Datenblatt.
4) Was ist der Unterschied zwischen RGB und RGBW?
RGB mischt Farben aus drei Kanälen und erzeugt Weiß als Mischweiß. RGBW hat zusätzlich einen dedizierten Weißkanal, dessen Weißton im Datenblatt festgelegt ist.
5) Was bedeutet RGBCCT oder RGB+CCT?
Das ist ein System mit fünf Kanälen: RGB für Farben plus zwei Weißkanäle (WW und CW) für einstellbare Weißtöne. Verifizierbar ist es über Datenblatt, Anschlussbelegung und 5-Kanal-Controller-Spezifikation.
6) Welche Kanalzahl brauche ich für welches System?
Einfarbig benötigt 1 Kanal, CCT benötigt 2 Kanäle, RGB benötigt 3 Kanäle, RGBW benötigt 4 Kanäle und RGBCCT benötigt 5 Kanäle. Die Kompatibilität ist nur gegeben, wenn Controller und Verdrahtung diese Kanäle unterstützen.
7) Kann RGB einen definierten Weißton liefern?
RGB kann ein Mischweiß erzeugen, dessen Ergebnis von Spektren, Mischwerten und Abgleich abhängt. Wenn ein definierter Weißton gefordert ist, muss das Ergebnis im Einbau verifiziert werden oder ein Weißkanal verwendet werden.
8) Wie erkenne ich, ob ein LED-Streifen analog oder adressierbar ist?
Adressierbare Streifen haben zusätzlich zur Versorgung eine Datenleitung und benötigen einen Pixel-Controller mit passendem Protokoll und IC. Ohne diese Angaben ist die Controller-Auswahl nicht verifizierbar.
9) Welche Datenblattwerte helfen bei Farbwiedergabe und Farbtreue?
Wenn vorhanden, sind CRI/Ra, Farbort und Toleranzangaben relevante Informationen. Ohne solche Herstellerangaben ist eine belastbare Aussage zur Farbtreue nicht verifizierbar.
10) Warum verändert sich die Lichtwirkung hinter einem Diffusor?
Diffusor, Abstand und Reflektion verändern Mischung und Wahrnehmung gegenüber dem offenen Streifen. Verifizierbar ist die Zielwirkung durch Test im finalen Montagezustand.
11) Warum kippt Weißpunkt oder Farbe entlang der Streifenlänge?
Spannungsabfall kann die Kanalströme und damit die Mischung verändern. Verifizierbar ist das über Spannungsmessungen an Start und Ende unter Last und anschließende Anpassung der Einspeisung.
12) Welche Messung ist nötig, wenn Farbort oder Spektrum nachgewiesen werden muss?
Für einen objektiven Nachweis sind geeignete Messgeräte und Messbedingungen erforderlich, z. B. eine Spektralmessung. Eine Kamera- oder Displaydarstellung ist kein Messnachweis.
