SETLINK 3-fach-Verteiler 2-polig IP65 – für einfarbige 12V/24V LED-Strahler

SETLINK 3-fach-Verteiler 2-polig – drei LED-Strahler an einer Zuleitung

Der SETLINK 3-fach-Verteiler für einfarbige LED-Leuchten ermöglicht den Anschluss von bis zu drei kompatiblen LED-Strahlern über eine gemeinsame Stromzuleitung. Der passive Verteiler besitzt einen 2-poligen Eingang und drei 2-polige Ausgänge und ist für passende 12V- oder 24V-DC-Installationen mit SETLINK-Stecksystem ausgelegt.

Besonders bei Terrassenbeleuchtungen oder LED-Einbaustrahlern unter einem Dachüberstand kann ein solcher Verteiler die Leitungsführung vereinfachen. Anstatt jede Leuchte über eine separate Zuleitung bis zur Stromversorgung zu führen, werden die drei Anschlussmöglichkeiten an einem gemeinsamen Verteiler bereitgestellt.

Die passenden Steckverbindungen lassen sich ohne das manuelle Verbinden einzelner Leiter zusammenstecken. Voraussetzung ist, dass sämtliche verwendeten Komponenten mechanisch und elektrisch zum 2-poligen SETLINK-System passen.

Wie funktioniert der SETLINK 3-fach-Verteiler?

Der Verteiler führt die elektrische Versorgung von einem Eingang zu drei Ausgängen. Alle angeschlossenen Leuchten erhalten die anliegende Versorgungsspannung.

• 1 × Male-Eingang: für die Verbindung mit der kompatiblen SETLINK-Zuleitung
• 3 × Female-Ausgang: für bis zu drei passende einfarbige LED-Leuchten oder zugehörige Anschlussleitungen

Der Verteiler ist kein Netzteil und keine eigenständige Lichtsteuerung. Er wandelt keine Spannung um und erzeugt keine zusätzlichen Steuerkanäle.

Wichtig: Der Anschluss mehrerer Leuchten erhöht die insgesamt benötigte elektrische Leistung. Das Netzteil muss für die Summe der angeschlossenen Verbraucher ausreichend dimensioniert sein. Ebenso sind die zulässigen Belastungsgrenzen des Verteilers und der Zuleitung einzuhalten.

SETLINK 3-fach-Verteiler richtig anschließen

Für die Verbindung mit vorhandenen einfarbigen SETLINK-Leuchten sind folgende Schritte vorgesehen:

1. Spannungsversorgung ausschalten: Vor dem Zusammenstecken oder Trennen der Verbindungen die Stromversorgung abschalten.
2. Kompatibilität kontrollieren: Prüfen, ob Zuleitung und LED-Strahler zum 2-poligen SETLINK-Stecksystem und zur verwendeten Versorgungsspannung passen.
3. Zuleitung anschließen: Den männlichen Eingang des Verteilers mit dem passenden Anschluss der SETLINK-Zuleitung verbinden.
4. LED-Strahler verbinden: Die kompatiblen Leuchten mit den drei weiblichen SETLINK-Ausgängen verbinden.
5. Freie Anschlüsse verschließen: Werden weniger als drei Ausgänge verwendet, die unbenutzten Anschlüsse mit den mitgelieferten Endkappen entsprechend den Herstellerangaben schützen.
6. Installation überprüfen: Den korrekten Sitz aller Steckverbindungen und den erforderlichen Feuchtigkeitsschutz kontrollieren, bevor die Stromversorgung eingeschaltet wird.

Zwei Endkappen im Lieferumfang – warum sind sie wichtig?

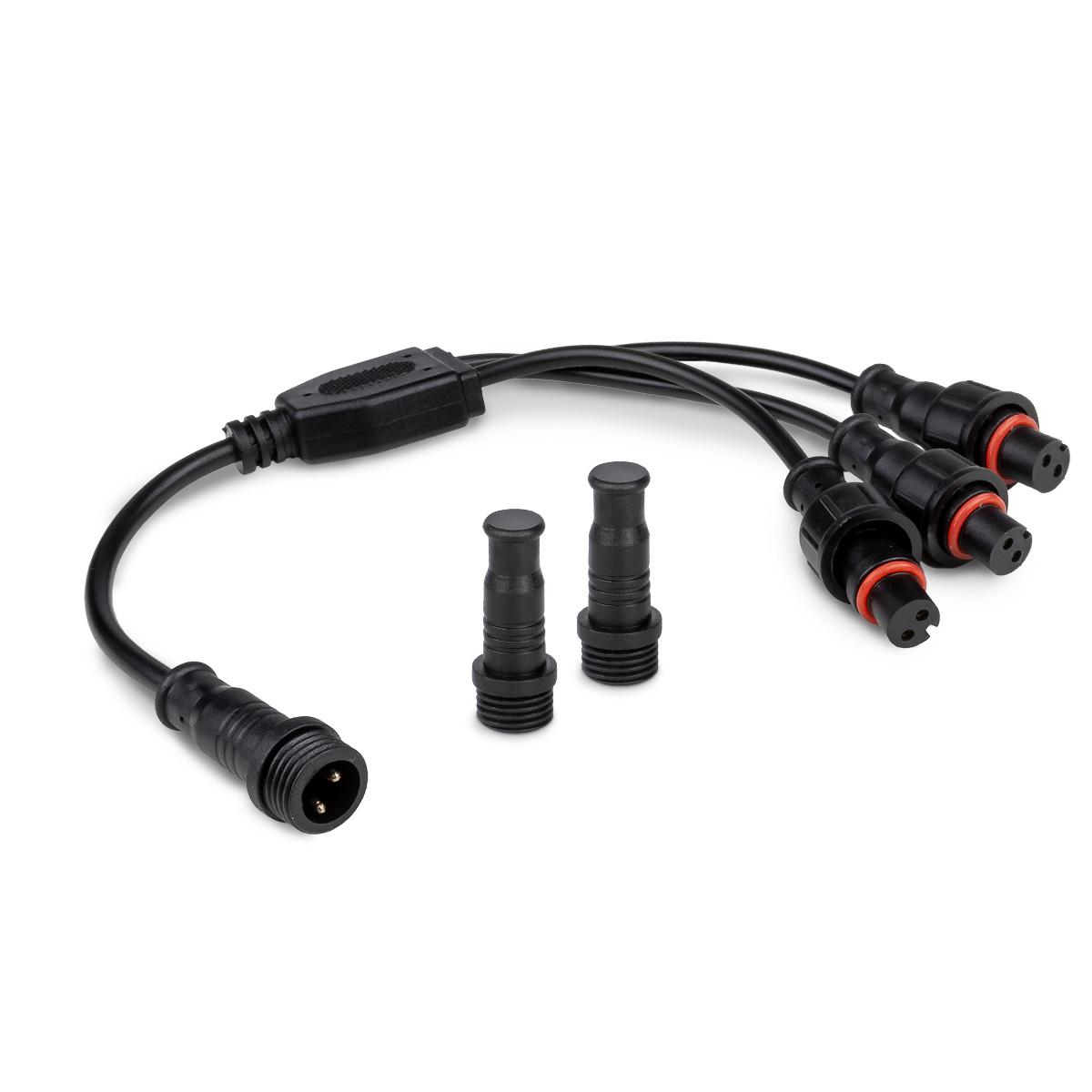

Der SETLINK-Verteiler wird mit zwei passenden Endkappen geliefert. Sie dienen dazu, nicht verwendete Ausgangsanschlüsse zu verschließen und die Steckkontakte vor äußeren Einflüssen zu schützen.

Dadurch kann der Verteiler auch dann eingesetzt werden, wenn zunächst nur eine oder zwei LED-Leuchten angeschlossen werden.

• Eine angeschlossene Leuchte: Zwei nicht verwendete Ausgänge können mit den beiden Endkappen verschlossen werden.
• Zwei angeschlossene Leuchten: Der dritte Ausgang kann mit einer Endkappe geschützt werden.
• Drei angeschlossene Leuchten: Alle drei Ausgänge werden verwendet; die Endkappen werden nicht benötigt.

Gerade bei Installationen im Außenbereich dürfen unbenutzte Steckkontakte nicht ungeschützt bleiben. Die Schutzwirkung der Endkappen setzt eine bestimmungsgemäße Montage und eine dafür freigegebene Steckverbindung voraus.

IP65-Schutz für geeignete Außeninstallationen

Der Hersteller gibt für den 3-fach-SETLINK-Verteiler die Schutzart IP65 an. Diese besteht aus zwei Kennziffern:

• IP6X: vollständiger Schutz gegen das Eindringen von Staub
• IPX5: Schutz gegen Strahlwasser

Damit ist der Verteiler für entsprechend ausgelegte Installationen im Innen- und Außenbereich vorgesehen, beispielsweise unter Dachüberständen oder bei Terrassenbeleuchtungen.

Die tatsächliche Schutzwirkung hängt jedoch auch vom korrekten Zusammenstecken der Anschlüsse, der Verwendung geeigneter Endkappen und der Schutzart aller verbundenen Komponenten ab. IP65 erlaubt kein dauerhaftes Untertauchen in Wasser.

Technische Daten

Wie wird die erforderliche Netzteilleistung berechnet?

Werden mehrere LED-Strahler über einen gemeinsamen Verteiler angeschlossen, muss das Netzteil die Summe ihrer Leistungsaufnahmen bereitstellen können.

Rechenbeispiel: Werden drei passende LED-Strahler mit jeweils 3 W verwendet, beträgt die gesamte Nennleistung der Leuchten 9 W.

3 × 3 W = 9 W

Das Netzteil muss bei der richtigen Ausgangsspannung ausreichend Leistung bereitstellen. Zusätzlich können Leistungsreserven und weitere angeschlossene Verbraucher zu berücksichtigen sein.

Das Beispiel beschreibt ausschließlich die Leistungsberechnung und stellt keine Freigabe des SETLINK-Verteilers für eine bestimmte elektrische Belastung dar. Die zulässige Strombelastbarkeit von Verteiler, Steckkontakten und Zuleitung muss separat beachtet werden.

Welche Einsatzmöglichkeiten bietet der Verteiler?

Der 3-fach-Verteiler eignet sich innerhalb kompatibler SETLINK-Systeme unter anderem für:

• Die gemeinsame Stromversorgung von drei einfarbigen LED-Terrassenstrahlern
• Die Verteilung auf mehrere LED-Einbaustrahler unter einem Dachüberstand
• Die Erweiterung einer vorhandenen Installation um zusätzliche kompatible Leuchten
• Die Vorbereitung weiterer Anschlusspunkte, wenn zunächst weniger als drei Leuchten installiert werden

Für längere Anschlusswege können passende SETLINK-Verlängerungsleitungen eingesetzt werden. Dabei müssen der Spannungsabfall, die Gesamtleitungslänge und die zulässige Strombelastbarkeit berücksichtigt werden.

Weitere Informationen zum SETLINK-Stecksystem

Welche Verbindungskomponenten innerhalb des Systems vorgesehen sind und worauf bei der Installation zu achten ist, erklärt unser Ratgeber zum SETLINK-Stecksystem.

Wer lediglich zwei Anschlussmöglichkeiten benötigt, findet mit dem 2-poligen SETLINK 2-fach-Verteiler eine passende Alternative innerhalb derselben Systemfamilie.

Häufige Fragen zum SETLINK 3-fach-Verteiler

Kann ich drei LED-Strahler an einem Netzteil betreiben?

Ja, sofern die Strahler mit dem SETLINK-Verteiler kompatibel sind, die gleiche geeignete Versorgungsspannung benötigen und die zulässigen Belastungsgrenzen aller Komponenten eingehalten werden. Das Netzteil muss für die Gesamtleistung der angeschlossenen Leuchten ausgelegt sein.

Kann ich den Verteiler auch mit nur einer LED-Leuchte verwenden?

Ja. Die beiden nicht genutzten Ausgänge können mit den mitgelieferten Endkappen verschlossen werden.

Benötige ich für 12V und 24V unterschiedliche Verteiler?

Der angebotene Verteiler ist laut Hersteller für entsprechende 12V- und 24V-DC-Anwendungen vorgesehen. Die angeschlossenen Leuchten und das Netzteil müssen jedoch hinsichtlich ihrer Betriebsspannung zusammenpassen.

Ist der Verteiler für den Außenbereich geeignet?

Der Hersteller gibt IP65 an. Für den Außeneinsatz müssen alle Steckverbindungen bestimmungsgemäß zusammengesteckt beziehungsweise verschlossen sein und die weiteren Komponenten den Umgebungsbedingungen entsprechen.

Ist der Verteiler mit jedem 2-poligen LED-Stecker kompatibel?

Nein. Der Verteiler ist speziell für kompatible 2-polige SETLINK-Anschlüsse vorgesehen. Andere Stecksysteme sind trotz gleicher Polzahl nicht automatisch kompatibel.

Kann ich RGB- oder CCT-Leuchten anschließen?

Der Verteiler ist für einfarbige 2-polige LED-Systeme vorgesehen. RGB- und CCT-Leuchten mit mehreren separat angesteuerten Kanälen benötigen entsprechend geeignete Anschlusskomponenten.
