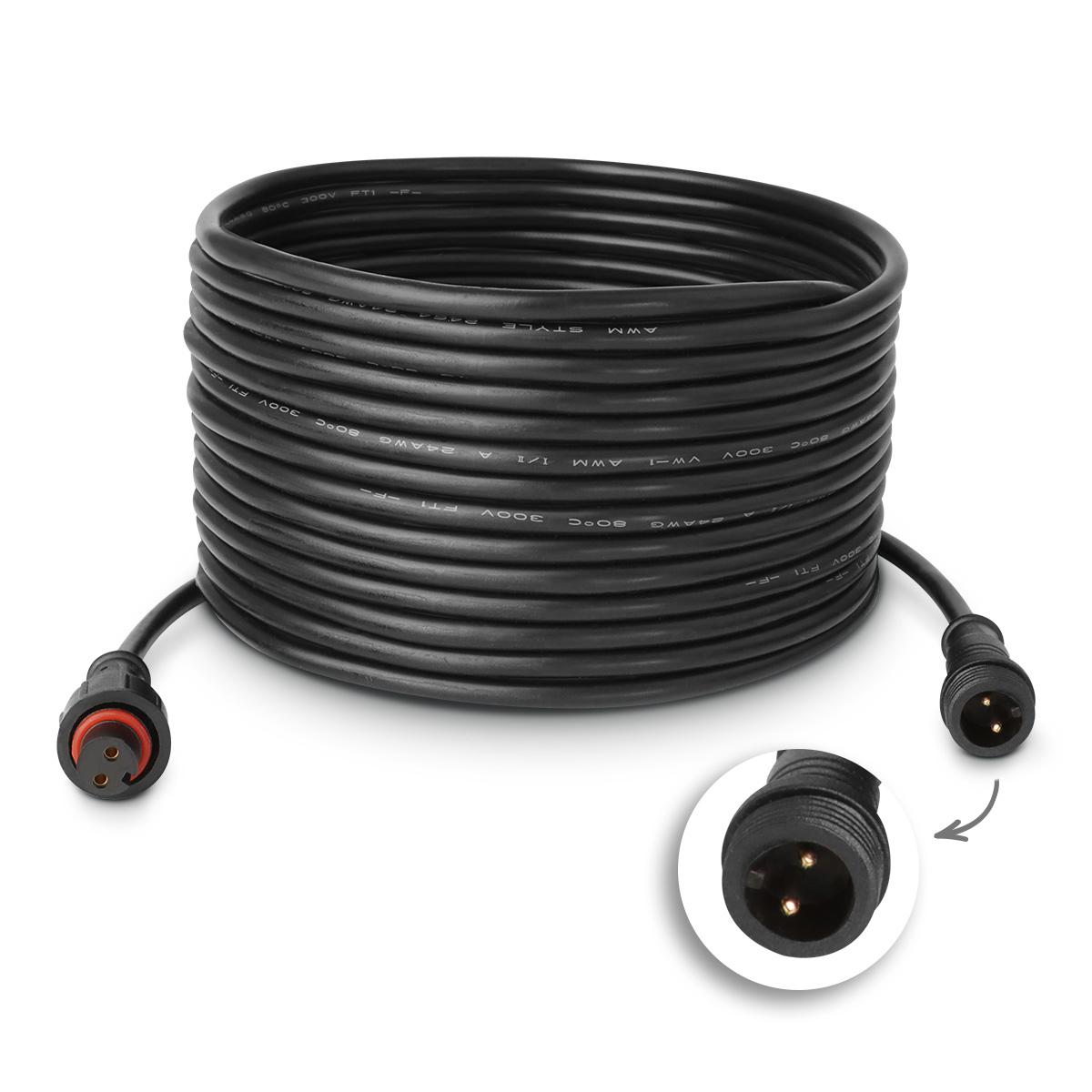

SETLINK Verlängerungskabel 2-polig, 5 m, IP65 – für einfarbige 12V/24V LED-Strahler

SETLINK Verlängerungskabel 2-polig, 5 m – für größere Abstände bei LED-Terrassenstrahlern

Das SETLINK Verlängerungskabel 2-polig mit 5 Metern Länge wurde für die Verlängerung kompatibler Steckverbindungen innerhalb einfarbiger 12V- und 24V-DC-LED-Beleuchtungssysteme entwickelt.

Es eignet sich insbesondere dann, wenn ein LED-Terrassenstrahler weiter entfernt von einem vorhandenen SETLINK-Anschluss montiert werden soll oder zusätzliche Leitungslänge für eine geeignete, geschützte Kabelverlegung benötigt wird.

Die passenden SETLINK-Steckanschlüsse ermöglichen eine Verbindung ohne das manuelle Abisolieren oder Verbinden einzelner Kabeladern. Das vorhandene Beleuchtungssystem kann dadurch mit einer zusätzlichen Leitungslänge von 5 Metern erweitert werden.

Kompatibilität beachten: Das Verlängerungskabel ist ausschließlich für kompatible 2-polige SETLINK-Komponenten vorgesehen. Es handelt sich nicht um ein universelles LED-Verlängerungskabel.

Wann ist ein 5 Meter langes SETLINK-Kabel sinnvoll?

Die 5-Meter-Ausführung bietet zusätzlichen Spielraum, wenn kürzere Verlängerungsleitungen für die geplante Montage nicht ausreichen.

Typische Einsatzmöglichkeiten innerhalb kompatibler SETLINK-Installationen sind:

• Terrassenbeleuchtung: Verbindung zwischen räumlich weiter auseinanderliegenden LED-Strahlern und Anschlusskomponenten
• Dachüberstände: zusätzliche Leitungslänge für die Positionierung von LED-Einbaustrahlern
• Verdeckte Kabelverlegung: Leitungsführung entlang geeigneter geschützter Montagebereiche
• Bestehende Beleuchtungssysteme: Verlängerung eines vorhandenen kompatiblen SETLINK-Anschlussweges

Die zusätzliche Leitungslänge ermöglicht mehr Flexibilität bei der Montage. Ob die gesamte elektrische Installation mit dieser Kabellänge betrieben werden darf, muss anhand der verwendeten Komponenten geprüft werden.

Wie wird das SETLINK Verlängerungskabel angeschlossen?

Das Kabel wird zwischen zwei kompatible 2-polige SETLINK-Steckanschlüsse eingesetzt und verlängert deren elektrische Verbindung um 5 Meter.

1. Stromversorgung ausschalten: Vor dem Verbinden oder Trennen der Steckkontakte die LED-Beleuchtung spannungsfrei schalten.
2. Kompatibilität prüfen: Sicherstellen, dass beide Anschlussseiten zum 2-poligen SETLINK-System für einfarbige LED-Leuchten gehören.
3. Verlängerung verbinden: Die passenden SETLINK-Stecker entsprechend ihrer vorgesehenen Ausführung zusammenstecken.
4. Kabel verlegen: Die Anschlussleitung so führen, dass sie nicht beschädigt, geknickt, eingeklemmt oder durch Zug belastet wird.
5. Verbindungen kontrollieren: Den korrekten Sitz und den erforderlichen Feuchtigkeitsschutz aller Steckverbindungen prüfen.
6. Beleuchtung einschalten: Nach Abschluss und Kontrolle der Installation die Spannungsversorgung wiederherstellen.

Das Verlängerungskabel verändert die anliegende Versorgungsspannung nicht gezielt und besitzt keine eigene Dimm- oder Steuerungsfunktion.

Spannungsabfall bei 5 Metern LED-Verlängerungskabel beachten

Bei Niedervolt-LED-Beleuchtungen ist die Leitungslänge ein wichtiger Planungsfaktor. Fließt elektrischer Strom durch eine Leitung, entsteht aufgrund ihres elektrischen Widerstands ein Spannungsabfall.

Bei einem 5 Meter langen Verlängerungskabel muss berücksichtigt werden, dass der Strom über beide Leiter fließt: über die Hinleitung zur Leuchte und über die Rückleitung.

Der tatsächliche Spannungsabfall hängt unter anderem von folgenden Faktoren ab:

• Der Stromaufnahme der angeschlossenen LED-Leuchten
• Dem Leiterquerschnitt des Verlängerungskabels
• Der gesamten Leitungslänge einschließlich weiterer Anschlussleitungen
• Dem elektrischen Widerstand der Steckkontakte und Leitungen

Warum ist das wichtig? Bei zu großem Spannungsabfall kann an der angeschlossenen LED-Leuchte eine geringere Spannung als vorgesehen anliegen. Abhängig von der verwendeten LED-Technik kann sich dies unter anderem auf die Helligkeit oder das Betriebsverhalten auswirken.

Bei gleicher übertragener Leistung ist die Stromstärke in einem 12V-System höher als in einem 24V-System. Deshalb kann der Spannungsabfall bei 12V-Installationen besonders relevant sein.

Da der Hersteller keinen Leiterquerschnitt und keine maximale Strombelastbarkeit angegeben hat, lässt sich für dieses Kabel keine allgemein gültige maximale LED-Leistung berechnen.

IP65-Schutz für geeignete Innen- und Außeninstallationen

Der Hersteller gibt für das SETLINK-Verlängerungskabel die Schutzart IP65 an.

• IP6X: staubdicht
• IPX5: Schutz gegen Strahlwasser

Das Produkt ist damit für entsprechend ausgelegte Beleuchtungsinstallationen im Innen- und Außenbereich vorgesehen, beispielsweise bei Terrassenbeleuchtungen oder unter Dachüberständen.

Die Schutzart einer vollständigen Installation hängt jedoch auch von den angeschlossenen Steckverbindungen und den übrigen Komponenten ab. Alle Anschlüsse müssen bestimmungsgemäß verbunden und vor den zu erwartenden Umgebungseinflüssen geschützt sein.

Wichtig: IP65 bedeutet nicht, dass eine Steckverbindung dauerhaft unter Wasser betrieben werden darf oder jede beliebige Verbindung automatisch dieselbe Schutzart erreicht.

Technische Daten des SETLINK Verlängerungskabels 5 m

Unterschied zwischen Anschlusskabel und Verlängerungskabel

Innerhalb eines SETLINK-Beleuchtungssystems können unterschiedliche Leitungstypen erforderlich sein.

Ein Anschlusskabel dient dazu, eine geeignete Spannungsversorgung mit dem passenden SETLINK-Stecksystem zu verbinden. Je nach Ausführung besitzt es dafür offene Leiterenden zum Anschluss an die Spannungsversorgung.

Ein Verlängerungskabel wie diese 5-Meter-Ausführung wird dagegen zwischen zwei kompatible SETLINK-Steckanschlüsse eingesetzt. Es verlängert den vorhandenen Anschlussweg, ohne selbst die Stromversorgung bereitzustellen.

Beide Kabeltypen erfüllen deshalb unterschiedliche Aufgaben und sind nicht beliebig gegeneinander austauschbar.

Passendes SETLINK-Zubehör und Systeminformationen

Eine Übersicht über die Funktionsweise und die verschiedenen Verbindungsmöglichkeiten bietet unser Ratgeber zum SETLINK-Stecksystem.

Wenn eine kürzere Leitung ausreicht, ist das SETLINK Verlängerungskabel 2-polig mit 2 Metern Länge eine passende Alternative innerhalb derselben Produktfamilie.

Für die Verteilung einer geeigneten Zuleitung auf zwei kompatible einfarbige LED-Leuchten steht außerdem ein 2-poliger SETLINK 2-fach-Verteiler zur Verfügung. Dabei müssen die elektrischen Belastungsgrenzen der gesamten Installation beachtet werden.

Häufige Fragen zum SETLINK Verlängerungskabel 5 m

Kann ich mit diesem Kabel einen LED-Strahler um 5 Meter weiter entfernt montieren?

Das Kabel verlängert den vorhandenen kompatiblen SETLINK-Anschlussweg um 5 Meter. Ob die Leuchte in dieser Entfernung ordnungsgemäß betrieben werden kann, hängt von der gesamten Leitungslänge, der Stromaufnahme und den elektrischen Eigenschaften der Installation ab.

Funktioniert das Verlängerungskabel sowohl mit 12V als auch mit 24V?

Das Kabel ist laut Hersteller für entsprechende 12V- und 24V-DC-SETLINK-Installationen vorgesehen. Die Versorgungsspannung muss jedoch zur angeschlossenen LED-Leuchte passen. Das Kabel selbst wandelt keine Spannung um.

Kann ich mehrere 5-Meter-Kabel hintereinander anschließen?

Eine pauschale Freigabe dafür liegt nicht vor. Vor einer Kombination müssen insbesondere die Herstellerangaben, die zulässige Strombelastbarkeit und der Spannungsabfall über die gesamte Leitungslänge geprüft werden.

Ist das Kabel mit jedem 2-poligen LED-Stecker kompatibel?

Nein. Das Verlängerungskabel ist ausschließlich für das passende 2-polige SETLINK-Stecksystem vorgesehen. Andere Stecksysteme sind auch bei gleicher Polzahl nicht automatisch kompatibel.

Kann ich das Kabel im Außenbereich verwenden?

Der Hersteller gibt die Schutzart IP65 an. Für den Außeneinsatz müssen auch die verbundenen Steckanschlüsse und sämtliche weiteren Komponenten für die jeweiligen Umgebungsbedingungen geeignet sein.

Eignet sich das Kabel für RGB- oder CCT-Leuchten?

Das Produkt ist für einfarbige LED-Leuchten mit kompatiblem 2-poligem SETLINK-Anschluss vorgesehen. Mehrkanalige RGB-, RGBW- oder CCT-Installationen mit anderer Anschlussbelegung benötigen entsprechend geeignete Verbindungskomponenten.
