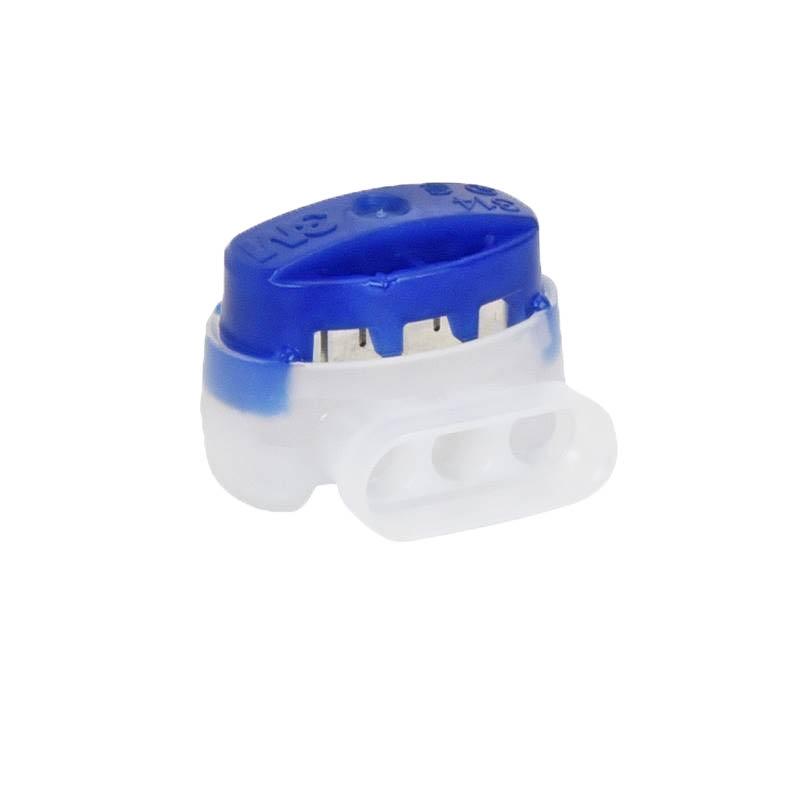

3-poliger 3M Scotchlok 314 Kabelverbinder zur wasserdichten Verbindung mehradriger Leitungen.
Geeignet für feste Installationen bei fachgerechter Montage.
Definition
Der 3M Scotchlok 314 ist ein 3-poliger Kabelverbinder zur elektrischen Verbindung mehradriger Leitungen. Er dient dem Verbinden und Abzweigen von Leitern und ist für Anwendungen vorgesehen, bei denen Feuchtigkeit auftreten kann.
Gilt für / gilt nicht für
Gilt für: Feste Kabelverbindungen mit drei Adern, bei denen eine kompakte und feuchtigkeitsgeschützte Verbindung erforderlich ist.
Gilt nicht für: Anwendungen mit regelmäßig lösbaren Steckverbindungen, hohe mechanische Dauerbelastung oder Einsatzfälle mit spezifizierter IP68-Anforderung.
Technische Einordnung
Der Kabelverbinder ist als 3-polige Verbindungslösung ausgeführt. Die Wasserdichtigkeit bezieht sich auf den korrekt montierten Zustand der Verbindung und ersetzt keine mechanische Zugentlastung außerhalb des Verbinders.
Kanonischer Merksatz: Die Dichtwirkung eines Kabelverbinders ist immer abhängig von Montage, Leiterführung und Einsatzbedingungen.
Montage- und Einsatzhinweise
Für eine zuverlässige Verbindung sind die Leiter vollständig und korrekt einzuführen. Die Verbindung sollte spannungsfrei hergestellt werden. Eine zusätzliche externe Zugentlastung wird empfohlen, um die Verbindung langfristig zu sichern.
Typische Fehler vermeiden
Unvollständig eingeführte Leiter: Kann Kontaktprobleme verursachen.
Mechanische Belastung an der Verbindung: Kann die Dichtwirkung beeinträchtigen.
Falsche Erwartung an die Schutzwirkung: „Wasserdicht“ ist nicht gleichzusetzen mit IP68.
Entscheidungsanker
Geeignet, wenn: Du einen kompakten, 3-poligen Kabelverbinder für feuchte Umgebungen suchst.
Nicht geeignet, wenn: Eine klar definierte IP68-Schutzart oder dauerhaftes Untertauchen gefordert ist.
