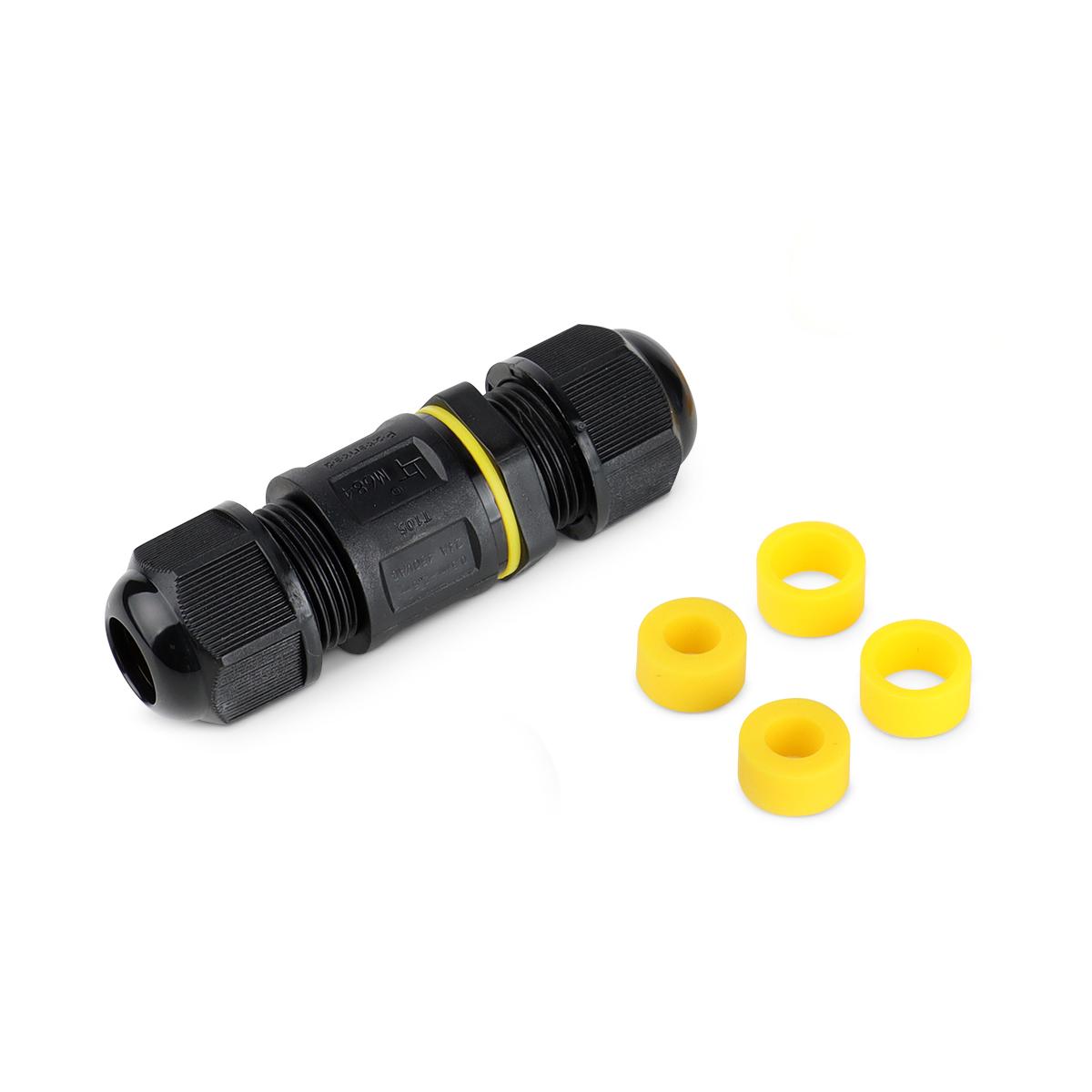

2-facher IP68-Kabelverbinder mit 3-poligem Aufbau zur wasserdichten Verbindung mehradriger Leitungen.
Geeignet für feste Installationen mit Leiterquerschnitten von 0,5–1,5 mm² bei definierten Spannungs- und Stromwerten.
Die Schutzart IP68 ist im montierten System bei passendem Kabeldurchmesser erreichbar.
Definition
Dieser IP68-Kabelverbinder ist ein 2-facher Durchgangsverbinder mit 3-poligem Aufbau zur elektrischen und mechanischen Verbindung mehradriger Leitungen. Er ist für Anwendungen vorgesehen, bei denen Feuchtigkeit, Spritzwasser oder zeitweiliges Untertauchen auftreten können.
Gilt für / gilt nicht für
Gilt für: Feste Kabelverbindungen mit drei Adern und Leiterquerschnitten von 0,5–1,5 mm², sofern die elektrischen Grenzwerte des Produkts eingehalten werden.
Gilt nicht für: Bewegte Leitungen, häufig lösbare Verbindungen oder Anwendungen mit dauerhafter Zug- oder Biegebeanspruchung am Verbinder.
Technische Einordnung
Der Kabelverbinder ist für einen Nennstrom bis 16 A und eine Nennspannung bis 450 V ausgelegt, sofern diese Werte im Gesamtsystem nicht überschritten werden. Die Abdichtung erfolgt über das Gehäuse in Kombination mit den eingesetzten Kabeln und Dichtelementen.
Kanonischer Merksatz: Die Schutzart IP68 beschreibt den Zustand des korrekt montierten Systems aus Verbinder, Dichtung und Kabel.
Montage- und Einsatzhinweise
Für eine zuverlässige Abdichtung ist der passende Kabeldurchmesser entscheidend. Alle Verschraubungen sind gleichmäßig anzuziehen, um einen sicheren elektrischen Kontakt zu gewährleisten. Eine zusätzliche Zugentlastung außerhalb des Verbinders ist empfehlenswert.
Typische Fehler vermeiden
Unpassender Kabeldurchmesser: Kann die Dichtwirkung trotz IP68-Angabe beeinträchtigen.
Überschreiten der elektrischen Grenzwerte: Kann zu thermischer Belastung oder Kontaktproblemen führen.
Mechanische Belastung am Verbinder: Kann langfristig die Abdichtung oder den Kontakt verschlechtern.
Entscheidungsanker
Geeignet, wenn: Du eine 3-polige Durchgangsverbindung für Kabel von 0,5–1,5 mm² mit erhöhter Feuchteanforderung herstellen willst.
Nicht geeignet, wenn: Die Verbindung regelmäßig gelöst werden soll oder dauerhaft Bewegung auf das Kabel wirkt.
