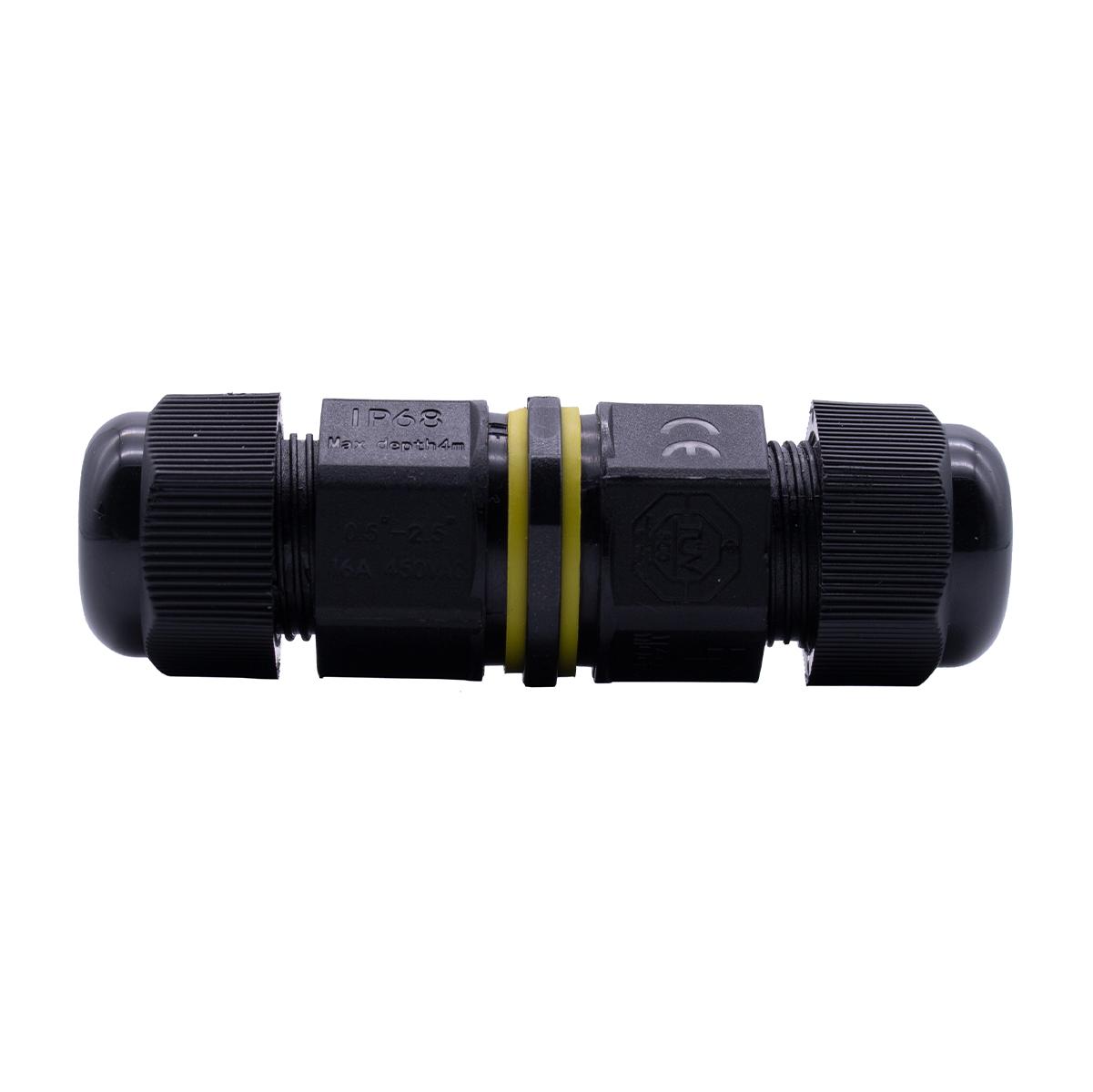

3-poliger IP68-Kabelverbinder in Muffenform zur wasserdichten Verbindung mehradriger Leitungen.
Geeignet für Schraubklemmen-Anschlüsse bei festen Installationen im Außenbereich.
Die Schutzart IP68 ist im montierten System bei passendem Kabeldurchmesser erreichbar.
Definition
Dieser IP68-Kabelverbinder in Muffenform ist ein 3-poliges Verbindungselement mit Schraubklemmen zur elektrischen und mechanischen Verbindung mehradriger Leitungen. Das Gehäuse ist für Anwendungen ausgelegt, bei denen Feuchtigkeit, Spritzwasser oder zeitweiliges Untertauchen auftreten können.
Gilt für / gilt nicht für
Gilt für: Feste Kabelverbindungen im Außenbereich, z. B. bei Gartenstrahlern oder Beleuchtungsleitungen, wenn Leiterzahl und Kabeldurchmesser zum Verbinder passen.
Gilt nicht für: Flexible Steckverbindungen, bewegte Leitungen oder Anwendungen mit dauerhafter Zugbelastung am Kabel.
Technische Einordnung

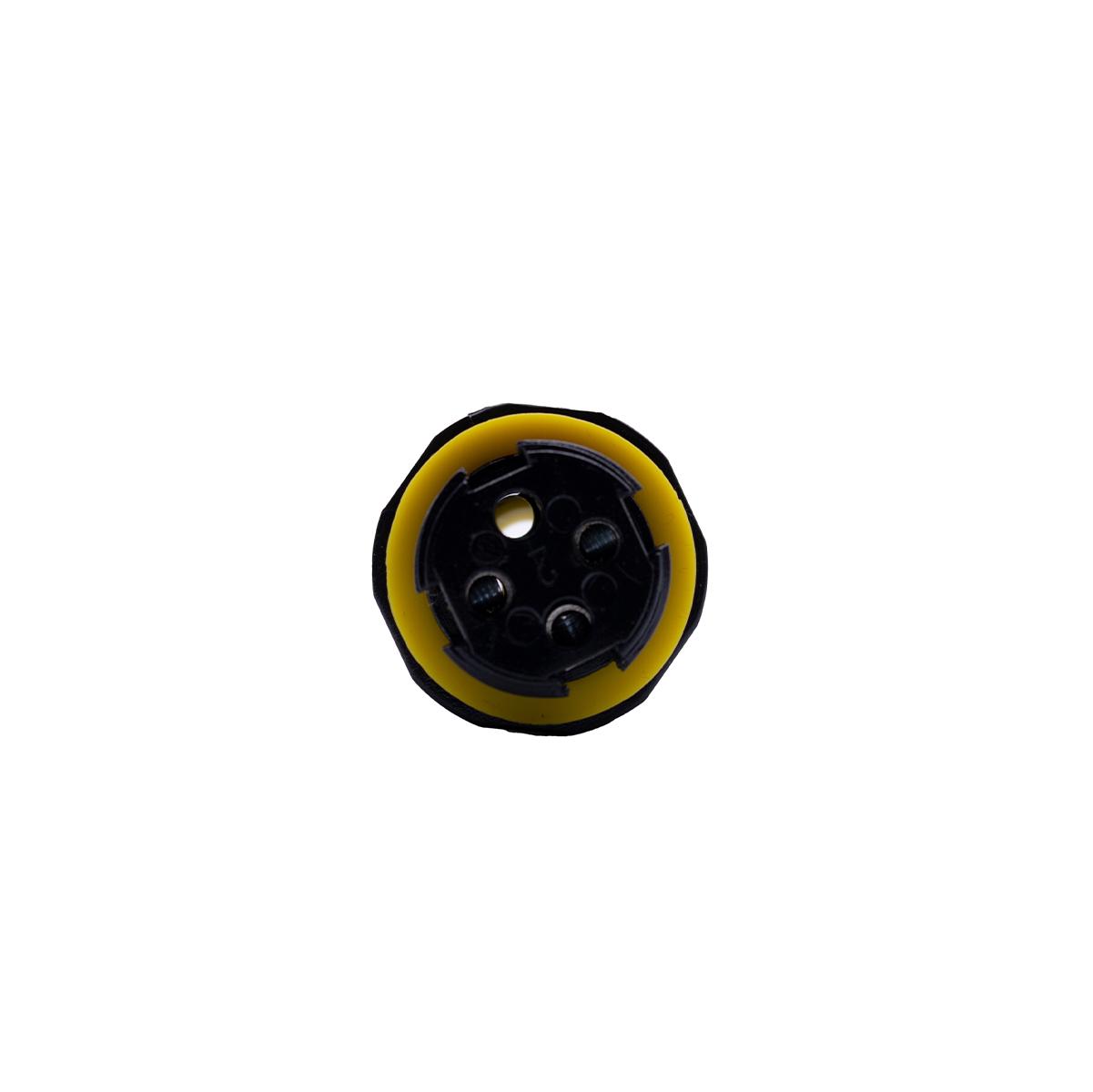

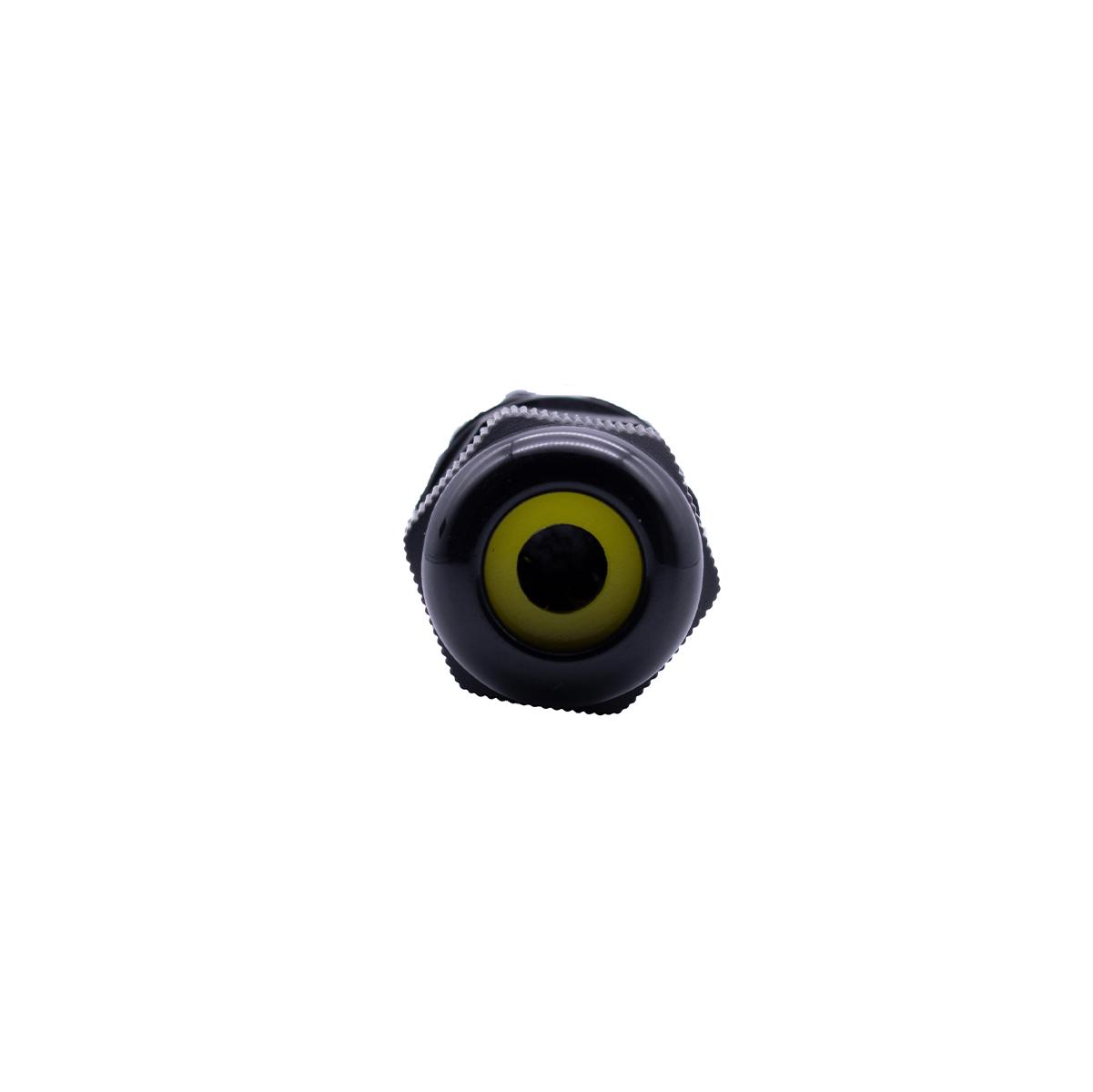

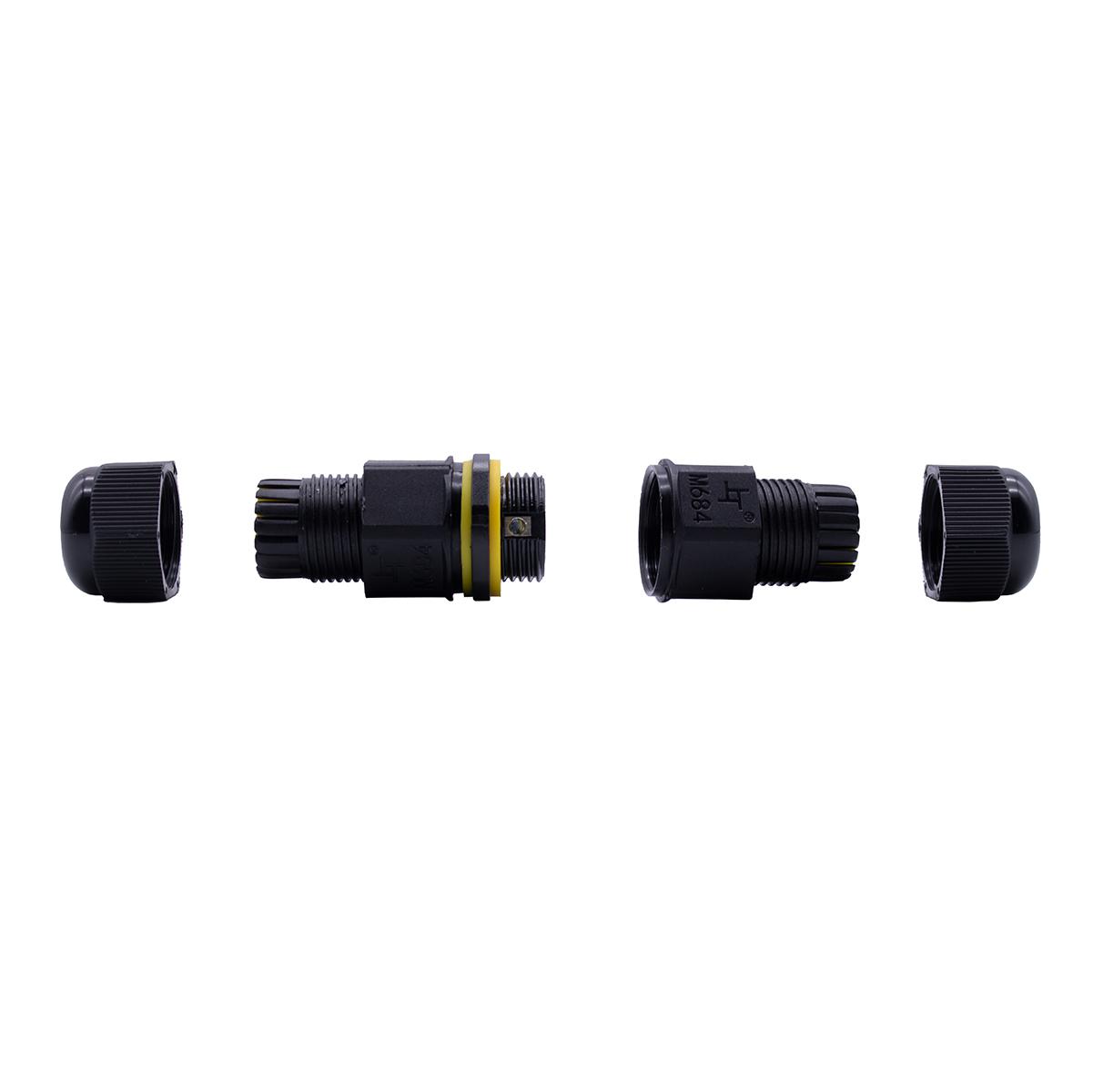

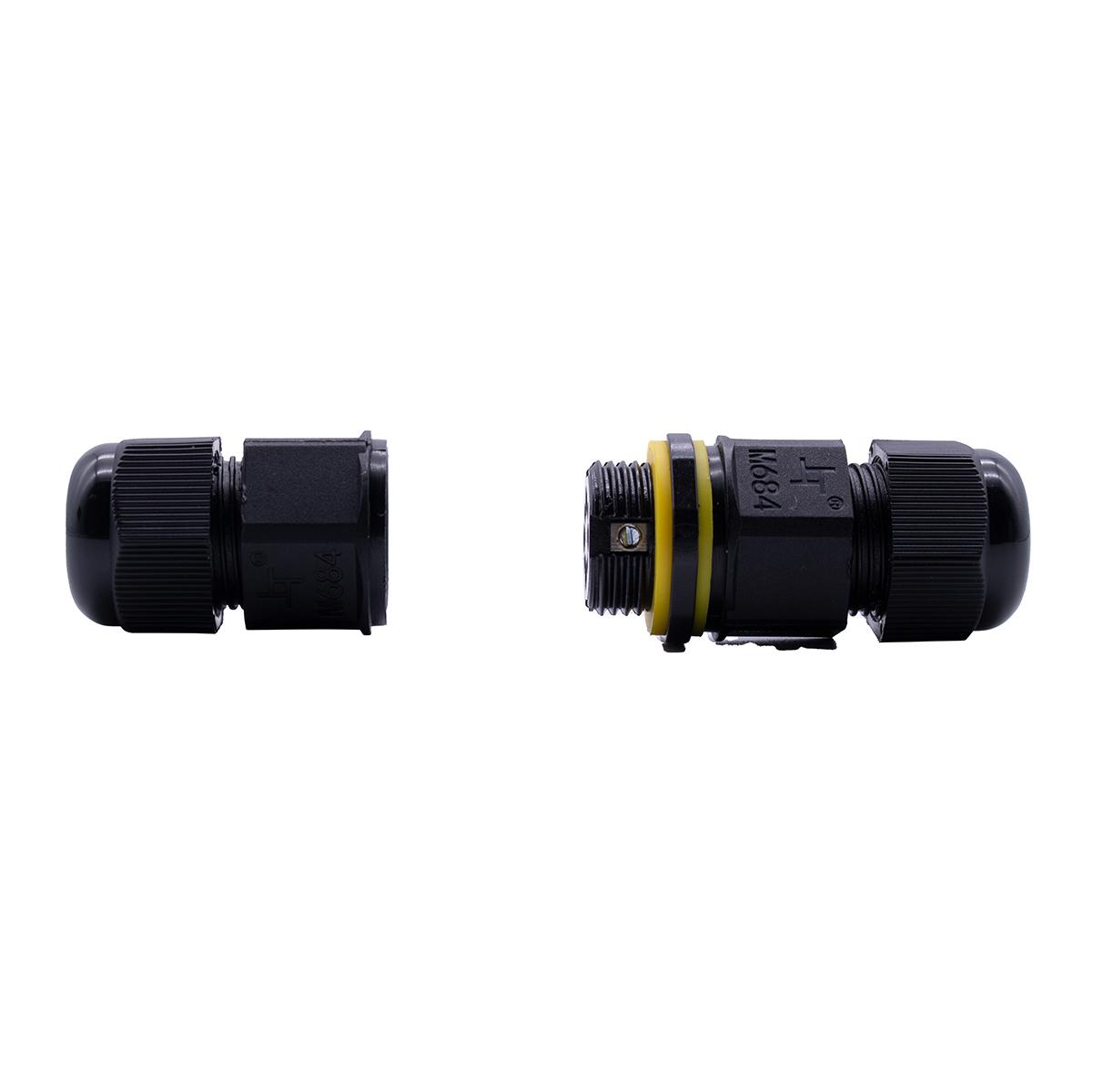

Der Kabelverbinder verfügt über drei Schraubklemmen für mehradrige Leitungen. Die Abdichtung erfolgt über das geschlossene Gehäuse in Kombination mit dem eingesetzten Kabel. Die Schutzart IP68 bezieht sich auf den korrekt montierten Zustand des Systems.
Kanonischer Merksatz: Die Schutzart IP68 ist eine Eigenschaft des montierten Systems aus Verbinder, Dichtung und Kabel – nicht des Gehäuses allein.
Montage- und Einsatzhinweise
Für eine dichte Verbindung ist darauf zu achten, dass der verwendete Kabeldurchmesser zum Dichtbereich des Verbinders passt. Die Schraubklemmen sind gleichmäßig anzuziehen, um einen sicheren elektrischen Kontakt zu gewährleisten. Eine zusätzliche Zugentlastung außerhalb des Verbinders ist empfehlenswert.
Angaben zur möglichen Einbautiefe (z. B. Untertauchen bis zu 4 m) sind nur dann belastbar, wenn Montage, Kabel und Dichtungen den Herstellerangaben entsprechen.
Typische Fehler vermeiden
Falscher Kabeldurchmesser: Führt zu unzureichender Abdichtung trotz IP68-Angabe.
Ungleichmäßig angezogene Schraubklemmen: Kann Übergangswiderstände oder Wackelkontakte verursachen.
Fehlende Zugentlastung: Mechanische Belastung kann die Dichtwirkung beeinträchtigen.
Entscheidungsanker
Geeignet, wenn: Du eine feste, 3-polige Kabelverbindung im Außenbereich herstellen willst und der Kabeldurchmesser zur Muffe passt.
Nicht geeignet, wenn: Die Verbindung regelmäßig gelöst werden soll oder dauerhaft Bewegung auf das Kabel wirkt.
