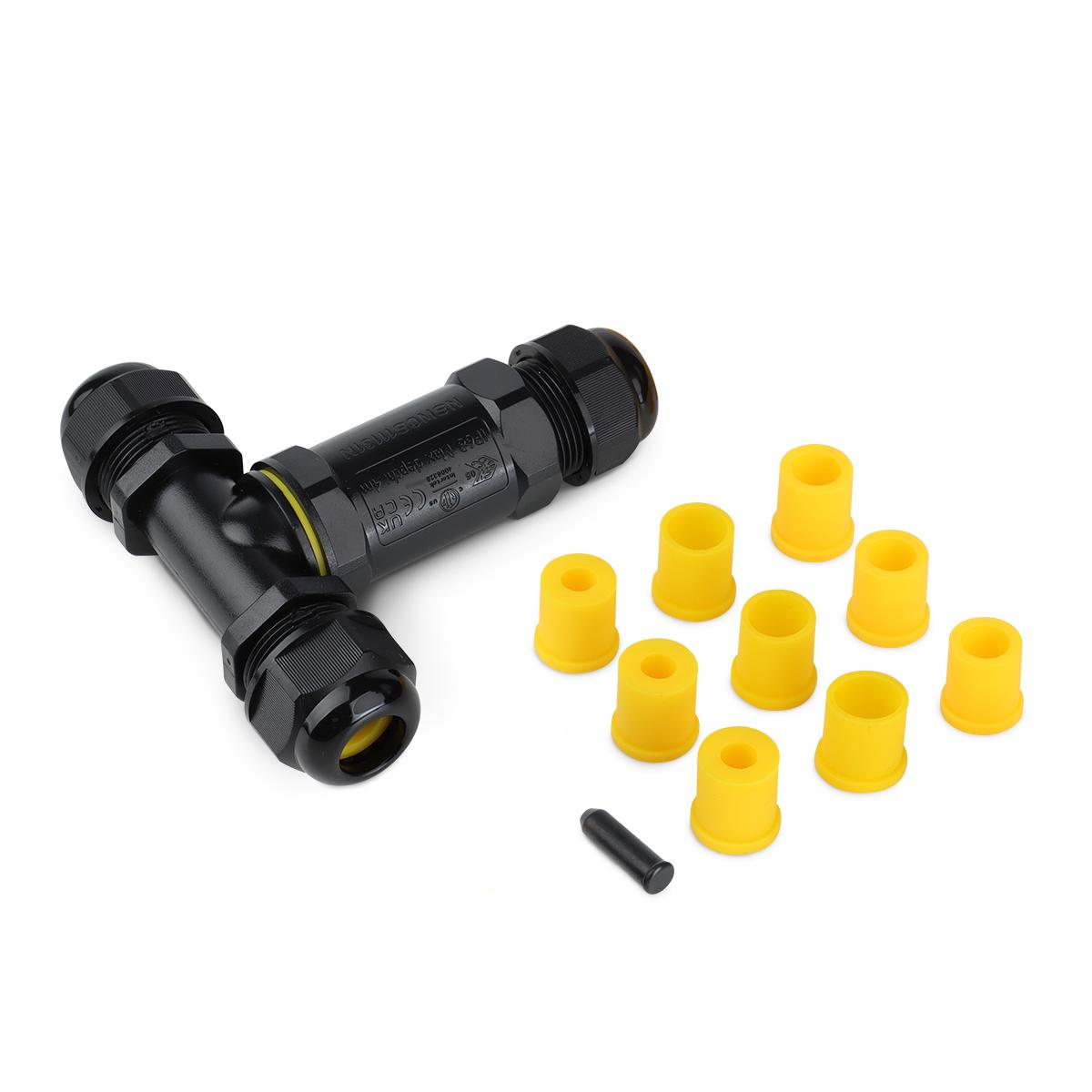

3-facher IP68-T-Kabelverbinder mit 5-poligem Aufbau zur wasserdichten Abzweigung mehradriger Leitungen.
Geeignet für feste Installationen mit Leiterquerschnitten von 0,5–4 mm² bei definierten Spannungs- und Stromwerten.
Die Schutzart IP68 ist im montierten System bei passendem Kabeldurchmesser erreichbar.
Definition
Dieser IP68-T-Kabelverbinder ist ein 3-facher Abzweigverbinder mit 5-poligem Aufbau zur elektrischen und mechanischen Verbindung mehradriger Leitungen. Die T-Bauform ermöglicht das Abzweigen einer Leitung von einer durchgehenden Verbindung.
Gilt für / gilt nicht für
Gilt für: Feste Kabelabzweigungen mit fünf Adern und Leiterquerschnitten von 0,5–4 mm², sofern die elektrischen Grenzwerte des Produkts eingehalten werden.
Gilt nicht für: Bewegte Leitungen, häufig lösbare Verbindungen oder Anwendungen mit dauerhafter Zug- oder Biegebeanspruchung am Verbinder.
Technische Einordnung
Der Kabelverbinder ist für einen Nennstrom bis 24 A und eine Nennspannung bis 450 V ausgelegt, sofern diese Werte im Gesamtsystem nicht überschritten werden. Die Abdichtung erfolgt über das Gehäuse in Kombination mit den eingesetzten Kabeln und Dichtelementen.
Kanonischer Merksatz: Die Schutzart IP68 beschreibt den Zustand des korrekt montierten Systems aus Verbinder, Dichtung und Kabel.
Montage- und Einsatzhinweise
Für eine zuverlässige Abdichtung ist der passende Kabeldurchmesser entscheidend. Alle Verschraubungen sind gleichmäßig anzuziehen, um sichere Kontakte in allen drei Abgängen zu gewährleisten. Eine zusätzliche externe Zugentlastung ist empfehlenswert.
Typische Fehler vermeiden
Unpassender Kabeldurchmesser: Kann die Dichtwirkung trotz IP68-Angabe beeinträchtigen.
Ungleichmäßig angezogene Verschraubungen: Können zu Übergangswiderständen oder Kontaktproblemen führen.
Mechanische Belastung an einem Abgang: Kann langfristig die Abdichtung oder den Kontakt verschlechtern.
Entscheidungsanker
Geeignet, wenn: Du eine 5-polige Kabelabzweigung in T-Form für Kabel von 0,5–4 mm² mit erhöhter Feuchteanforderung herstellen willst.
Nicht geeignet, wenn: Die Verbindung regelmäßig gelöst werden soll oder dauerhaft Bewegung auf die angeschlossenen Kabel wirkt.
