Diese IP68-Verteilerdose in XXL-Ausführung ist für eine 4-fache Kabelverteilung mit 5 Polen ausgelegt und bietet einen besonders großen Innenraum für umfangreichere Verdrahtungen oder den Einbau zusätzlicher Komponenten. Die Schutzart IP68 ist im Projekt erreichbar, wenn Kabeldurchmesser, Dichtbereich und Montage des Gesamtsystems aus Dose, Dichtung und Kabel zusammenpassen.
Kurz gesagt: IP68 beschreibt die Dichtwirkung des vollständig montierten Systems, nicht des Gehäuses allein.
Wofür ist dieses Modell gedacht?
Diese Verteilerdose eignet sich, wenn mehrere Leitungen in vier Richtungen verteilt werden sollen und gleichzeitig mehr Platz im Inneren benötigt wird, zum Beispiel für aufwendigere Verdrahtungen, größere Klemmen oder kompakte Schaltaktoren. Die XXL-Bauform erleichtert die Montage, wenn Standard-Verteilerdosen zu wenig Raum bieten.
Auswahlhilfe
Passt, wenn: du eine 4-fache Verteilung mit 5 Polen benötigst, ausreichend Platz im Gehäuse erforderlich ist und der reale Kabelaußendurchmesser innerhalb des freigegebenen Dichtbereichs liegt.
Passt nicht, wenn: eine kompakte Bauform ohne zusätzlichen Innenraum ausreicht, eine andere Polzahl benötigt wird oder der Kabeldurchmesser außerhalb des freigegebenen Bereichs liegt.
Kabeldurchmesser und Innenraum
Die Verteilerdose ist für unterschiedliche Kabeldurchmesser ausgelegt und bietet durch die großzügigen Innenmaße zusätzlichen Spielraum bei der Verdrahtung. Für die Dichtwirkung ist entscheidend, dass der reale Kabelaußendurchmesser zum eingesetzten Dichtelement passt.
Montage- und Prüfhinweise
- Dichtungen müssen auf dem Kabelmantel sitzen, nicht auf Einzelleitern.
- Kabeldurchmesser vor der Montage messen und dem passenden Dichteinsatz zuordnen.
- Dichtflächen sauber halten und das Gehäuse plan schließen.
- Verschraubungen gleichmäßig und gemäß Herstellerangabe anziehen.
- Nach der Montage eine leichte Zugprobe durchführen und die Leiter sauber anschließen.
Kurz gesagt: Diese Verteilerdose ist dann die richtige Wahl, wenn Abgangsanzahl, Polzahl und Platzbedarf im Inneren zur geplanten Verkabelung passen.
Häufige Fragen zum Produkt
Was bedeutet IP68 bei dieser Verteilerdose?
IP68 steht für Staubdichtheit und Schutz beim Untertauchen unter Bedingungen, die der Hersteller für das montierte System definiert. Entscheidend sind Kabeldurchmesser, Dichtungssitz und Montage.
Warum ist die XXL-Bauform sinnvoll?
Die größere Bauform erleichtert die Montage bei umfangreicheren Verdrahtungen und bietet Platz für größere Klemmen oder zusätzliche Komponenten.
Kann die Verteilerdose für 230-V-Anwendungen genutzt werden?
Das ist nur dann belastbar, wenn die elektrische Freigabe für dieses Modell eingehalten wird und die Installation fachgerecht umgesetzt ist.
Wichtigste technische Eckdaten
- Schutzart: IP68
- Ausführung: Verteilerdose, 4-fach, XXL
- Polzahl: 5-polig
- Kabeldurchmesser: Ø 4–14 mm

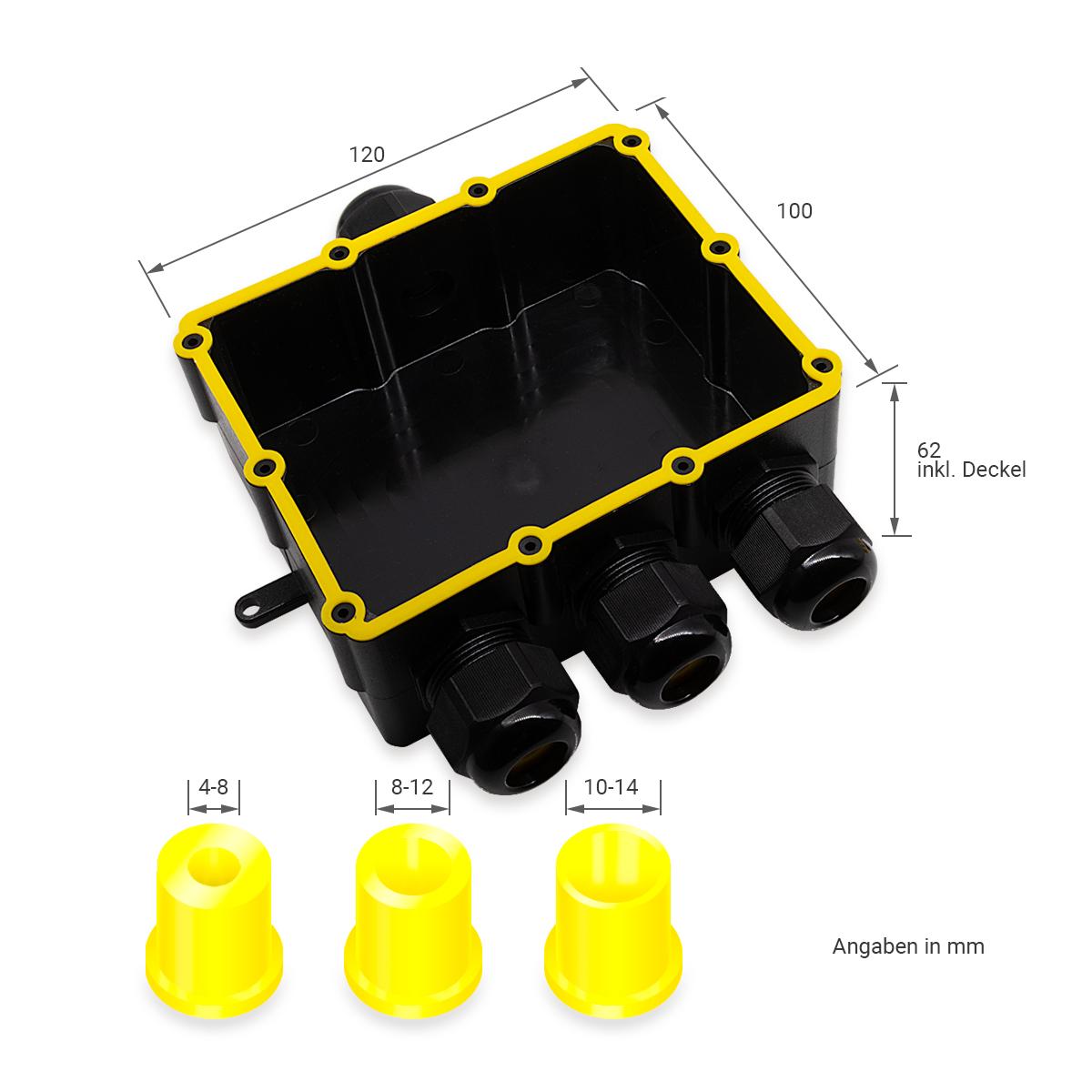

- Innenmaße (laut Angabe): ca. 106 × 86 × 48 mm
- Grenzdaten (laut Produktangabe): 24 A / 450 V
