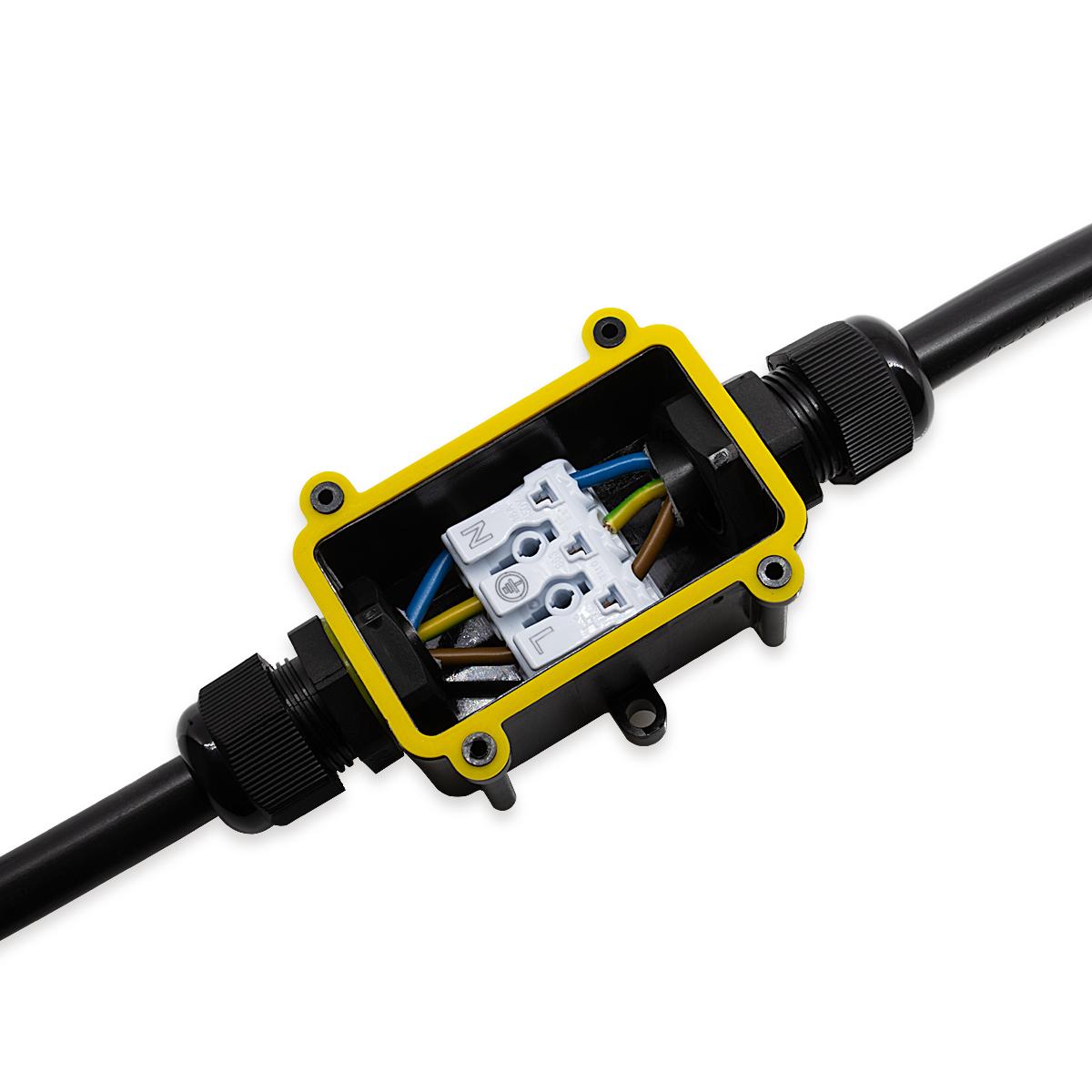

Diese IP68-Abzweigdose dient zum Verbinden oder Verlängern von Erdkabeln in gerader Linie. Sie ist für Kabeldurchmesser von 4 bis 12 mm ausgelegt und erreicht bei korrekter Montage die Schutzart IP68 als montiertes System aus Gehäuse, Dichtung und Kabel.
Kurz gesagt: IP68 beschreibt die Dichtwirkung des vollständig montierten Systems, nicht des Gehäuses allein.
Technische Einordnung
Bei diesem Produkt handelt es sich um eine Inline-Abzweigdose ohne Abzweig-Geometrie. Sie eignet sich zur Verlängerung oder Durchgangsverbindung von Erdkabeln, wenn keine zusätzliche Verteilung erforderlich ist.
Technische Daten
- Produkttyp: Abzweigdose (Inline-Verbindung)
- Schutzart: IP68
- Geeigneter Kabeldurchmesser: Ø 4–12 mm
- Maximale Nennspannung: bis 450 V (modellabhängig)
- Material: Kunststoff (PC)
- Gehäusefarbe / Abdeckung: schwarz

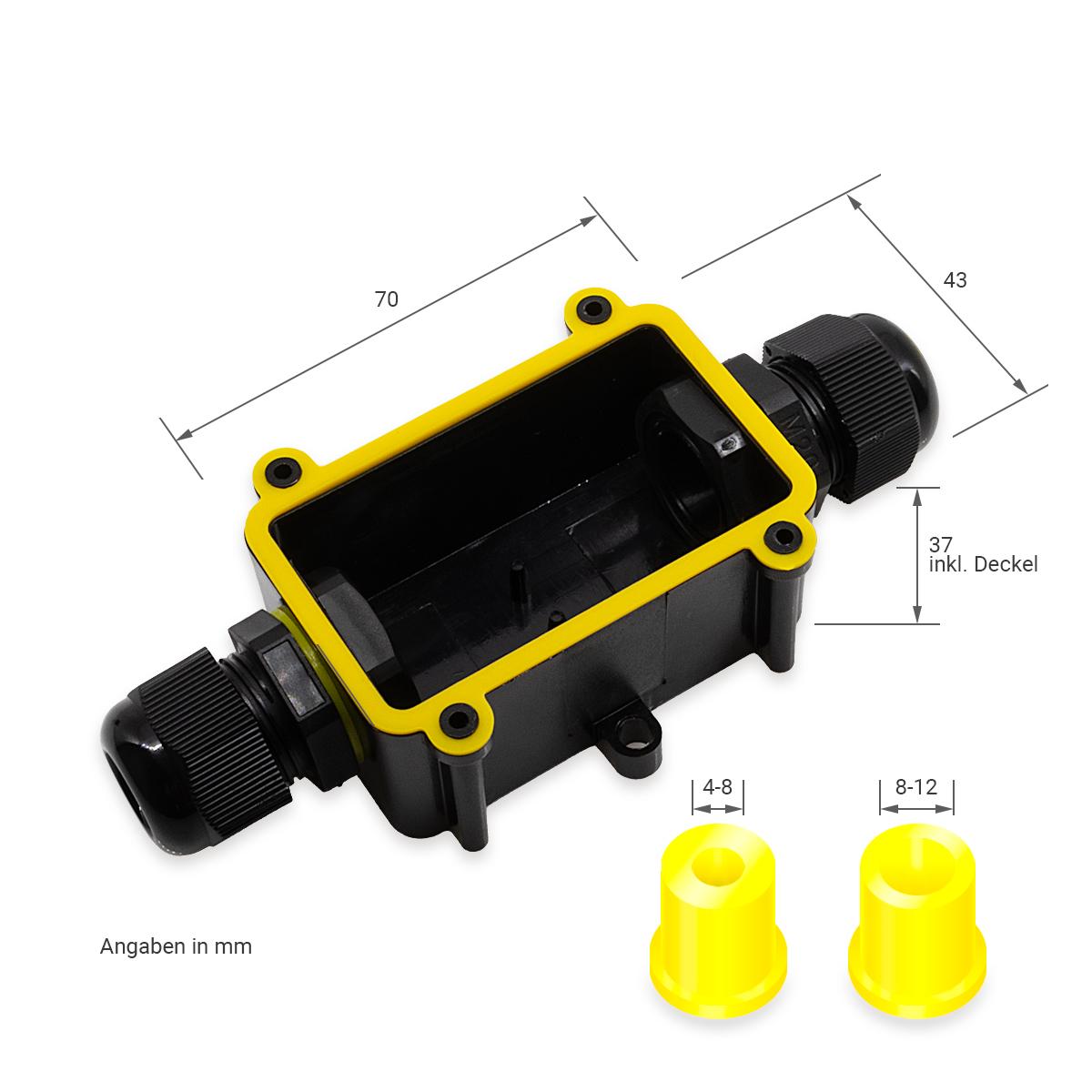

- Abmessungen: 70 × 43 × 37 mm
- Gewicht: ca. 0,35 kg
- Prüfzeichen: CE
- Hersteller: LongLife LED GmbH by HK
- Garantie: 2 Jahre
Geeignet für / nicht geeignet für
Geeignet, wenn: du Erdkabel verlängern oder verbinden willst, der Kabelaußendurchmesser zwischen 4 und 12 mm liegt und die Verbindung gegen Feuchte oder zeitweiliges Untertauchen geschützt werden soll.
Nicht geeignet, wenn: mehrere Abgänge benötigt werden, der Kabeldurchmesser außerhalb des Dichtbereichs liegt oder hohe mechanische Belastungen im Erdreich ohne zusätzlichen Schutz zu erwarten sind.
Montage- und Prüfhinweise
- Dichtung muss auf dem Kabelmantel sitzen, nicht auf Einzelleitern.
- Kabeldurchmesser vor der Montage messen, nicht schätzen.
- Dichtflächen sauber und spannungsfrei schließen.
- Verschraubung gemäß Herstellerangabe anziehen.
- Nach der Montage eine leichte Zugprobe durchführen.
Kurz gesagt: Eine IP68-Abzweigdose ist im Projekt nur dann belastbar, wenn Dichtbereich und Kabeldurchmesser zusammenpassen.
Häufige Fragen zum Produkt
Was bedeutet IP68 bei dieser Abzweigdose?
IP68 beschreibt die Staubdichtheit und den Schutz beim Untertauchen unter Bedingungen, die der Hersteller für das montierte System definiert.
Für welche Kabel ist die Abzweigdose geeignet?
Für runde Kabel mit einem Außendurchmesser zwischen 4 und 12 mm, sofern diese innerhalb des freigegebenen Dichtbereichs liegen.
Ist die Abzweigdose für den Einsatz im Erdreich geeignet?
IP68 beschreibt die Dichtwirkung. Ob die Anwendung im Erdreich geeignet ist, hängt zusätzlich von der mechanischen Verlegung und dem Schutz ab.
Kann die Abzweigdose für 230 V oder 450 V genutzt werden?
Das ist nur dann belastbar, wenn die elektrische Freigabe für dieses Modell eingehalten wird und die Installation fachgerecht erfolgt.
