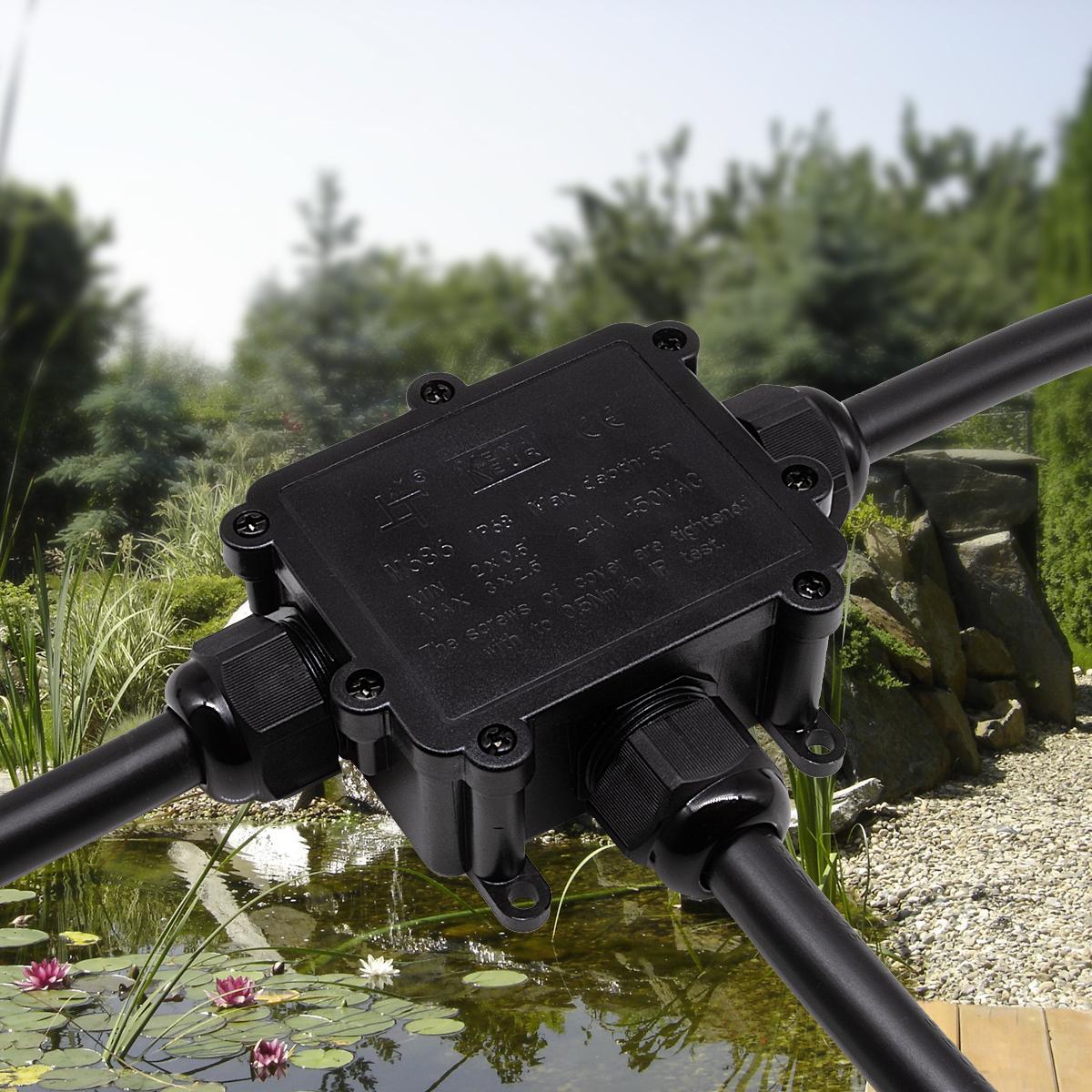

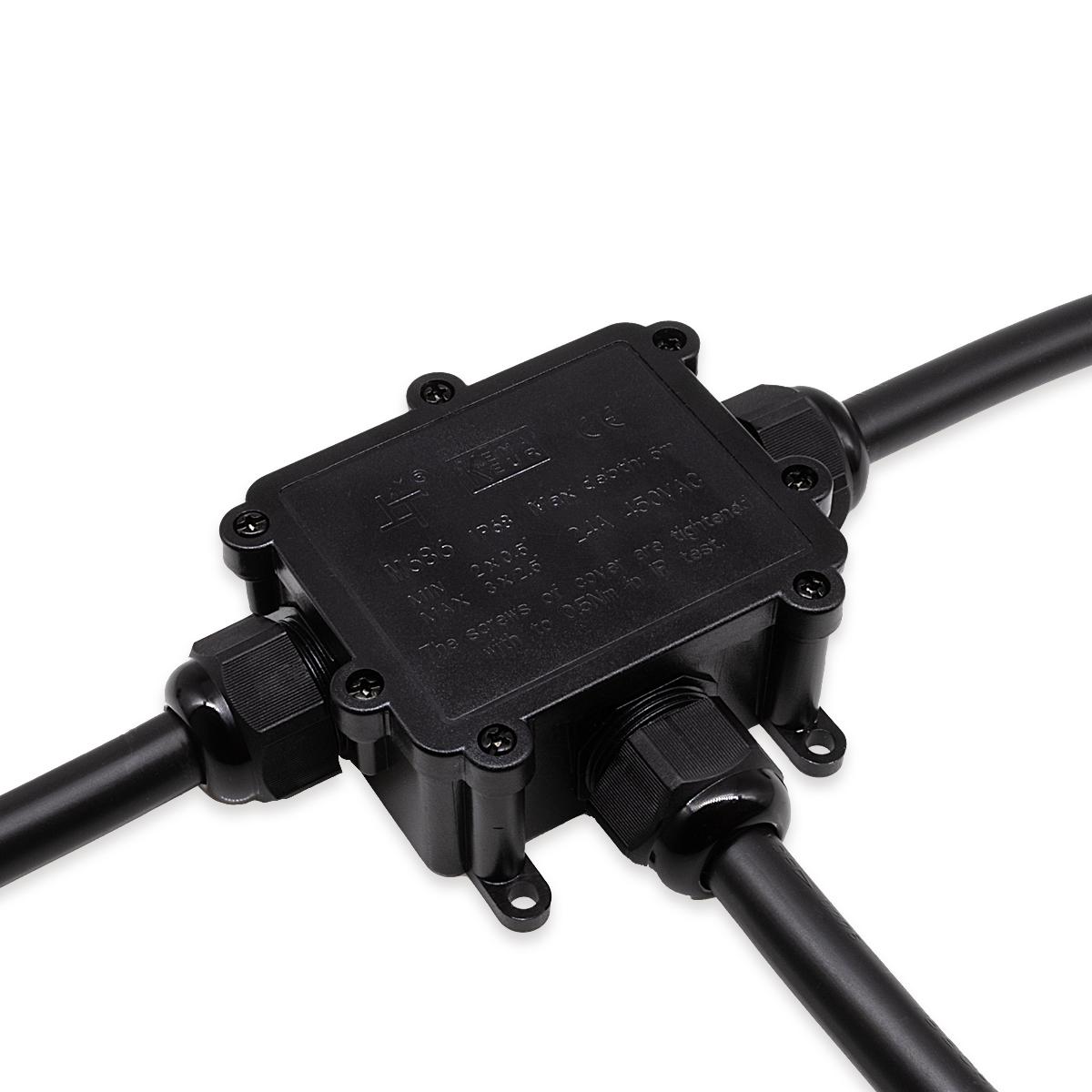

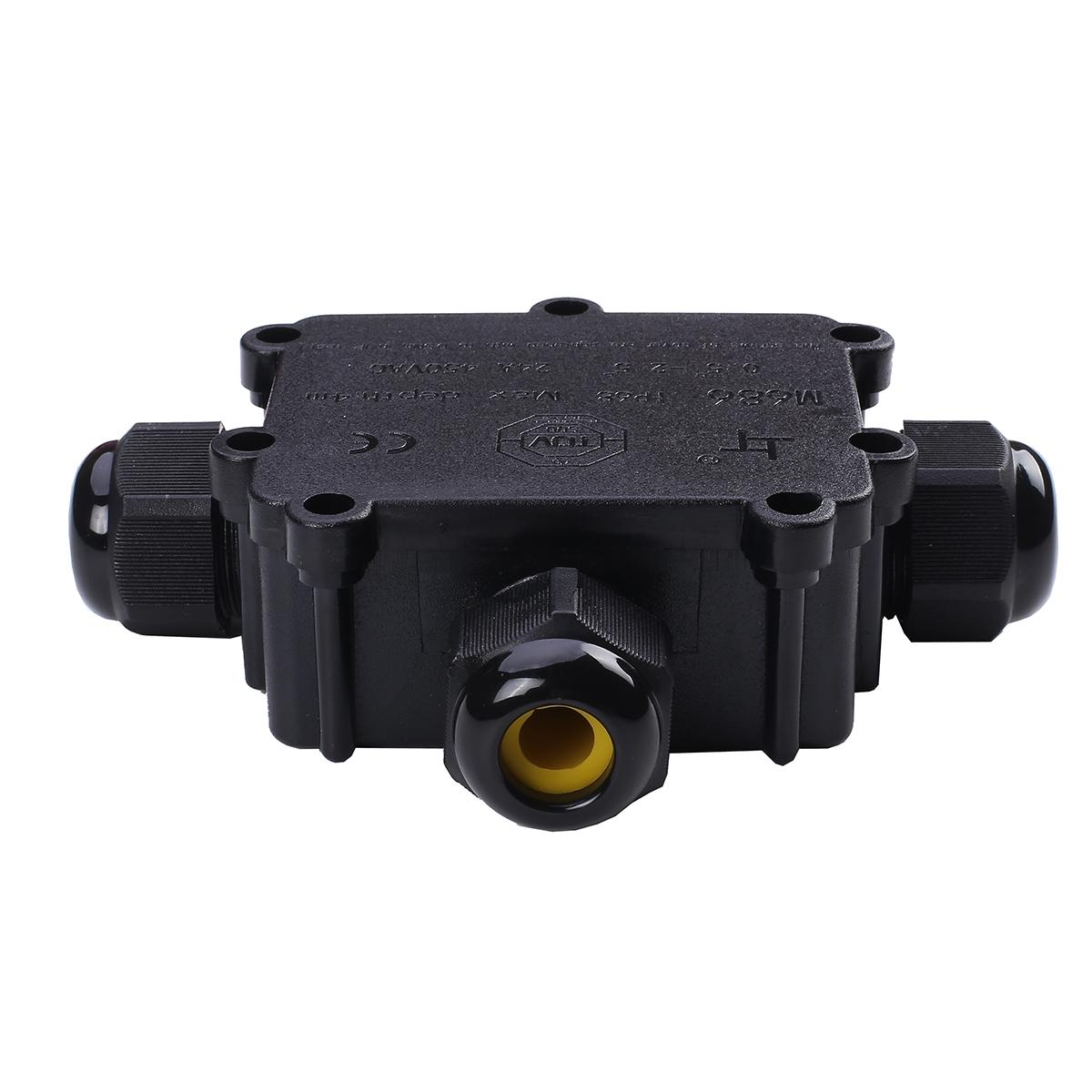

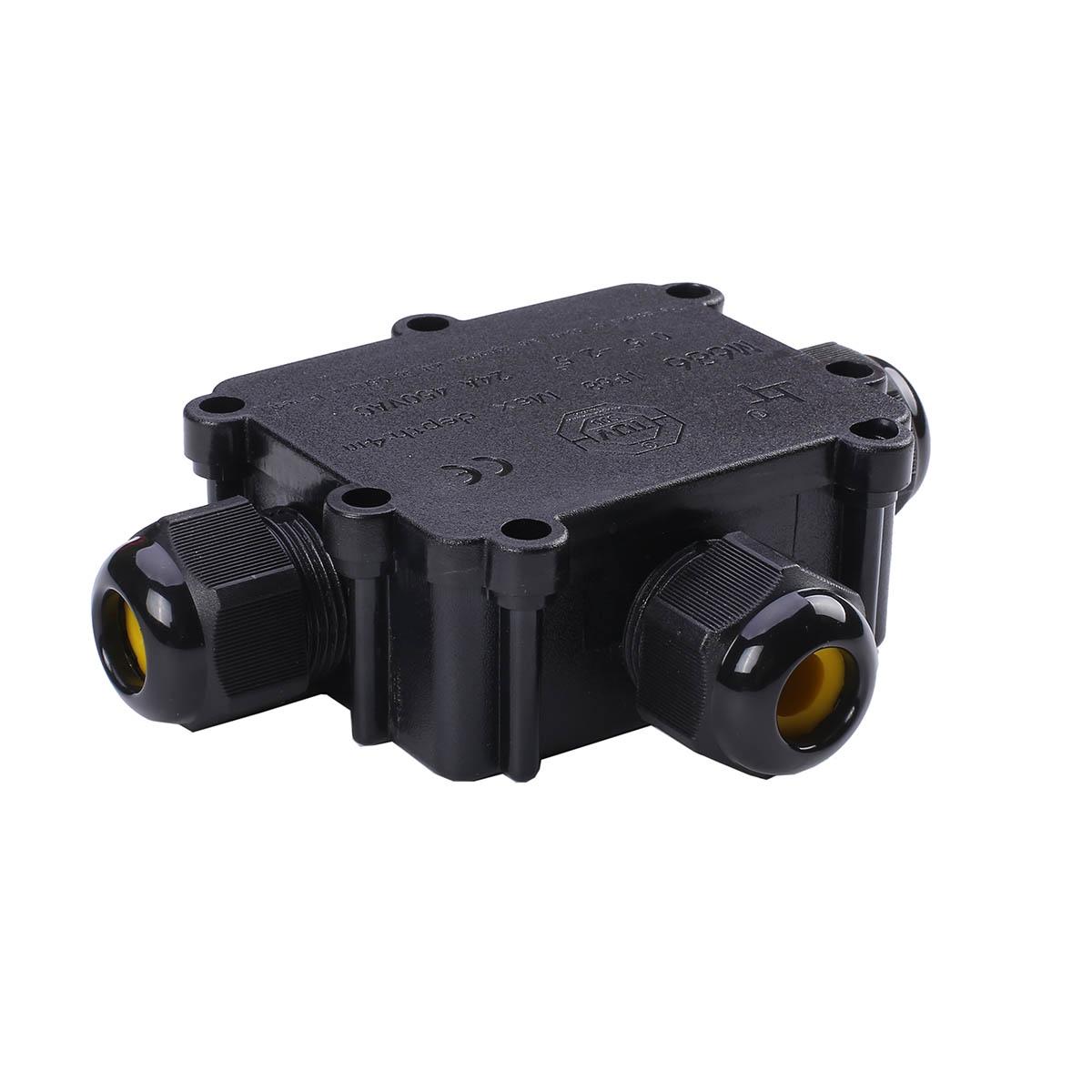

Diese IP68-Verteilerdose in T-Form ist für eine 3-fache Kabelverteilung mit 5 Polen ausgelegt und eignet sich für Installationen, bei denen Feuchte, Spritzwasser oder zeitweiliges Untertauchen möglich sind. Die Schutzart IP68 ist im Projekt erreichbar, wenn Kabeldurchmesser, Dichtbereich und Montage des Gesamtsystems aus Dose, Dichtung und Kabel zusammenpassen.
Kurz gesagt: IP68 beschreibt die Dichtwirkung des vollständig montierten Systems, nicht des Gehäuses allein.
Wofür ist dieses Modell gedacht?

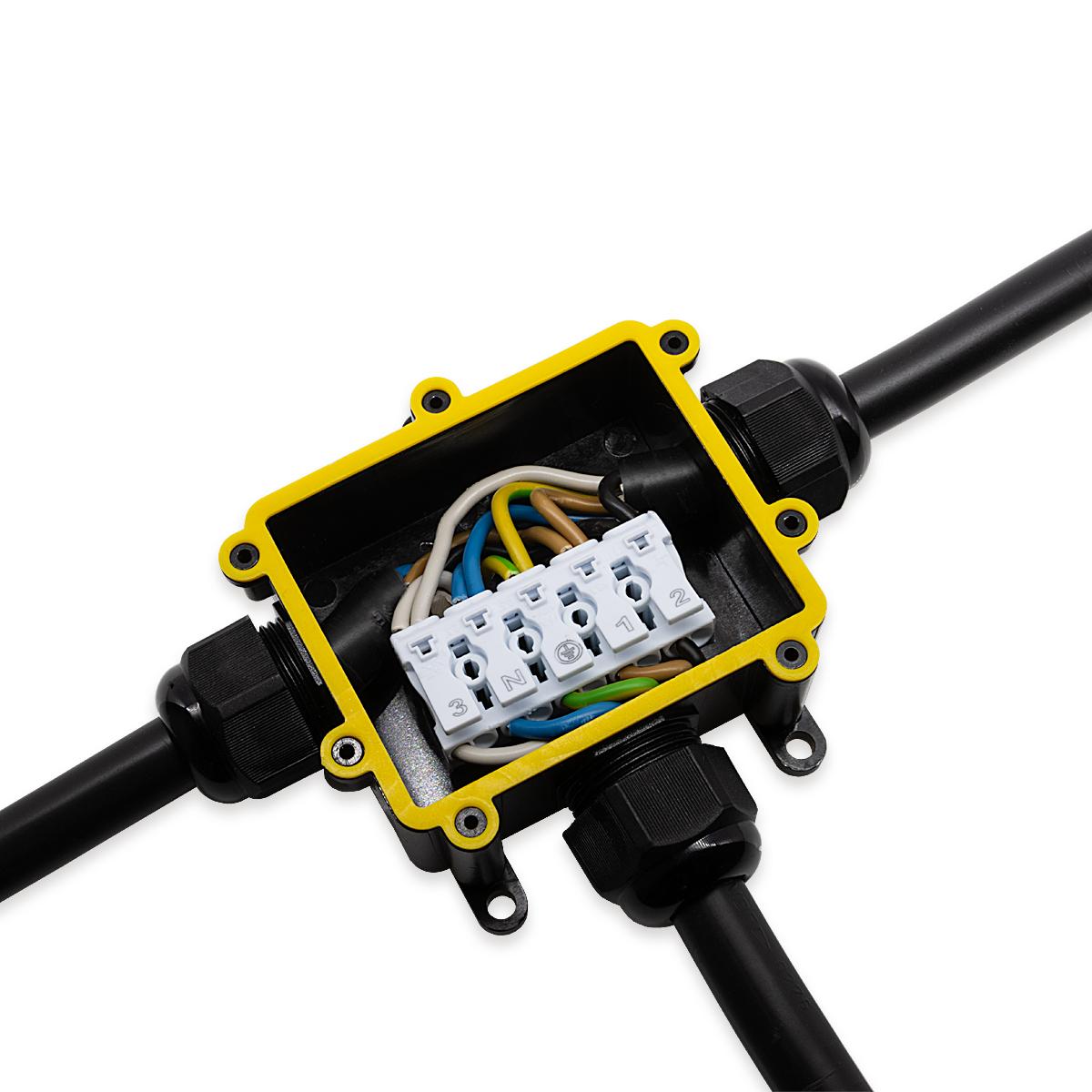

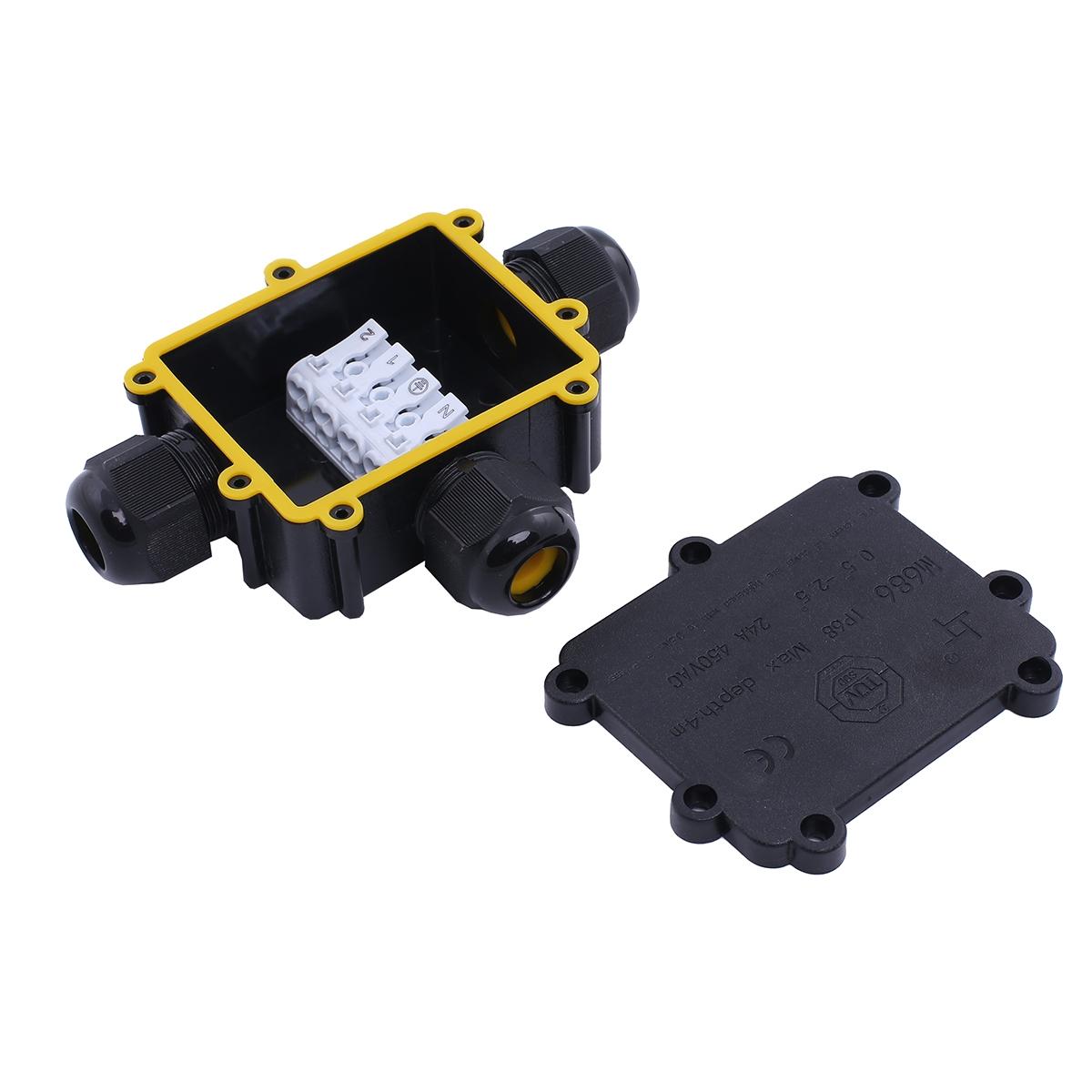

Die T-Form ist geeignet, wenn eine Hauptleitung weitergeführt und zusätzlich ein Abgang in eine dritte Richtung benötigt wird. Die integrierte 5-polige Klemmenleiste ermöglicht die getrennte Führung mehrerer Leiter innerhalb einer kompakten Verteilerdose.
Auswahlhilfe
Passt, wenn: du eine 3-fache Verteilung in T-Form benötigst, eine 5-polige Verdrahtung vorgesehen ist und der Kabelaußendurchmesser innerhalb des freigegebenen Dichtbereichs liegt.
Passt nicht, wenn: eine andere Polzahl benötigt wird, der Kabeldurchmesser außerhalb des Dichtbereichs liegt oder die elektrischen Anforderungen nicht zu den am Produkt angegebenen Grenzdaten passen.

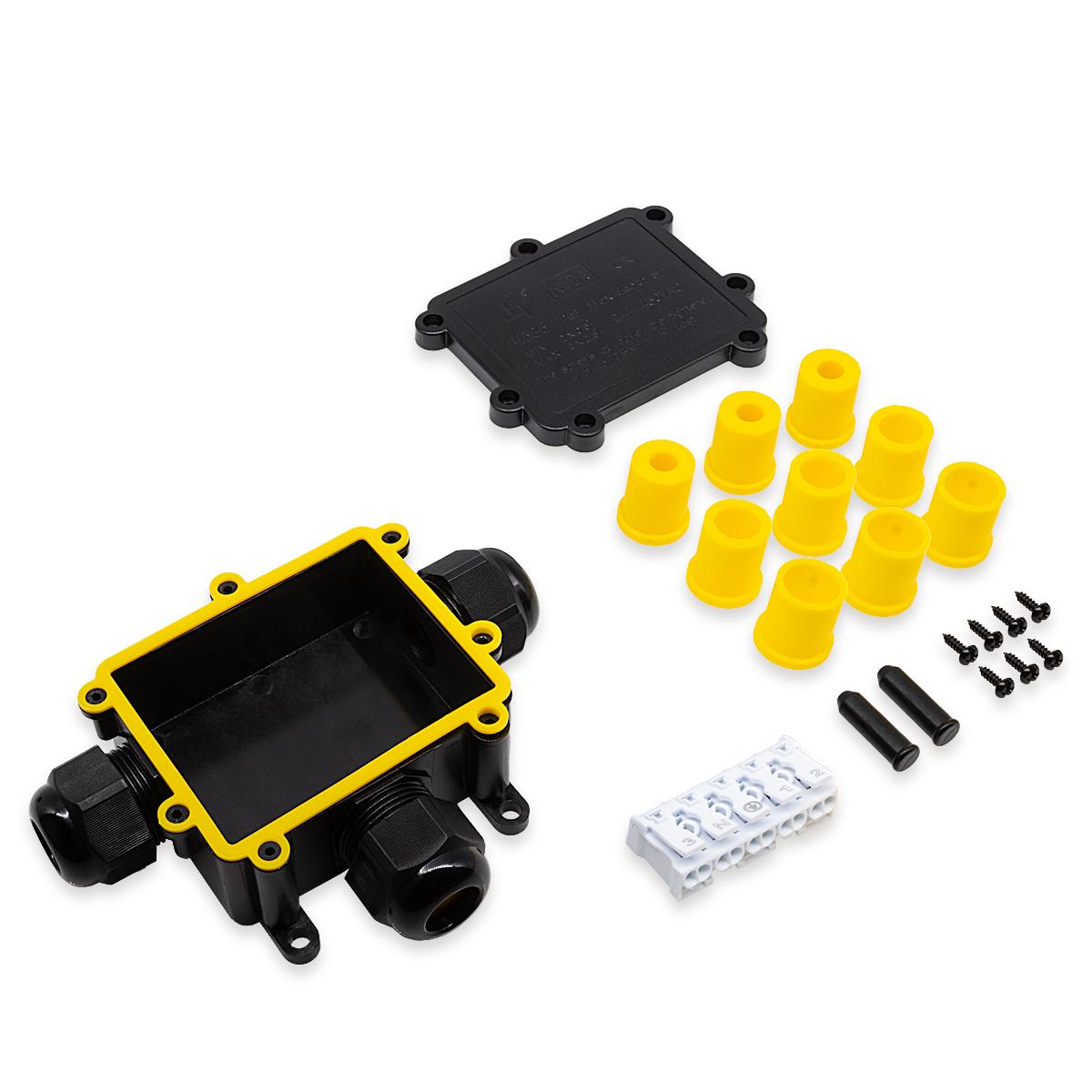

Kabeldurchmesser und Dichteinsätze
Je nach verwendetem Dichteinsatz sind unterschiedliche Kabeldurchmesser vorgesehen. Für die Dichtwirkung ist entscheidend, dass der reale Kabelaußendurchmesser innerhalb des für die jeweilige Durchführung freigegebenen Bereichs liegt.
Montage- und Prüfhinweise
- Dichtung muss auf dem Kabelmantel sitzen, nicht auf Einzelleitern.
- Kabeldurchmesser vor der Montage messen und dem passenden Dichteinsatz zuordnen.
- Dichtflächen sauber halten und das Gehäuse plan schließen.
- Verschraubungen gleichmäßig und gemäß Herstellerangabe anziehen.
- Nach der Montage eine leichte Zugprobe durchführen und die Leiter sauber anschließen.
Kurz gesagt: Die Verteilerdose ist nur dann projekttauglich, wenn Abgangsanzahl, Polzahl und Dichtbereich zur konkreten Verkabelung passen.
Häufige Fragen zum Produkt
Was bedeutet IP68 bei dieser Verteilerdose?
IP68 steht für Staubdichtheit und Schutz beim Untertauchen unter Bedingungen, die der Hersteller für das montierte System definiert. Entscheidend sind Kabeldurchmesser, Dichtungssitz und Montage.
Wofür steht „3-fach, 5-polig“?
3-fach beschreibt die Anzahl der Abgänge in T-Form, 5-polig die Anzahl der getrennt zu führenden Leiter pro Verbindung.
Kann die Dose für 230-V-Anwendungen genutzt werden?
Das ist nur dann belastbar, wenn die elektrische Freigabe für dieses Modell eingehalten wird und die Installation fachgerecht umgesetzt ist.
Wichtigste technische Eckdaten
- Schutzart: IP68
- Ausführung: Verteilerdose, T-Form, 3-fach
- Polzahl: 5-polig

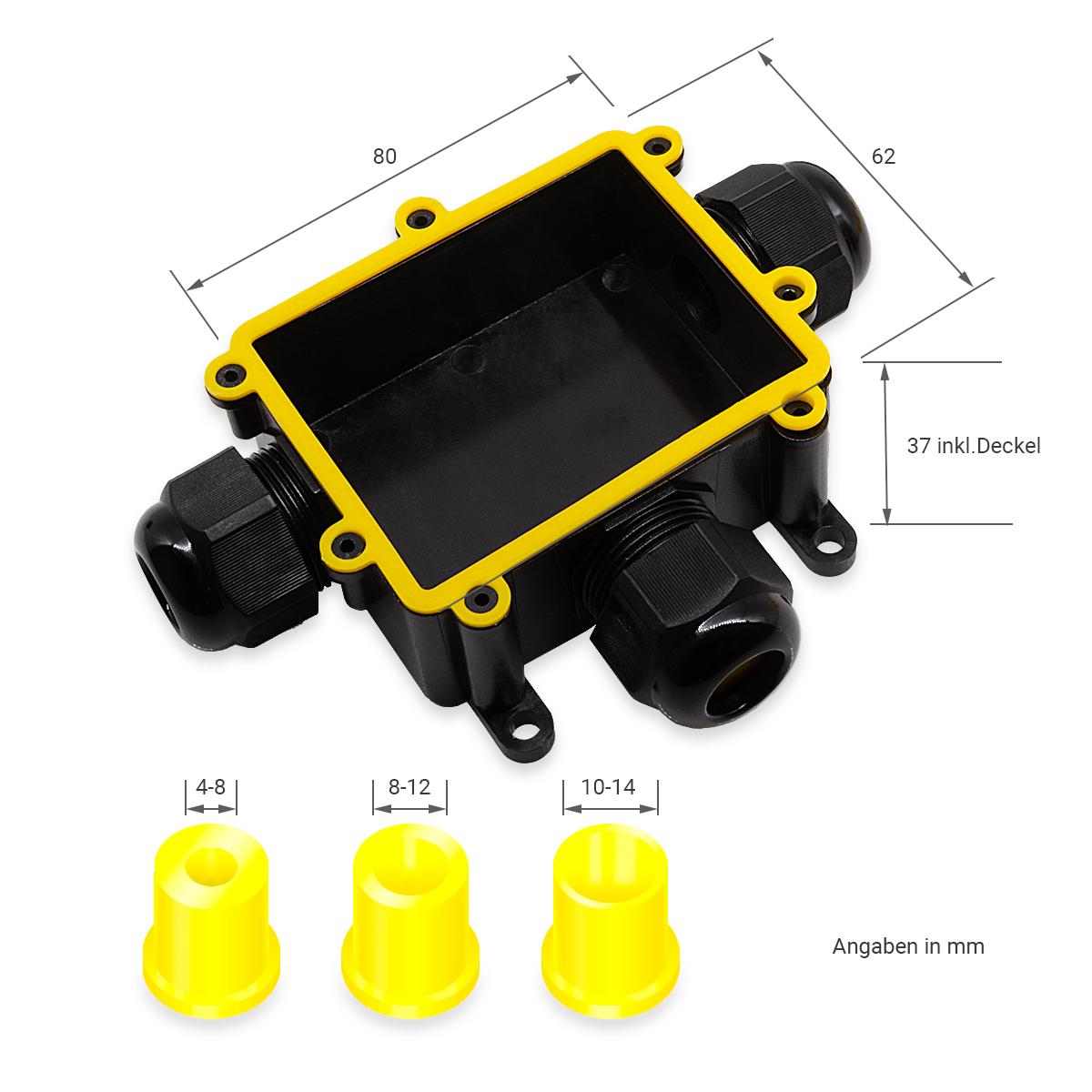

- Kabeldurchmesser (je nach Dichteinsatz): 4–8 mm, 8–12 mm, 10–14 mm

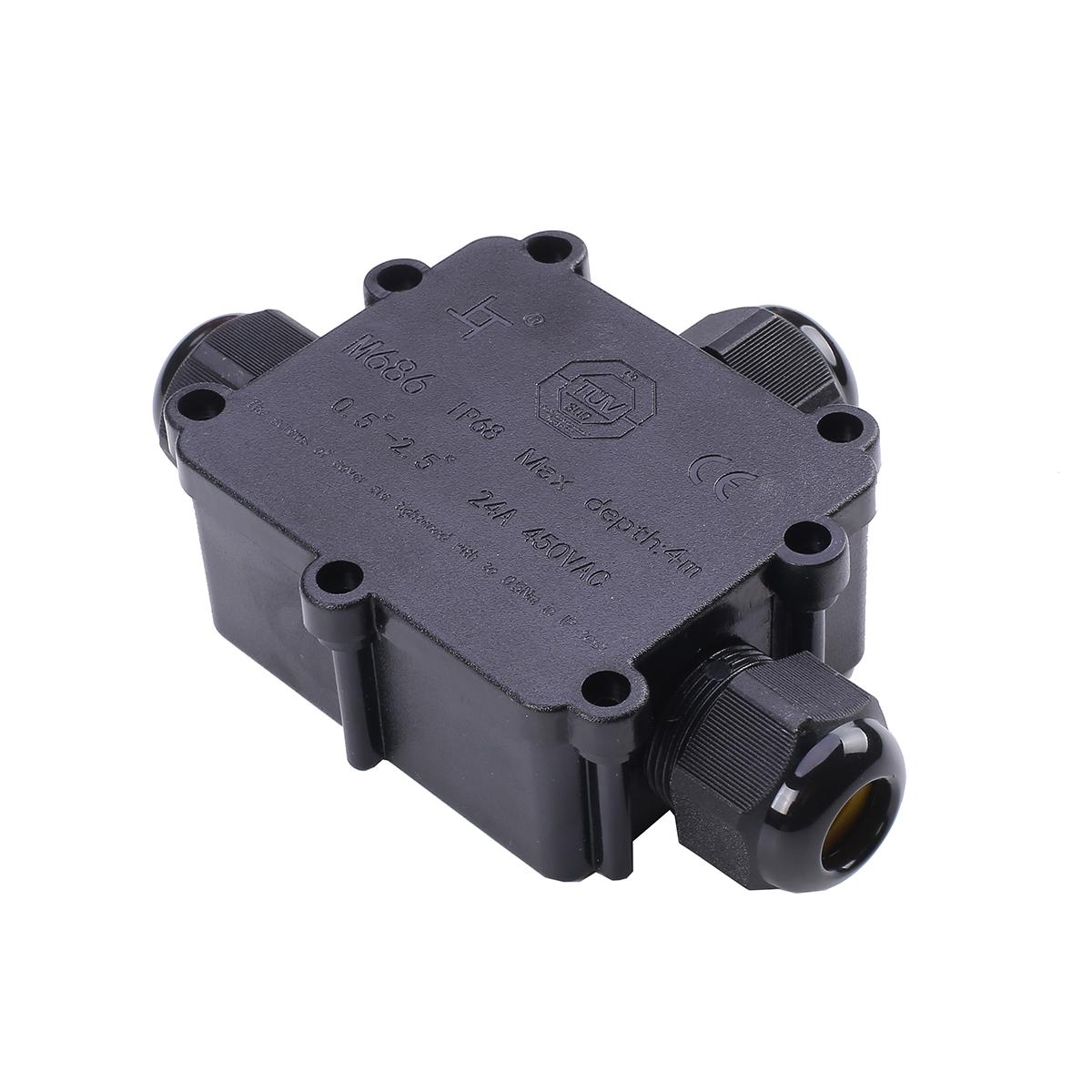

- Grenzdaten (laut Produktangabe): 24 A / 450 V
