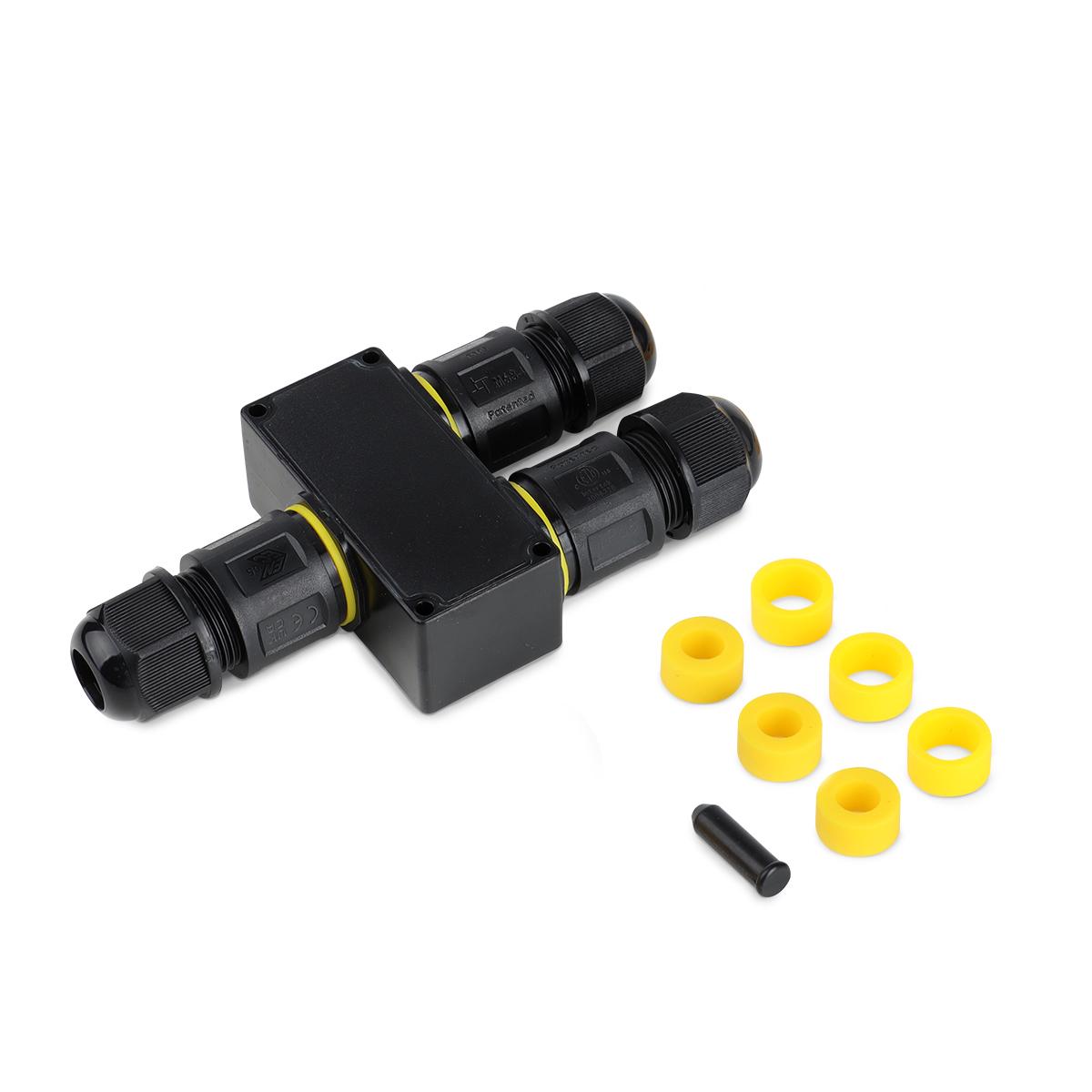

Diese IP68-Verteilerdose in Y-Form ist für eine 3-fache Kabelverteilung mit 3 Polen ausgelegt und für Leiterquerschnitte von 0,5 bis 4 mm² vorgesehen. Sie eignet sich für Installationen, bei denen Feuchte, Spritzwasser oder zeitweiliges Untertauchen möglich sind. Die Schutzart IP68 ist im Projekt erreichbar, wenn Leiterquerschnitt, Dichtbereich und Montage des Gesamtsystems aus Dose, Dichtung und Kabel zusammenpassen.
Kurz gesagt: IP68 beschreibt die Dichtwirkung des vollständig montierten Systems, nicht des Gehäuses allein.
Wofür ist dieses Modell gedacht?
Die Y-Form ist geeignet, wenn eine Hauptleitung auf zwei Abgänge verteilt werden soll und eine kompakte Verteilung mit drei Kabeleinführungen gefragt ist. Die 3-polige Ausführung ist passend für Anwendungen, bei denen drei Leiter getrennt geführt werden.
Auswahlhilfe
Passt, wenn: du eine 3-fache Verteilung in Y-Form benötigst, 3 Pole ausreichen und der geplante Leiterquerschnitt zwischen 0,5 und 4 mm² liegt.
Passt nicht, wenn: eine andere Polzahl erforderlich ist, mehr als drei Abgänge benötigt werden oder der Leiterquerschnitt außerhalb des freigegebenen Bereichs liegt.
Leiterquerschnitt und Anschluss
Dieses Modell ist für Leiterquerschnitte von 0,5 bis 4 mm² ausgelegt. Für die Dichtwirkung und den sicheren Anschluss ist entscheidend, dass die Leiter korrekt eingeführt und gemäß Herstellerangabe fixiert werden.
Montage- und Prüfhinweise
- Dichtungen müssen auf dem Kabelmantel sitzen, nicht auf Einzelleitern.
- Leiterquerschnitt vor der Montage prüfen und passend anschließen.
- Dichtflächen sauber halten und das Gehäuse plan schließen.
- Verschraubungen gleichmäßig und gemäß Herstellerangabe anziehen.
- Nach der Montage eine leichte Zugprobe durchführen und die Leiter sauber, ohne herausstehende Litzen, anschließen.
Kurz gesagt: Die Verteilerdose ist nur dann projekttauglich, wenn Abgangsanzahl, Polzahl und Leiterquerschnitt zur konkreten Anwendung passen.
Häufige Fragen zum Produkt
Was bedeutet IP68 bei dieser Verteilerdose?
IP68 steht für Staubdichtheit und Schutz beim Untertauchen unter Bedingungen, die der Hersteller für das montierte System definiert. Entscheidend sind Leiterquerschnitt, Dichtungssitz und Montage.
Wofür steht „Y-Form, 3-fach, 3-polig“?
Y-Form beschreibt die Abzweiggeometrie, 3-fach die Anzahl der Kabeleinführungen und 3-polig die Anzahl der getrennt zu führenden Leiter pro Verbindung.
Kann die Dose für 230-V-Anwendungen genutzt werden?
Das ist nur dann belastbar, wenn die elektrische Freigabe für dieses Modell eingehalten wird und die Installation fachgerecht umgesetzt ist.
Wichtigste technische Eckdaten
- Schutzart: IP68
- Ausführung: Verteilerdose, Y-Form, 3-fach
- Polzahl: 3-polig
- Leiterquerschnitt: 0,5–4 mm²
- Grenzdaten (laut Produktangabe): 24 A / 450 V
