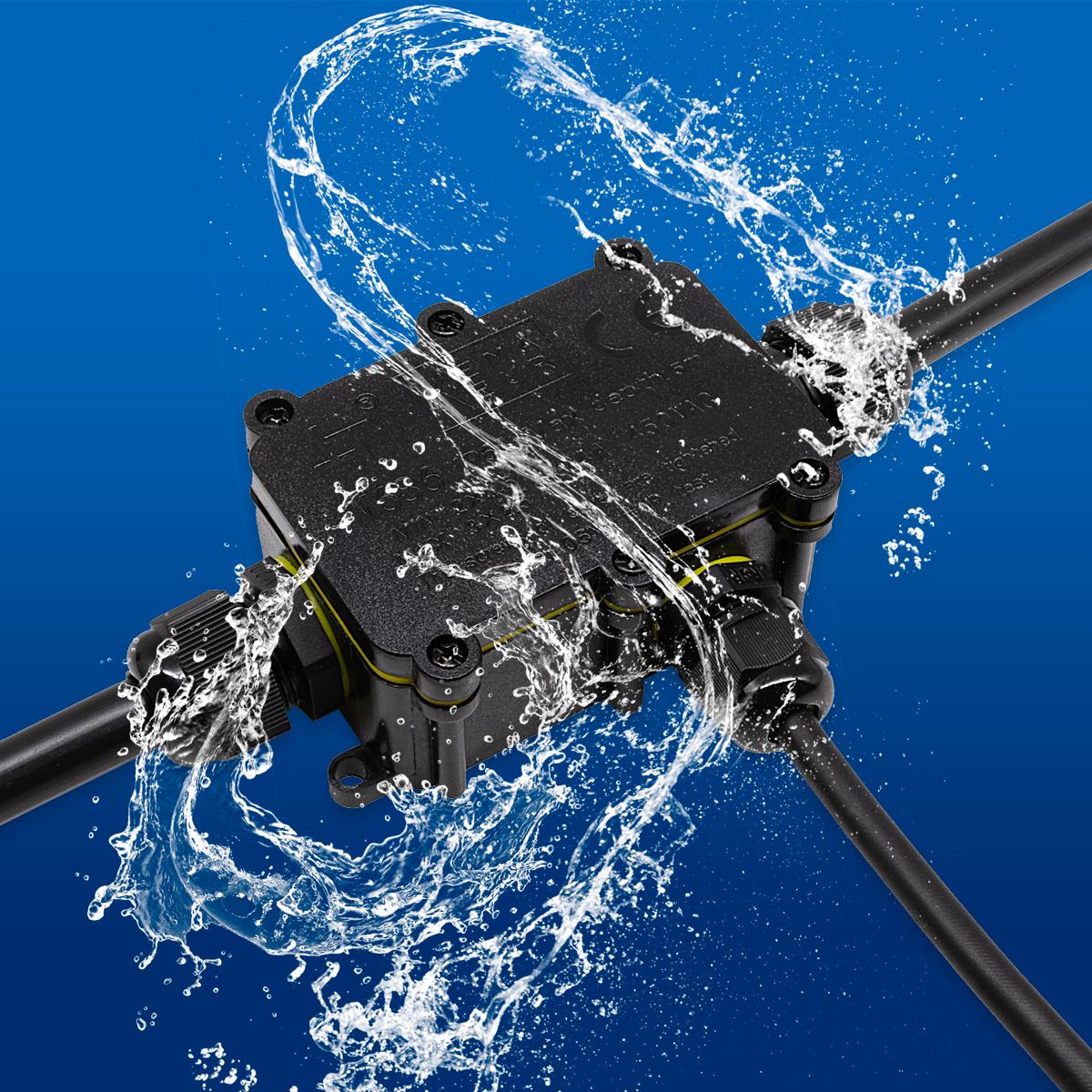

Diese IP68-Verteilerdose ist für eine 3-fache Verbindung mit 3 Polen ausgelegt und eignet sich für Kabelverbindungen, bei denen Feuchte, Spritzwasser oder zeitweiliges Untertauchen möglich sind. Die Schutzart IP68 ist im Projekt dann erreichbar, wenn Kabeldurchmesser, Dichtbereich und Montage des Gesamtsystems aus Dose, Dichtung und Kabel zusammenpassen.
Kurz gesagt: IP68 beschreibt die Dichtwirkung des vollständig montierten Systems, nicht des Gehäuses allein.
Wofür ist dieses Modell gedacht?
Dieses Modell ist geeignet, wenn du eine Leitung nicht nur verlängern, sondern zusätzlich abzweigen oder auf drei Abgänge verteilen willst. Wenn du nur eine Durchgangsverbindung ohne zusätzlichen Abgang brauchst, ist eine Inline-Abzweigdose in vielen Fällen die passendere Bauform.
Auswahlhilfe
Passt, wenn: du eine 3-fache Verteilung mit 3 Polen benötigst und dein Kabelaußendurchmesser innerhalb des freigegebenen Dichtbereichs liegt.
Passt nicht, wenn: mehr als 3 Pole benötigt werden, der Kabeldurchmesser außerhalb des Dichtbereichs liegt oder die geplanten elektrischen Anforderungen nicht zu den am Produkt ausgewiesenen Grenzdaten passen.
Montage- und Prüfhinweise
- Dichtung muss auf dem Kabelmantel sitzen, nicht auf Einzelleitern.
- Kabeldurchmesser vor der Montage messen und mit dem Dichtbereich abgleichen.
- Dichtflächen sauber halten und Deckel plan schließen.
- Verschraubungen gemäß Herstellerangabe anziehen, damit die Dichtung weder zu locker noch überpresst ist.

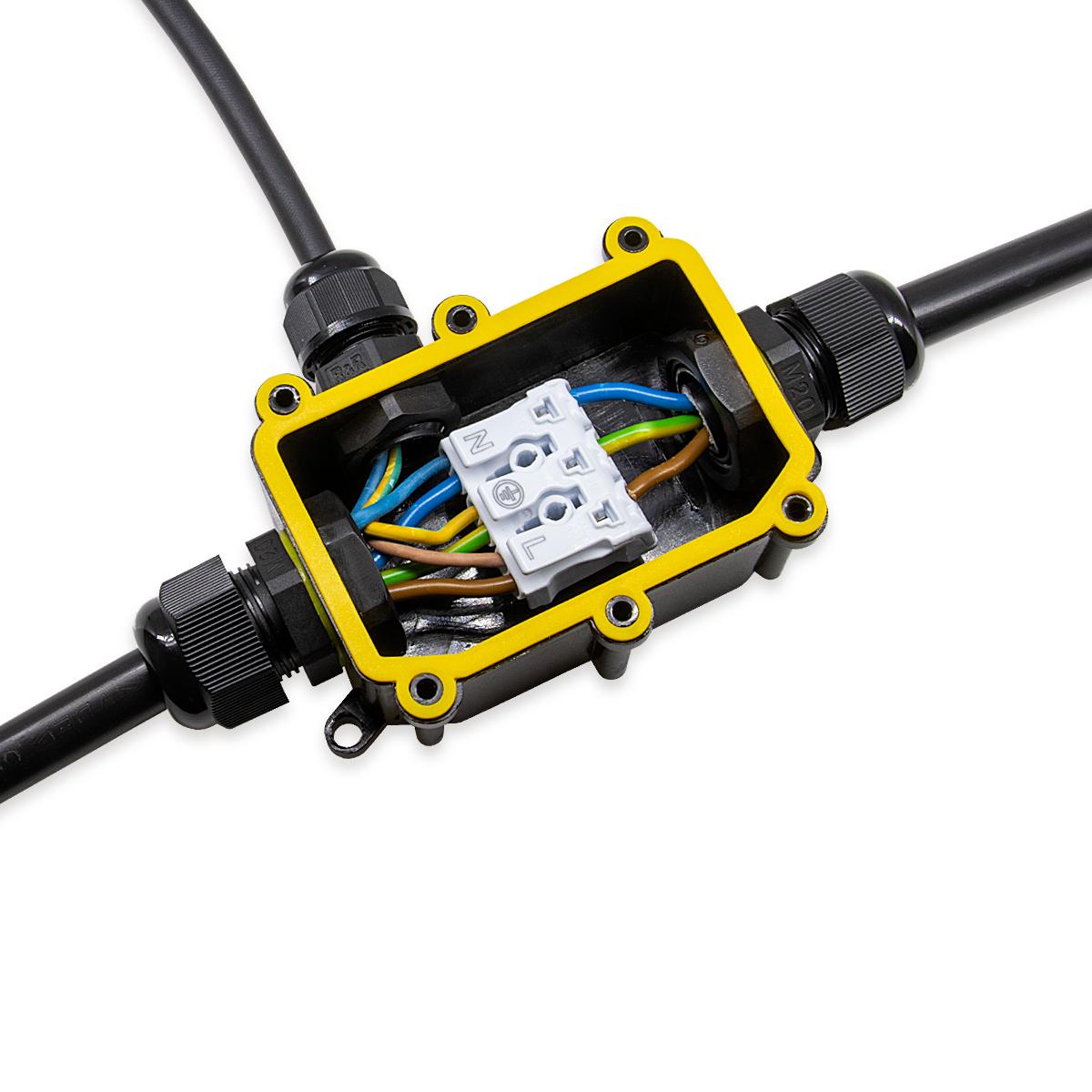

- Nach der Montage eine leichte Zugprobe durchführen und die Leiter sauber, ohne herausstehende Litzen, anschließen.
Kurz gesagt: Die Verbindung ist erst dann projektgerecht, wenn Dichtbereich, Polzahl und Anschlussdaten zur konkreten Anwendung passen.
Häufige Fragen zum Produkt
Was bedeutet IP68 bei dieser Verteilerdose?
IP68 steht für Staubdichtheit und Schutz beim Untertauchen unter Bedingungen, die der Hersteller für das montierte System definiert. Ob IP68 im Projekt erreicht wird, hängt von Kabeldurchmesser, Dichtungssitz und Montage ab.
Wofür steht 3-fach, 3-polig?
3-fach beschreibt die Anzahl der Abgänge bzw. Anschlusspfade, 3-polig die Anzahl der getrennt zu führenden Leiter pro Verbindung. Beides muss zur Verdrahtung deiner Anwendung passen.
Kann ich die Dose für 230 V Anwendungen nutzen?
Das ist nur dann belastbar, wenn die elektrische Freigabe für dieses Modell gilt und die Installation fachgerecht umgesetzt wird.
Wichtigste technische Eckdaten
- Schutzart: IP68
- Ausführung: Verteilerdose, 3-fach, 3-polig

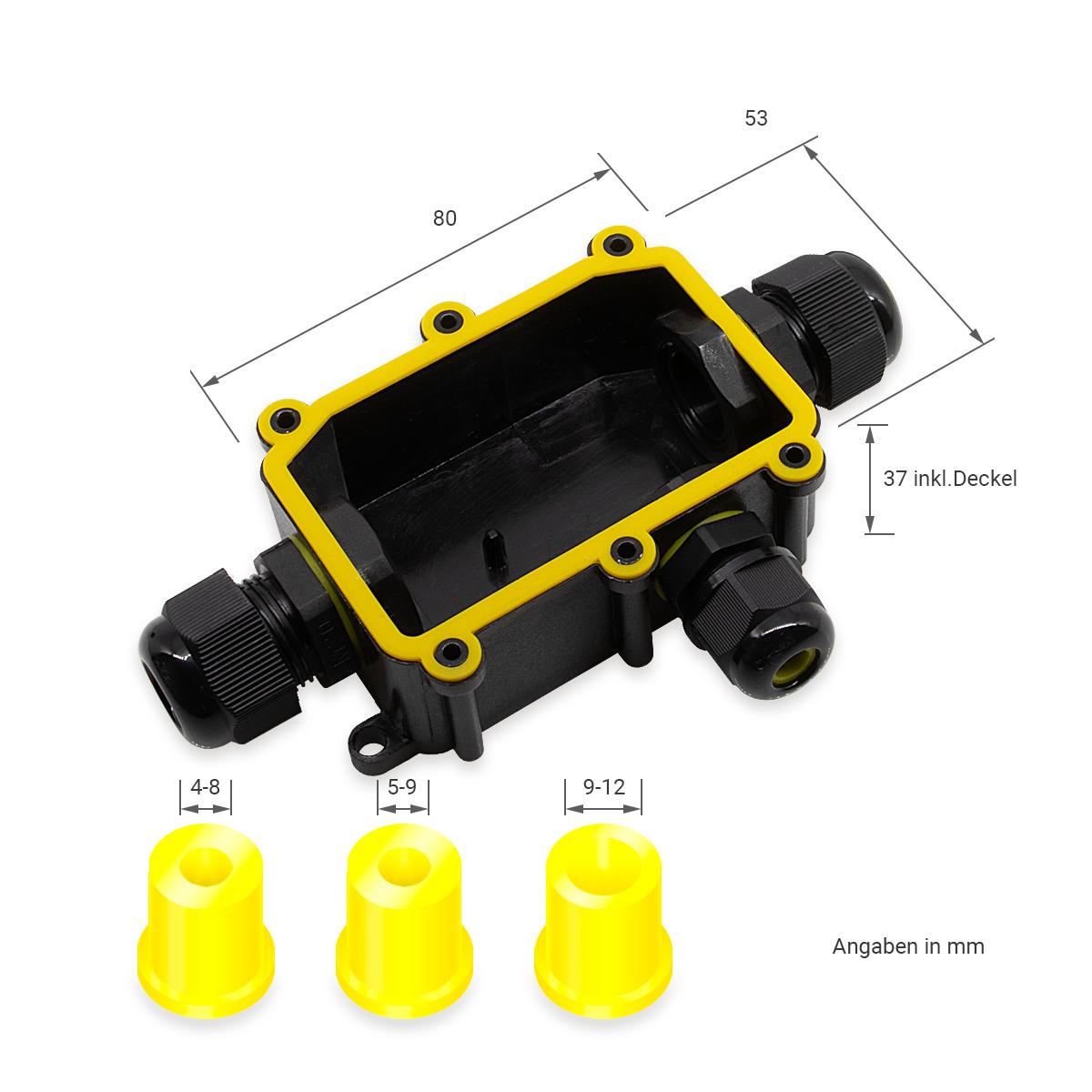

- Kabeldurchmesser: Ø 5–12 mm
- Grenzdaten (laut Produktangabe): 24 A / 450 V
