Diese IP68-Verteilerdose in Kreuzform ist für eine 4-fache Verbindung mit 3 Polen ausgelegt und eignet sich für Kabelverteilungen, bei denen Feuchte, Spritzwasser oder zeitweiliges Untertauchen möglich sind. Die Schutzart IP68 ist im Projekt erreichbar, wenn Kabeldurchmesser, Dichtbereich und Montage des Gesamtsystems aus Dose, Dichtung und Kabel zusammenpassen.
Kurz gesagt: IP68 beschreibt die Dichtwirkung des vollständig montierten Systems, nicht des Gehäuses allein.
Wofür ist dieses Modell gedacht?

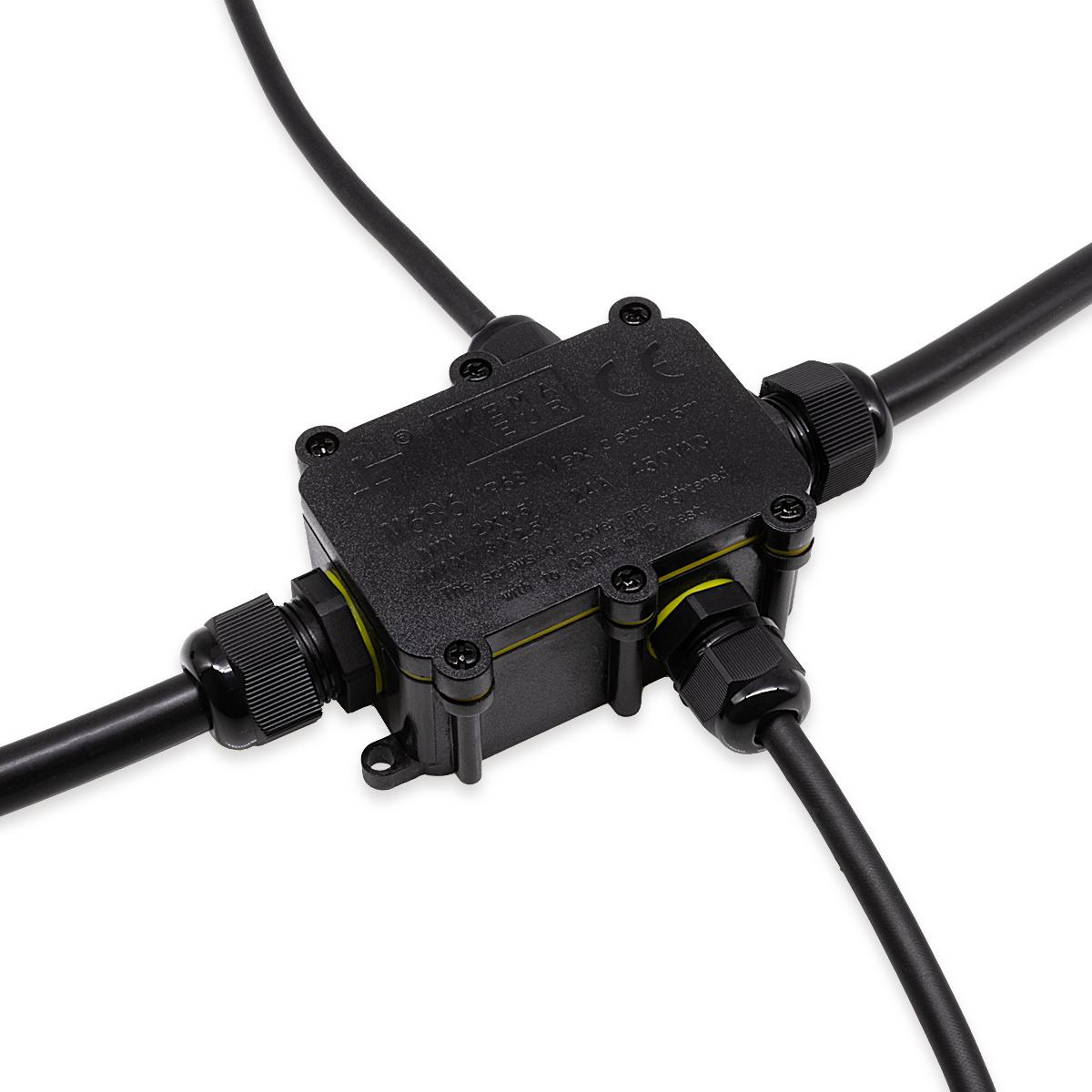

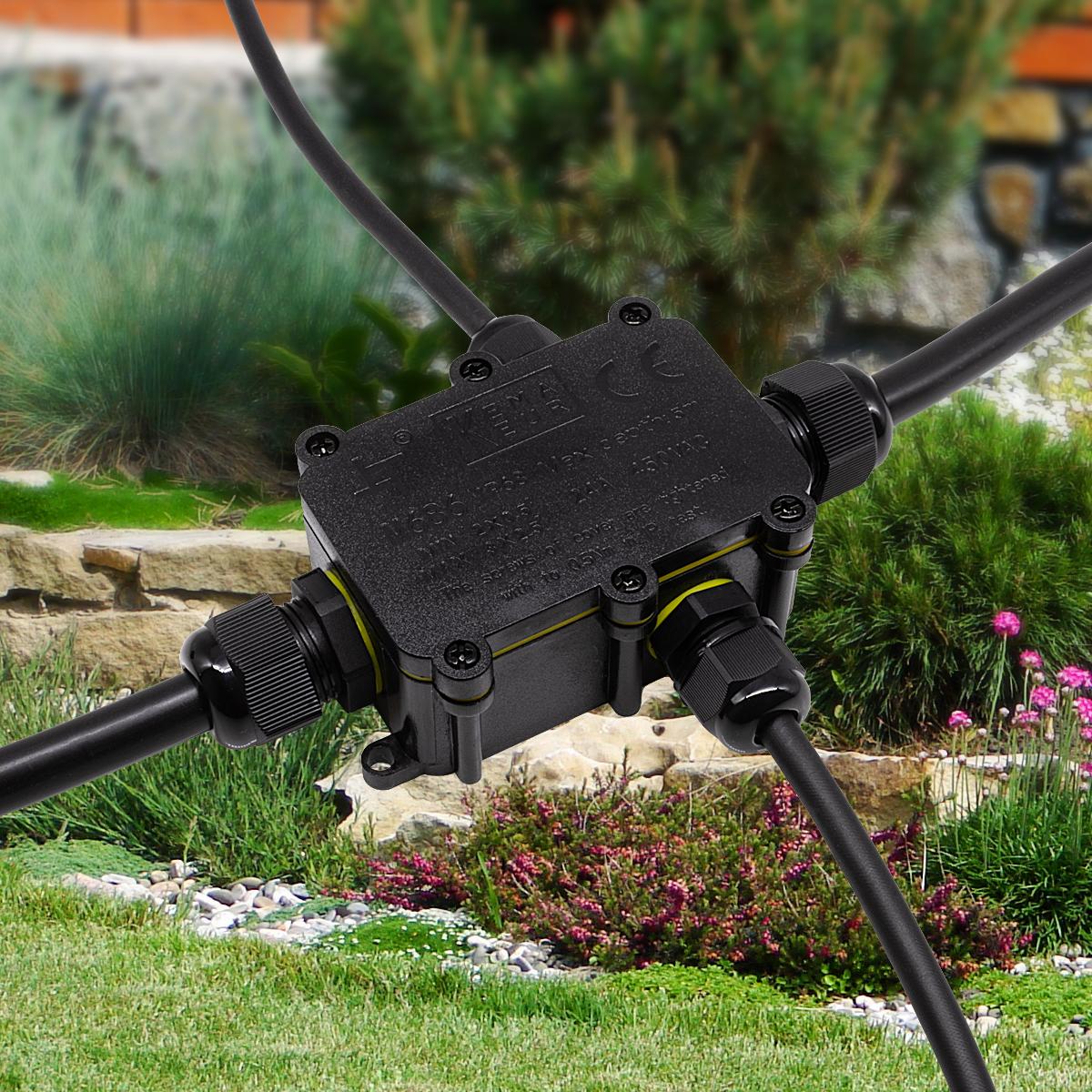

Dieses Modell ist geeignet, wenn eine Leitung in vier Richtungen verteilt werden soll, zum Beispiel bei sternförmigen Abgängen in Garten- oder Außeninstallationen. Die Kreuzform erlaubt eine symmetrische Verteilung mit vier Abgängen.
Auswahlhilfe
Passt, wenn: du eine 4-fache Verteilung mit 3 Polen benötigst, der Kabelaußendurchmesser innerhalb des freigegebenen Dichtbereichs liegt und die elektrischen Anforderungen zu den am Produkt angegebenen Grenzdaten passen.
Passt nicht, wenn: mehr als vier Abgänge erforderlich sind, mehr als drei Pole benötigt werden oder der Kabeldurchmesser außerhalb des freigegebenen Bereichs liegt.
Montage- und Prüfhinweise
- Dichtungen müssen auf dem Kabelmantel sitzen, nicht auf Einzelleitern.
- Kabeldurchmesser vor der Montage messen und mit dem Dichtbereich abgleichen.
- Dichtflächen sauber halten und das Gehäuse spannungsfrei schließen.
- Verschraubungen gleichmäßig und gemäß Herstellerangabe anziehen.

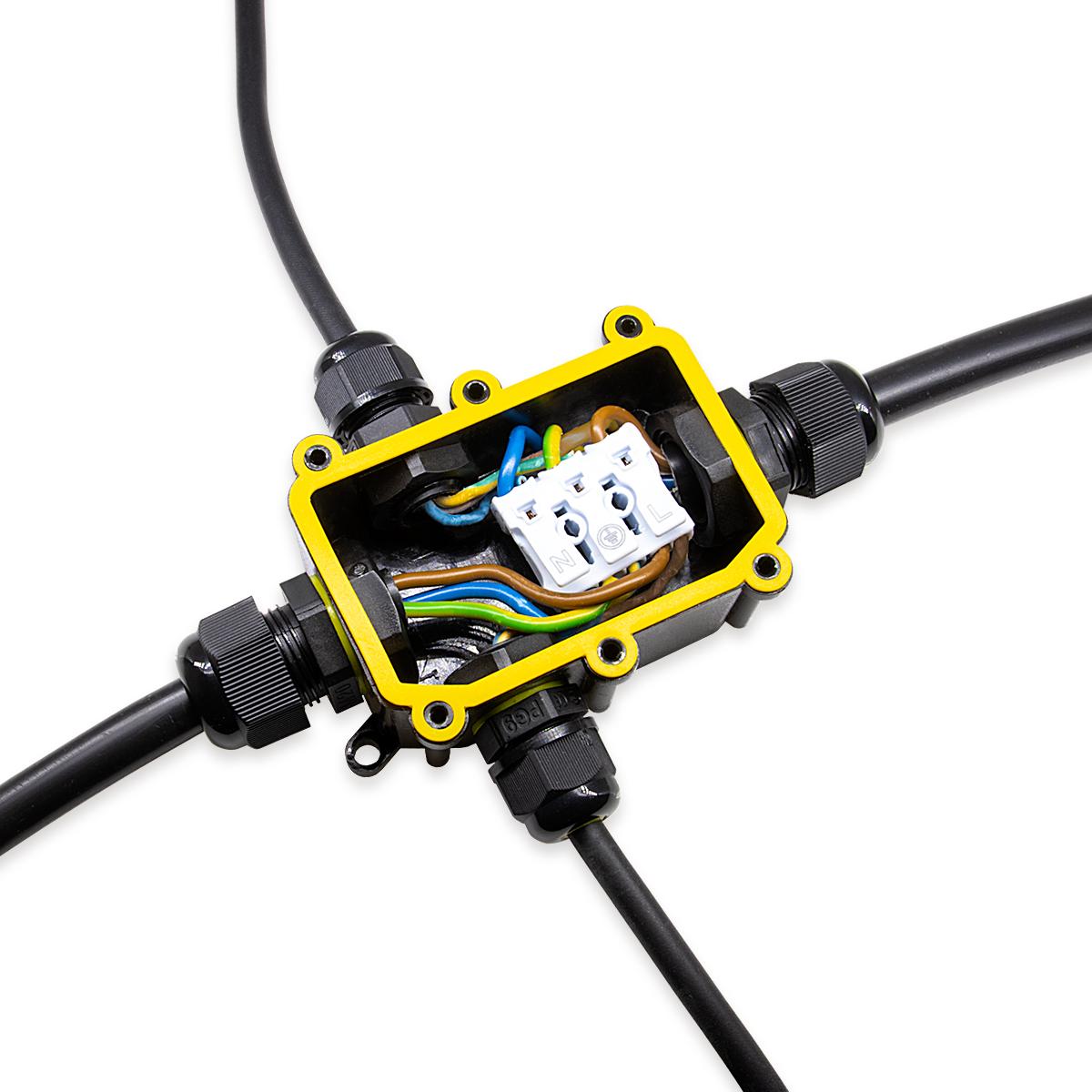

- Nach der Montage eine leichte Zugprobe durchführen und die Leiter sauber anschließen.
Kurz gesagt: Die Verteilerdose ist nur dann projekttauglich, wenn Abgangsanzahl, Polzahl und Dichtbereich zur konkreten Verkabelung passen.
Häufige Fragen zum Produkt
Was bedeutet IP68 bei dieser Verteilerdose?
IP68 steht für Staubdichtheit und Schutz beim Untertauchen unter Bedingungen, die der Hersteller für das montierte System definiert. Entscheidend sind Kabeldurchmesser, Dichtungssitz und Montage.
Wofür steht „4-fach, 3-polig“?
4-fach beschreibt die Anzahl der Abgänge in Kreuzform, 3-polig die Anzahl der getrennt zu führenden Leiter pro Verbindung.
Kann ich diese Verteilerdose für 230-V-Anwendungen nutzen?
Das ist nur dann belastbar, wenn die elektrische Freigabe für dieses Modell eingehalten wird und die Installation fachgerecht erfolgt.
Wichtigste technische Eckdaten
- Schutzart: IP68
- Ausführung: Verteilerdose, Kreuzform, 4-fach
- Polzahl: 3-polig

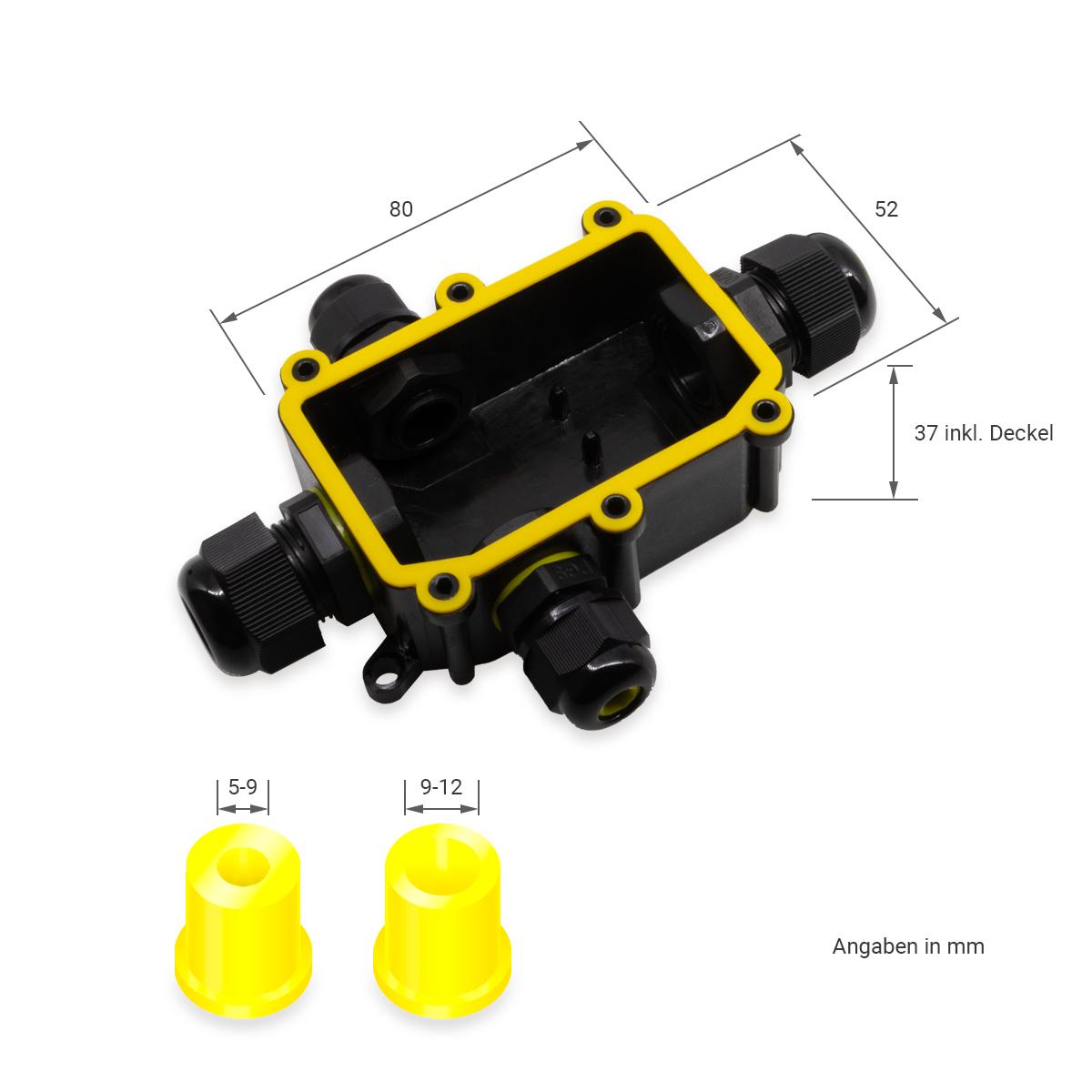

- Kabeldurchmesser: Ø 5–12 mm
- Grenzdaten (laut Produktangabe): 24 A / 450 V
