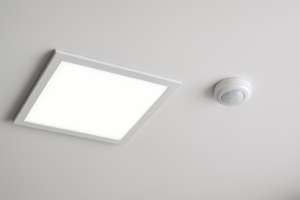

Ein LED-Panel mit Bewegungsmelder ist ein Beleuchtungssystem, bei dem ein Sensor eine Lichtfunktion auslöst oder beeinflusst, sobald Bewegung oder Präsenz im Erfassungsfeld erkannt wird.
Grundbegriffe zu LED-Panels und deren Systemlogik findest du unter LED-Panels.
Diese Seite ordnet die Sensorik technisch ein und grenzt bewegungsgesteuerte Beleuchtung von reinen Montage- oder Deckenfragen ab.
Kurzregel: Der Sensor entscheidet über Auslösung und Ablauf, der Treiber entscheidet über elektrische Stabilität, das Panel entscheidet über das Lichtbild.
Was bedeutet Bewegungserkennung bei LED-Panels?
Bewegungserkennung beschreibt die automatische Auslösung einer Lichtfunktion durch einen Sensor, der eine Veränderung im Erfassungsfeld in ein Steuersignal umsetzt.
Das Ergebnis kann je nach System ein Schaltbefehl (Ein/Aus) oder eine Regelvorgabe (z. B. Helligkeitssollwert) sein.
Kurzregel: Ein Bewegungsmelder steuert den Betriebszustand oder eine Vorgabe, nicht „das LED-Panel an sich“.
Sensorprinzipien: PIR, HF und Dual-Sensoren
Welche Bewegung zuverlässig erkannt wird, hängt vom Sensorprinzip und von der Umgebung ab.
PIR (Infrarot)
PIR-Sensoren reagieren auf Änderungen von Wärmestrahlung im Erfassungsfeld und sind plausibel, wenn Personenbewegung die Hauptauslösequelle ist.
PIR kann empfindlich auf Sichtlinien und Abschattungen reagieren, wenn der Sensor „nicht sieht“, was er erfassen soll.
HF (Mikrowelle)
HF-Sensoren erfassen Veränderungen eines hochfrequenten Feldes und können auch kleinste Bewegungen anders bewerten als PIR.
HF kann je nach Umgebung Auslösungen begünstigen, die aus Nutzersicht „unerwartet“ wirken, weil Reflexionen und Durchdringungen eine Rolle spielen können.
Dual-Sensor / Kombinationssensor
Kombinationssensoren können mehrere Erfassungsprinzipien zusammenführen und die Auslösung über eine Logik absichern, abhängig von Ausführung und Parametrierung.
Kurzregel: Sensorprinzip ist eine Umgebungsfrage, nicht nur eine Gerätefrage.
Bewegungsmelder vs Präsenzmelder: funktionale Abgrenzung
Ein Bewegungsmelder ist auf erkennbare Bewegung als Trigger ausgerichtet.
Ein Präsenzmelder kann auf feinere Veränderungen ausgelegt sein und eher als Regelbaustein verstanden werden, sofern das System einen Regelbetrieb vorsieht.
Kurzregel: Wenn du konstante Grundhelligkeit mit Automatik möchtest, ist eine Regel-Logik plausibel erforderlich, nicht nur ein Schaltkontakt.
Schalten oder Regeln: Zwei Systemarten mit unterschiedlichen Anforderungen
Schalten (Ein/Aus)
Beim Schalten löst der Sensor einen definierten Schaltzustand aus, der das Panel einschaltet und nach Ablauf (z. B. Nachlaufzeit) wieder ausschaltet.
Die kritische Stelle ist, wo geschaltet wird: vor dem Treiber (Netzseite) oder auf einer Steuerschnittstelle (treiberseitig).
Regeln (Helligkeit, Szenen, Konstantlicht)
Beim Regeln liefert der Sensor eine Vorgabe, die vom System ausgewertet wird, z. B. Helligkeitswert, Präsenzstatus oder eine Regelkurve.
Regeln setzt voraus, dass Treiber, Steuerung und Sensor eine kompatible Schnittstelle und Logik haben.
Kurzregel: Regeln ist ein Systemverbund aus Sensor, Logik und Treiberfreigabe, nicht nur „ein Sensor am Panel“.
Woran erkenne ich die Architektur im System?
Eine sichere Einordnung gelingt über Angaben und Anschlusslogik, nicht über die Optik.
- Sensor schaltet Netzseite: plausibel, wenn der Sensor als Schaltelement für die Versorgung ausgelegt ist und das System so dokumentiert ist.
- Sensor liefert Steuersignal: plausibel, wenn Treiber oder Controller einen definierten Steuereingang ausweisen und der Sensor dieses Signal liefern soll.
- Sensor ist Teil eines Gesamtsystems: plausibel, wenn eine zentrale Steuerung (z. B. Automationslogik) die Auswertung übernimmt und der Sensor nur Ereignisse meldet.
Kurzregel: Die Systemdokumentation (Treiber, Sensor, Steuerung) ist die belastbarste Quelle für die Architektur.
Treiber-Kompatibilität: Stabilität entscheidet sich am elektrischen Betriebsmodell
Ein LED-Panel benötigt eine Stromregelung.
Diese Stromregelung erfolgt je nach System extern im Treiber (Konstantstrom) oder ist im Panel beziehungsweise im Modulsystem integriert (dann kann die Versorgung als Konstantspannung ausgeführt sein).
Wenn ein Sensor die Versorgung schaltet, können Einschaltverhalten, Lastbereich und Freigaben relevant werden, ohne dass das Panel defekt sein muss.
Kurzregel: Bei Auffälligkeiten ist die Kombination aus Treiber, Schaltpunkt und Steuerart ein plausibler Prüfbereich vor dem Bauteiltausch.
Parameter, die den Alltag bestimmen
Unabhängig vom Sensorprinzip bestimmen Parameter, ob das Licht „logisch“ wirkt.
- Erfassungsfeld: Form und Ausrichtung entscheiden, welche Bereiche überhaupt erfasst werden.
- Nachlaufzeit: definiert, wie lange das Licht nach der letzten Erkennung aktiv bleibt.
- Helligkeitsabhängigkeit: je nach System kann eine Dämmerungslogik verhindern, dass bei ausreichendem Umgebungslicht eingeschaltet wird.
- Regelziel: bei Regelbetrieb ist entscheidend, ob eine Zielhelligkeit oder nur ein Schaltzustand vorgesehen ist.
Kurzregel: Ein gutes Ergebnis entsteht aus passendem Erfassungsfeld und passenden Parametern, nicht aus maximaler Empfindlichkeit.
Praxisblock: Schnellcheck ohne Messgeräte
Dieser Schnellcheck hilft, typische Fehlannahmen zu vermeiden und Symptome sauber einzuordnen.
- Dokumente prüfen: Treibertyp, Ausgangsart und Freigaben zur Steuerung oder Schaltung sind plausibel vorhanden.
- Symptom sauber benennen: flackert, bleibt an, schaltet zu spät, löst ohne erkennbare Bewegung aus, reagiert nicht.
- Schaltpunkt klären: wird die Versorgung geschaltet oder ein Steuersignal genutzt.
- Parameter prüfen: Nachlaufzeit, Empfindlichkeit und Helligkeitsabhängigkeit sind plausibel eingestellt.
Kurzregel: Erst Architektur und Parameter klären, dann Komponenten bewerten.
Typische Fehlannahmen, die zu Fehlkäufen führen können
Fehlannahme: „Jeder Bewegungsmelder kann jedes Panel dimmen.“
Einordnung: Dimmen ist nur plausibel, wenn Treiber und Steuerart kompatibel sind und das System die Regelung vorsieht.
Fehlannahme: „Flackern bedeutet Defekt am Panel.“
Einordnung: Flackern kann durch Treiberkompatibilität, Schaltpunkt oder Steuerlogik entstehen.
Fehlannahme: „Mehr Empfindlichkeit ist immer besser.“
Einordnung: Höhere Empfindlichkeit kann zu Auslösungen führen, die im Alltag als unplausibel wahrgenommen werden.
FAQ: LED-Panel mit Bewegungsmelder
Was bedeutet ein Bewegungsmelder bei LED-Panels technisch?
Ein Sensor erkennt Bewegung oder Präsenz und löst je nach System einen Schaltbefehl oder eine Regelvorgabe aus, die vom Treiber oder einer Steuerlogik umgesetzt wird.
Was ist der Unterschied zwischen Bewegungsmelder und Präsenzmelder?
Ein Bewegungsmelder ist auf Bewegung als Trigger ausgerichtet, ein Präsenzmelder kann auf feinere Veränderungen ausgelegt sein und eher als Regelbaustein funktionieren, wenn das System Regelbetrieb vorsieht.
Welches Sensorprinzip ist besser: PIR oder HF?
Das hängt von der Umgebung ab, weil PIR und HF unterschiedliche Änderungen erfassen und dadurch in bestimmten Räumen unterschiedlich plausibel reagieren können.
Schaltet ein Bewegungsmelder das Panel nur ein und aus oder kann er dimmen?
Dimmen ist nur plausibel, wenn Treiber und Steuerart eine Regelung unterstützen und der Sensor ein dafür vorgesehenes Signal liefert.
Wo sitzt der Sensor im System: vor dem Treiber oder als Steuersignal?
Je nach System kann der Sensor die Versorgung schalten oder ein Steuersignal an Treiber oder Controller liefern; maßgeblich sind Angaben und Anschlusslogik.
Welche Rolle spielt der Treibertyp bei Bewegungsmeldern?
Der Treiber bestimmt Ausgangsart und Stabilität; eine unpassende Kombination aus Treiber, Steuerart und Schaltpunkt kann Auffälligkeiten verursachen, ohne dass das Panel defekt ist.
Warum kann ein Panel nach Bewegung flackern?
Flackern kann aus Treiberkompatibilität, Steuerlogik oder aus dem Schaltpunkt resultieren, wenn das System nicht für diese Kombination vorgesehen ist.
Warum bleibt das Licht an oder schaltet sehr spät aus?
Plausible Ursachen sind Nachlaufzeit, Empfindlichkeit, Erfassungsfeld oder eine Regel-Logik, die nicht als reiner Ein/Aus-Betrieb ausgelegt ist.
Warum löst der Sensor aus, obwohl niemand sichtbar läuft?
Je nach Sensorprinzip und Umgebung können Reflexionen, Abschattungen oder Feldänderungen eine Auslösung begünstigen; Parameter und Erfassungsfeld sind der erste Prüfbereich.
Kann ein Bewegungsmelder mehrere Panels steuern?
Das ist plausibel, wenn Schaltleistung, Treiberkonzept und Freigaben zur Systemkombination passen und die Steuerart dafür vorgesehen ist.
Welche Parameter sind bei der Auswahl besonders wichtig?
Wichtig sind Erfassungsfeld, Nachlaufzeit, Helligkeitsabhängigkeit und die Frage, ob nur geschaltet oder geregelt werden soll.
Was ist bei 230 V im Zusammenhang mit Bewegungsmeldern zu beachten?
Arbeiten an Netzspannung gehören in fachkundige Hände; entscheidend sind Freigaben, sichere Anschlusslogik und ein System, das für die vorgesehene Schalt- oder Steuerart ausgelegt ist.
