RGB LED Panels erzeugen farbiges Licht über mehrere getrennte Kanäle und benötigen dafür eine passende Treiber- und Steuerlogik. Diese Seite ordnet die Technik ein, grenzt RGB von RGBW und RGB+CCT ab und zeigt Prüf- und Auswahlregeln, damit dein System planbar funktioniert. Grundlagen zu Panel-Systemen findest du in der Übersicht zu LED-Panels.
Definition: Was ein RGB LED Panel ist
Ein RGB LED Panel ist eine Leuchte mit getrennten Farbkanälen (Rot, Grün, Blau), die über eine Steuerung gemischt werden. Der praktische Unterschied zwischen „RGB“ und „RGBW/RGB+CCT“ liegt nicht im Namen, sondern in der Kanalstruktur und in der Art, wie Weißlicht erzeugt wird.
Merksatz: Bei RGB entscheidet die Kanalstruktur, ob Farbe und Weißlicht im Alltag planbar sind.
Gilt für / gilt nicht für
Gilt für
- RGB Panels mit 3 Kanälen (R, G, B) und externer oder integrierter Steuerlogik.
- RGBW Panels mit zusätzlichem Weißkanal (W), wenn dieser als eigener Kanal ausgeführt ist.
- RGB+CCT Panels mit RGB plus zwei Weißkanälen (Warmweiß, Kaltweiß), wenn Kanäle und Steuerung dafür ausgelegt sind.
Gilt nicht für
- Einfarbige Panels ohne getrennte Farbkanäle.
- Setups, bei denen Kanalstruktur, Anschlussbild oder Freigaben nicht nachvollziehbar sind.
- Umbauten an Netzspannung, Treibern oder festen Anschlüssen ohne Elektrofachkraft.
Merksatz: Wenn Kanalbelegung und Freigaben unklar sind, ist das System vor Inbetriebnahme nicht ausreichend spezifiziert.
Was bedeutet RGB bei LED-Panels?
RGB steht für Rot, Grün und Blau. Durch additive Mischung dieser drei Kanäle entsteht ein gewünschter Farbton. Die resultierende Farbe hängt vom Verhältnis der Kanäle ab.
Kurzregel: Bei RGB entsteht Farbe durch Kanal-Mischung (R/G/B), nicht durch „Umschalten“ einer weißen Lichtquelle.

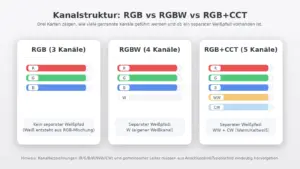

RGB, RGBW und RGB+CCT: klare Abgrenzung
RGB ist ein 3-Kanal-System (R/G/B). RGBW ergänzt einen separaten Weißkanal (W). RGB+CCT kombiniert RGB mit zwei Weißkanälen (Warmweiß und Kaltweiß), um farbiges Licht und ein einstellbares Weißspektrum in einem System abzubilden.
Kurzregel: Wenn du planbares Weißlicht brauchst, ist ein separater Weißpfad (RGBW oder RGB+CCT) systemseitig plausibler als „Weiß aus RGB-Mischung“.
Wenn dein Ziel ein Panel mit farbigem Licht plus einstellbarem Weiß ist, führt die Auswahl in der Praxis häufig in Richtung RGB+CCT LED Panels.
Wo entsteht der Farbwechsel im System?
Farbwechsel ist das Ergebnis aus LED-Kanälen und Ansteuerung. Je nach Konzept liegt die Logik im Controller, im Treiber oder in einer integrierten Elektronik im Panel.
Variante A: Panel mit integrierter Logik
Bei integrierten Systemen können Treiber und Steuerung funktional zusammenarbeiten. Entscheidend sind Anschlussbild, Freigaben und die Art der Steuerung (z. B. Funk oder App), nicht die Optik des Panels.
Merksatz: Integrierte Logik ist nur dann planbar, wenn Anschlussbild und Freigaben zum System passen.
Variante B: Panel mit externem RGB-Controller
Ein externer Controller erzeugt die Kanalsignale. Die Versorgung stellt in diesem Fall häufig ein separates Netzteil bereit, während der Controller die Kanäle schaltet oder regelt.
Merksatz: Bei externer Steuerung ist der Controller das zentrale Bauteil für Farbwechsel, Szenen und Kanalzuordnung.
Variante C: RGBW oder RGB+CCT mit getrennten Weißkanälen
Bei zusätzlichen Weißkanälen steigt die Kanalzahl und damit die Komplexität der Steuerung. Das ist kein Nachteil, wenn Controller, Kanalbelegung und Freigaben zueinander passen.
Merksatz: Mehr Kanäle bedeuten mehr Anforderungen an Controller-Profil und Verdrahtung, nicht automatisch mehr Risiko.
Kanalzahl und Anschlusslogik: was du vorab klären musst
RGB benötigt drei getrennte Kanäle plus eine gemeinsame Bezugsleitung (je nach System als gemeinsamer Plus- oder Minuspol). RGBW und RGB+CCT benötigen entsprechend mehr Kanäle. Welche Leitung „gemeinsam“ ist, ist systemabhängig und muss aus Anschlussbild, Beschriftung oder Dokumentation abgeleitet werden.
Kurzregel: Kanalzahl und „gemeinsamer Leiter“ sind das Zentrum der Verdrahtungslogik; wenn das nicht eindeutig ist, ist das System vor Inbetriebnahme nicht ausreichend spezifiziert.
Helligkeit, Farbe und Weiß: was wird tatsächlich geregelt?
Helligkeit kann als Gesamtregelung oder kanalbezogen umgesetzt sein. Farbsättigung und Farbton entstehen aus dem Mischverhältnis. Weißkanäle (RGBW/RGB+CCT) werden zusätzlich geregelt, wenn „Weißlicht“ nicht aus RGB-Mischung gebildet werden soll.
Kurzregel: RGB regelt Farbkanäle; Weiß wird bei RGBW/RGB+CCT separat erzeugt und dadurch besser steuerbar.
Praxisblock: Architektur schnell prüfen (ohne Messgeräte)
- Prüfe, ob ein separates Steuergerät vorhanden ist (Controller, Empfänger, Hub).
- Prüfe Typenschilder: Versorgungsspannung, Ausgangsart, Kanalzahl, Steuerart und Freigaben.
- Prüfe Anschlussbilder am Panel und am Controller auf eindeutige Kanalbezeichnungen (R, G, B, W, WW, CW) und auf eine klar definierte gemeinsame Bezugsleitung.
Kurzregel: Dokumentation schlägt Vermutung: Typenschild, Anschlussbild und Freigaben sind die belastbare Quelle für Kanalbelegung und Kompatibilität.
Entscheidungsblock: Auswahl- und Prüfregeln für RGB-Systeme
Input-Parameter (vorher festhalten)
- Zielbild: primär Farbe/Szenen oder auch Weißlicht als Alltagslicht.
- Kanaltyp: RGB, RGBW oder RGB+CCT.
- Steuerung: Fernbedienung, Wandpanel, App oder Smart-Home-Plattform.
- Systemarchitektur: integrierte Logik oder externer Controller.
- Verdrahtung: Kanalbezeichnungen und gemeinsamer Leiter (Common + oder Common -).
- Zonen/Synchronität: eine Leuchte oder mehrere Panels gemeinsam.
- Dimmung: in Farbe, in Weiß, oder beides; relevanter Helligkeitsbereich (Abendbetrieb).
- Zugänglichkeit: erreichst du Treiber/Controller später ohne großen Rückbau?
Wenn–dann-Regeln (entscheidungsleitend)
- Wenn Weißlicht eine Hauptfunktion sein soll, dann priorisiere RGBW oder RGB+CCT statt RGB-Mischweiß.
- Wenn du Warmweiß und Kaltweiß gezielt steuern willst, dann ist RGB+CCT naheliegend, weil Warmweiß und Kaltweiß getrennt geführt werden.
- Wenn du ein externes Steuergerät nutzt, dann muss dessen Kanalprofil zur Kanalzahl passen (RGB vs RGBW vs RGB+CCT).
- Wenn Farben „falsch“ oder vertauscht erscheinen, dann prüfe zuerst die Kanalzuordnung (R/G/B/W/WW/CW) und den gemeinsamen Leiter.
- Wenn Flackern oder Sprünge nur im gedimmten Betrieb auftreten, dann ist die Freigabe der Treiber- und Steuersignalkette der erste Prüfpunkt.
- Wenn nur ein Kanal funktioniert, dann prüfe einen Leitungsfehler oder einen Controller-Ausgang, bevor du am Panel selbst suchst.
- Wenn mehrere Panels synchron laufen sollen, dann wähle ein System mit Zonen- oder Gruppierungslogik und verifiziere das im Testbetrieb.
- Wenn du Controller/Empfänger später nicht erreichst, dann steigt das Risiko für Rückbau bei Fehlerdiagnose; plane Zugriff oder eine zugängliche Position.
Abbruchkriterien (Stopp, bevor du montierst oder umbaut)
- Kanalstruktur und gemeinsamer Leiter sind nicht eindeutig dokumentiert oder beschriftet.
- Controller-Profil passt nicht zur Kanalzahl oder es gibt keine nachvollziehbare Freigabe zur Kombination.
- Tests zeigen Flackern, Aussetzer oder unplausibles Verhalten im Nutzbereich, das sich nicht durch korrekte Zuordnung beheben lässt.
Merksatz: Die schnellste Stabilitätsregel ist: Kanalprofil, Freigabe und Verdrahtung müssen zueinander passen.
Umsetzen: Montage- und Test-Workflow (mit Checks)
Vorbereitung
- Werkzeug: Maßband, Bleistift/Malerband, Smartphone-Kamera (Zeitlupe, falls verfügbar).
- Unterlagen: Anschlussbild, Typenschilddaten, Freigaben zu Controller und Treiber.
- Testszenen: reine Farben (Rot, Grün, Blau), Mischfarben, Weißmodus (falls vorhanden), gedimmter Abendbereich, Szenen/Programme.
Schritte
- Systemtyp festlegen: RGB, RGBW oder RGB+CCT anhand Dokumentation und Beschriftung klären.
- Controller-Logik prüfen: Kanalprofil und Ausgangsart zur Kanalzahl und zum Panel abgleichen.
- Verdrahtung prüfen: gemeinsame Bezugsleitung identifizieren und Kanäle R/G/B/W/WW/CW eindeutig zuordnen.
- Position markieren: Panelumriss mit Malerband anzeichnen und Sichtachsen prüfen (Blendung, Reflexe).
- Inbetriebnahme testen: erst Vollhelligkeit, dann Farben, dann Weiß, danach Dimmung und Szenen.
- Smartphone-Video-Test: bei Dimmung und Szenen auf Unruhe/Flimmern prüfen.
- Akzeptanzkriterien abhaken und erst dann die Montage final schließen.
Checks und Akzeptanzkriterien
- Akzeptanz: Farben sind reproduzierbar und Kanalzuordnung stimmt (R/G/B eindeutig).
- Akzeptanz: Weißmodus ist für die geplante Nutzung passend oder wird separat über W/WW/CW erzeugt.
- Akzeptanz: Kein sichtbares Flimmern im Video-Test im relevanten Dimm- und Szenenbereich.
- Akzeptanz: Zonen/Synchronität funktionieren nachvollziehbar, wenn mehrere Panels genutzt werden.
Merksatz: Teste Weiß, Farbe und Dimmung getrennt, weil Fehler nur in einem Modus auftreten können.
Fehler & Diagnose: Symptom → Prüfschritt → Ursache → Fix
1) Farben sind vertauscht oder wirken „falsch“
- Prüfschritt: Kanalbelegung am Controller-Ausgang und am Panel gegen Anschlussbild prüfen (R/G/B).
- Ursache: Vertauschte Kanäle oder falscher gemeinsamer Leiter (Common +/Common -).
- Fix: Verdrahtung korrekt zuordnen und Controller-Profil zur Kanalzahl prüfen.
2) „Weiß“ wirkt rosa, bläulich oder nicht stabil
- Prüfschritt: Prüfe, ob Weiß aus RGB-Mischung entsteht oder ob W/WW/CW separat angesteuert wird.
- Ursache: Mischweiß passt im Raum nicht oder Weißkanäle sind falsch zugeordnet/konfiguriert.
- Fix: Bei Weißanforderung auf RGBW/RGB+CCT mit korrekter Zuordnung umstellen oder Konfiguration anpassen.
3) Flackern, Sprünge oder Aussetzer beim Farbwechsel
- Prüfschritt: Smartphone-Video im problematischen Modus; Test mit Vollhelligkeit und ohne Szenen.
- Ursache: Nicht freigegebene Kombination, ungünstige Steuersignale, instabile Versorgung unter Last.
- Fix: Kombination nach Freigaben korrigieren, Controller/Treiber passend wählen, Versorgung prüfen lassen.
4) Nur ein Farbkanal funktioniert
- Prüfschritt: Kanaltausch am Controller-Ausgang (nur wenn spannungsfrei und fachgerecht) oder Leitungsprüfung durch Fachkraft.
- Ursache: Unterbrechung in einem Kanal, defekter Controller-Ausgang, falsche Kanalzuordnung.
- Fix: Defekten Kanal identifizieren und Kabel/Controllerausgang fachgerecht instandsetzen.
5) Szenen laufen nicht synchron oder reagieren verzögert
- Prüfschritt: Teste Nähe zur Steuerung und reduziere Distanz/Hindernisse; prüfe Zonen-/Gruppenzuordnung.
- Ursache: Systemlogik/Zonen falsch eingerichtet oder Funk-/Busbedingungen unpassend.
- Fix: Zonen neu einrichten, Empfängerposition verbessern, Systemvorgaben einhalten.
6) Dimmung funktioniert nur in einem Modus (nur Farbe oder nur Weiß)
- Prüfschritt: Weiß- und Farbmodus getrennt dimmen; prüfe, ob Controller/Treiber beide Modi freigibt.
- Ursache: Dimmlogik passt nur zu einem Kanalpfad oder Controllerprofil ist unpassend.
- Fix: Controllerprofil korrigieren oder Komponenten wählen, die beide Modi freigeben.
Merksatz: Wenn ein Fehler „modusabhängig“ ist, liegt die Ursache oft in Profil, Kanalzuordnung oder Freigabe der Steuerkette.
FAQ
Was ist ein RGB-LED-Panel?
Ein RGB-LED-Panel ist eine Leuchte mit getrennten Farbkanälen (Rot, Grün, Blau), deren Mischverhältnis farbiges Licht erzeugt.
Wie entsteht Farbe bei RGB?
Farbe entsteht durch additive Mischung der Kanäle R, G und B; der Farbton hängt vom Verhältnis der Kanalanteile ab.
Was ist der Unterschied zwischen RGB und RGBW?
RGBW ergänzt zum RGB-System einen separaten Weißkanal, damit Weißlicht nicht ausschließlich aus RGB-Mischung gebildet werden muss.
Was bedeutet RGB+CCT?
RGB+CCT kombiniert RGB mit zwei Weißkanälen (Warmweiß und Kaltweiß), um Farbwechsel und ein einstellbares Weißspektrum abzubilden.
Brauche ich für RGB immer einen Controller?
RGB benötigt eine Ansteuerlogik für die Kanäle. Diese kann in einem externen Controller liegen oder als integrierte Lösung im System umgesetzt sein; maßgeblich sind Anschlussbild und Freigaben.
Warum ist die Kanalbelegung so wichtig?
Weil Farbverhalten und Funktion direkt von der Zuordnung der Kanäle (R/G/B/W/WW/CW) und der gemeinsamen Bezugsleitung abhängen.
Was bedeutet „gemeinsamer Leiter“ bei RGB-Systemen?
Viele Systeme führen eine gemeinsame Bezugsleitung (je nach Konzept als gemeinsamer Plus- oder Minuspol) und schalten oder regeln die einzelnen Farbkanäle separat.
Warum wirkt „Weiß“ bei RGB manchmal unnatürlich?
Wenn Weiß aus RGB-Mischung erzeugt wird, hängt der Eindruck von Mischkurve und Kalibrierung ab; ein separater Weißkanal (RGBW/RGB+CCT) macht Weiß planbarer.
Woran kann es liegen, wenn Farben vertauscht sind?
Ein plausibler Grund ist eine vertauschte Kanalzuordnung oder eine nicht passende gemeinsame Bezugsleitung; auch eine falsche Controller-Konfiguration zur Kanalstruktur kann das auslösen.
Was sind plausible Ursachen für Flackern oder Aussetzer beim Farbwechsel?
Plausible Ursachen sind fehlende Freigaben im Systemweg, eine ungeeignete Signalführung oder eine Versorgung, die unter Last nicht stabil bleibt.
Welche Variante ist sinnvoll, wenn ich planbares Weißlicht brauche?
Wenn Weißlicht eine zentrale Anforderung ist, ist ein Konzept mit separatem Weißpfad (RGBW oder RGB+CCT) plausibler als Weiß aus RGB-Mischung.
Darf ich Treiber und Anschlüsse selbst verändern?
Arbeiten an Netzspannung, Treibern und fest installierten Anschlüssen gehören in die Hände einer Elektrofachkraft; für die Systemklärung sind Typenschilder und Anschlussbilder die sichere erste Prüfebene.
Stand: Februar 2026. Aussagen sind als Prüflogik formuliert; die konkrete Kompatibilität ist ohne Anschlussbild, Typenschild und Freigaben nicht verifizierbar.
HowTo: RGB LED Panel System klären und vor der Montage testen
Diese Anleitung führt dich über Kanalstruktur, Controllerprofil und Praxis-Checks, damit Farbwechsel und Weißmodus planbar funktionieren.
Schritt 1: Ziel festlegen (Farbe, Weißlicht oder beides)
Entscheide, ob du primär farbige Akzente willst oder ob Weißlicht als Alltagslicht wichtig ist.
Schritt 2: Kanaltyp bestimmen (RGB, RGBW oder RGB+CCT)
Prüfe Dokumentation und Beschriftung, ob ein Weißkanal (W) oder Warmweiß/Kaltweiß (WW/CW) separat vorhanden ist.
Schritt 3: Systemarchitektur prüfen (integriert oder externer Controller)
Klär, ob ein separater Controller/Empfänger vorhanden ist und ob dessen Kanalprofil zur Kanalzahl passt.
Schritt 4: Anschlusslogik verifizieren (Kanäle und gemeinsamer Leiter)
Gleiche Anschlussbild und Kanalbezeichnungen (R/G/B/W/WW/CW) ab und identifiziere den gemeinsamen Leiter (Common + oder Common -) gemäß Dokumentation.
Schritt 5: Testbetrieb durchführen (Weiß, Farbe, Szenen)
Teste Vollhelligkeit, Primärfarben, Mischfarben und den Weißmodus getrennt, bevor du die Montage final schließt.
Schritt 6: Dimmung und Smartphone-Video-Test
Teste Dimmung in Weiß und Farbe und prüfe per Smartphone-Video (Zeitlupe, falls verfügbar) auf Unruhe oder Flimmern im Nutzbereich.
Schritt 7: Akzeptanzkriterien abhaken und Zugriff sichern
Finalisiere erst, wenn Kanalzuordnung, Stabilität und Zonenlogik passen und Controller/Treiber bei Bedarf erreichbar bleiben.
