CCT-LED-Panels sind Panels mit veränderbarer Lichtfarbe innerhalb eines Weißlichtbereichs, bei denen Farbtemperatur und Helligkeit als Systemfunktionen umgesetzt werden.
Grundbegriffe zu LED-Panels und deren Systemlogik findest du unter LED-Panels.
„CCT“ beschreibt nicht nur eine Lichtfarbe, sondern eine Regelaufgabe: Das System muss zwei Weißanteile so mischen, dass die gewünschte Farbtemperatur entsteht.
Kurzregel: Bei CCT entscheidet die Systemart (Treiber, Kanalführung, Steuerung) darüber, ob eine Regelung zuverlässig und reproduzierbar funktioniert.
Was bedeutet CCT bei LED-Panels?

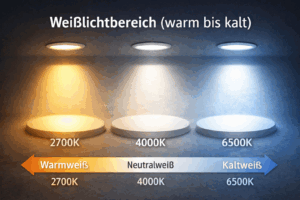

CCT steht für „Correlated Color Temperature“ und beschreibt die einstellbare Farbtemperatur eines Weißlichtsystems.
Technisch wird CCT als Mischzustand umgesetzt, bei dem zwei Weißkanäle oder eine integrierte CCT-Logik die resultierende Lichtfarbe bestimmen.
Kurzregel: CCT ist eine Mischfunktion, keine einzelne LED-Eigenschaft.

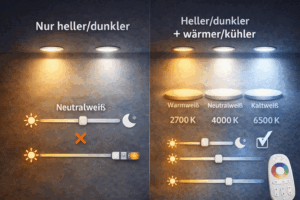

Abgrenzung: CCT ist nicht automatisch „dim-to-warm“
CCT bedeutet, dass die Farbtemperatur gezielt über einen Bereich eingestellt werden kann.
Dim-to-warm ist ein separates Konzept, bei dem sich die Farbtemperatur mit der Helligkeit gekoppelt verändert, abhängig vom Systemdesign.
Kurzregel: Ob Farbtemperatur und Helligkeit gekoppelt oder getrennt regelbar sind, ist eine Systemfrage und muss aus Angaben oder Freigaben hervorgehen.
Welche CCT-Systemarten sind bei Panels plausibel?
In der Praxis lassen sich CCT-Umsetzungen nach der Logik der Kanalführung und Regelung unterscheiden.
Variante A: Zwei Weißkanäle mit externer Steuerung
Hier wird die Mischfunktion über eine externe Steuerung abgebildet, die die Anteile der beiden Weißkanäle vorgibt.
Maßgeblich ist, wie Kanäle bezeichnet sind und welche Ausgangsart der Treiber liefert.
Variante B: CCT-Treiber mit definiertem Steuereingang
Hier übernimmt der Treiber einen Teil der Regelaufgabe und erwartet ein passendes Steuersignal, das laut Datenblatt freigegeben ist.
Entscheidend ist, ob Steuerart, Treiber und Panel als Kombination vorgesehen sind.
Variante C: Integrierte CCT-Logik im Panel oder Modulsystem
Hier kann die Regelung im System integriert sein, sodass die Versorgung als Basisversorgung dient und die Mischlogik intern umgesetzt wird.
Kurzregel: CCT kann extern, treiberseitig oder integriert umgesetzt sein; die Anschluss- und Steuerlogik ergibt sich aus der jeweiligen Systemauslegung.
Woran erkennst du die Systemart ohne Messgeräte?
Eine sichere Einordnung gelingt über Angaben und Anschlusslogik, nicht über die Optik des Panels.
- Typenschild und Datenblatt: Hinweise zu Ausgangsart, Kanalbezeichnungen und Steuereingängen sind die belastbarste Quelle.
- Anschlussbild: Getrennte Kanalangaben (z. B. zwei Weißkanäle) sprechen für eine Mischlogik über Kanäle.
- Treiberangaben: Ein expliziter Steuereingang mit Freigaben deutet auf eine treiberseitige Regelung hin.
- Systemdokumentation: Wenn Mischlogik „im System“ beschrieben ist, ist eine integrierte Umsetzung plausibel.
Kurzregel: Entscheidend ist, was Treiber und Panel laut Angaben erwarten, nicht was „typisch“ wirkt.

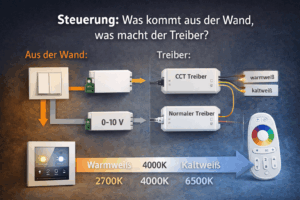

Treiber- und Steuerkompatibilität: die zentrale Fehlerquelle bei CCT
Ein CCT-Panel benötigt eine Stromregelung und eine Mischlogik, die zur Systemart passt.
Stromregelung kann extern im Treiber liegen oder systemseitig integriert sein; die Mischlogik kann über Kanäle oder über eine definierte Steuerfunktion realisiert werden.
Wenn Treiber, Steuerung und Panel nicht zueinander passen, kann das System unplausibel reagieren, ohne dass die LED-Fläche defekt ist.
Kurzregel: CCT-Probleme sind häufig Kompatibilitätsprobleme zwischen Kanalführung, Treiberausgang und Steuersignal, nicht „falsche Lichtfarbe“ als Bauteilfehler.
Praxisblock: Schnellcheck zur CCT-Regelung und typische Symptome
Dieser Schnellcheck hilft, Fehlannahmen zu vermeiden, bevor Komponenten getauscht oder falsch kombiniert werden.
- Regler wirkt invertiert: Wenn „warm“ kälter wird oder „kalt“ wärmer wird, ist eine vertauschte Kanalzuordnung oder eine nicht passende Steuerlogik plausibel.
- Zwischenstufen sind nicht reproduzierbar: Wenn gleiche Einstellungen unterschiedlich wirken, sind Kompatibilität, Signalinterpretation oder Systemregelung als Prüfbereich plausibel.
- Farbtemperatur springt: Wenn Übergänge nicht gleichmäßig sind, sind Kanalführung, Regelkurve oder Treiberfreigaben als Prüfbereich plausibel.
- Helligkeit beeinflusst die Lichtfarbe unerwartet: Dann ist eine Kopplung im Systemdesign oder eine falsche Kombination aus Regelung und Versorgung plausibel.
Kurzregel: Symptome sind Diagnosehinweise auf Systemlogik, nicht automatisch ein Defekt der LED-Fläche.
Auswahlregeln: Wie du Fehlkäufe bei CCT-Panels vermeidest
Für eine belastbare Auswahl sind die Angaben zur Systemart, zur Steuerung und zur vorgesehenen Kombination entscheidend.
- Regelziel klären: Soll die Farbtemperatur unabhängig von der Helligkeit einstellbar sein oder ist eine Kopplung akzeptabel?
- Systemart identifizieren: Zwei Kanäle, treiberseitige Regelung oder integrierte Logik bestimmen, welche Komponenten zusammenpassen.
- Freigaben prüfen: Die Freigaben von Treiber und Steuerung müssen zur gewünschten Regelart passen.
- Dokumentation priorisieren: Typenschild, Anschlussbild und Datenblatt sind belastbarer als Produktnamen oder Kurzbeschreibungen.
Kurzregel: Bei CCT ist die dokumentierte Systemkombination wichtiger als einzelne Schlagworte wie „tunable“ oder „CCT“.
FAQ: LED-Panel CCT Vergleich
Was bedeutet CCT bei LED-Panels?
CCT beschreibt eine veränderbare Farbtemperatur im Weißlichtbereich, die als Mischzustand über zwei Weißanteile oder über eine integrierte CCT-Logik umgesetzt wird.
Worin unterscheidet sich CCT von dim-to-warm?
CCT bedeutet eine gezielte Einstellung der Farbtemperatur, während dim-to-warm eine Kopplung von Helligkeit und wärmerer Lichtfarbe als Systemkonzept beschreibt.
Welche CCT-Systemarten sind bei Panels plausibel?
Plausibel sind zwei Weißkanäle mit externer Steuerung, eine treiberseitige CCT-Regelung mit definiertem Steuereingang oder eine integrierte CCT-Logik im System.
Woran erkenne ich die Systemart ohne Messgeräte?
Die Systemart lässt sich über Typenschild, Datenblatt, Anschlussbild, Kanalbezeichnungen und Hinweise zu Steuereingängen einordnen.
Warum ist die Treiberwahl bei CCT so kritisch?
Treiber bestimmt Ausgangsart und Regelbarkeit; wenn Ausgangsart, Kanalführung und Steuerung nicht zusammenpassen, kann das System unplausibel reagieren.
Können Farbtemperatur und Helligkeit immer getrennt geregelt werden?
Das hängt vom Systemdesign ab; getrennte Regelung ist nur plausibel, wenn Treiber, Steuerung und Panel diese Logik vorsehen.
Warum wird „warm“ manchmal kälter und „kalt“ manchmal wärmer?
Das ist als Symptom für vertauschte Kanalzuordnung oder eine nicht passende Steuerlogik plausibel.
Warum sind Zwischenstufen manchmal nicht reproduzierbar?
Als Prüfbereich sind Signalinterpretation, Kompatibilität zwischen Steuerung und Treiber oder die interne Regelung plausibel.
Welche Angaben sind auf Typenschild oder Datenblatt entscheidend?
Entscheidend sind Ausgangsart, Arbeitsbereich, Kanalbezeichnungen, Steuereingänge, Freigaben zur Regelart und Hinweise zur vorgesehenen Systemkombination.
Welche Rolle spielt der Controller oder die Steuerung?
Die Steuerung gibt die Mischvorgabe vor oder liefert das Steuersignal; sie muss zur Treiberlogik und zur Systemart passen.
Was ist ein sinnvoller erster Prüfschritt bei CCT-Auffälligkeiten?
Ein sinnvoller erster Prüfschritt ist der Abgleich von Treiber- und Panelangaben sowie der Kanalbezeichnungen gegen die vorgesehene Steuerlogik.
Welche Auswahlregel reduziert Fehlkäufe am zuverlässigsten?
Die Auswahl nach dokumentierter Systemkombination aus Treiber, Steuerung und Panel reduziert Fehlkäufe zuverlässiger als die Auswahl nach Produktnamen oder Kurzlabels.
