„LED-Panel Decke“ klingt simpel, scheitert in der Praxis aber selten am Panel selbst, sondern an Untergrund, Befestigung, Kabelweg und Treiberzugang. Diese Seite beschreibt die Deckenmontage als Systementscheidung für geschlossene Deckenflächen (z. B. Beton, Stein, Holz) und grenzt sie klar von Unterdecken-Konstruktionen ab.
Definition: „LED-Panel Decke“ meint die Montage an einer tragfähigen, geschlossenen Deckenfläche (nicht Unterdecke).
Kanonischer Merksatz: Deckenmontage ist planbar, wenn Untergrund, Befestigungsart und Treiberzugang vor dem Bohren feststehen.
Diese Seite meint „geschlossene Decke“, nicht „Unterdecke“
Diese Seite bezieht sich auf Montagen an einer tragfähigen, geschlossenen Deckenfläche, bei der das Panel über geeignete Befestigungsmittel getragen wird. Wenn du eine abgehängte Decke (Unterkonstruktion) hast, ist die Logik eine andere, weil Tragprofile, Plattenaufbau und Einbautiefe die Randbedingungen bestimmen.
Wenn die Decke geschlossen und tragfähig ist und kein definierter Deckenhohlraum geplant ist, ist eine aufgesetzte Lösung der naheliegende Montagepfad. Wenn Einbautiefe und Unterkonstruktion die Randbedingung setzen, ist es funktional eine Unterdecken- bzw. Einbaulogik.
Wenn deine Decke abgehängt ist, nutze stattdessen: LED-Panel abgehängte Decke.
Definition-first: Was bedeutet „an der Decke montieren“ bei LED-Panels?
Deckenmontage bedeutet, dass das Panel mechanisch sicher an der Decke befestigt wird und die elektrische Zuleitung so geführt wird, dass keine Zugkräfte oder Quetschstellen entstehen. Zusätzlich muss der Treiber (LED-Betriebsgerät) so platziert werden, dass er erreichbar bleibt und thermisch sowie mechanisch nicht „eingeklemmt“ wird.
Wenn du die Einordnung des gesamten LED-Panel-Silos als Überblick brauchst, nutze LED-Panels – technische Wissensübersicht.
Vorab-Check: 6 Fragen, die die Montagequalität entscheiden
1) Untergrund: Trägt die Decke Schrauben/Dübel sicher (Beton/Stein/Holz) oder ist nur Plattenmaterial vorhanden? Wenn die Tragfähigkeit unklar ist, ist die Befestigungsplanung der erste Schritt.

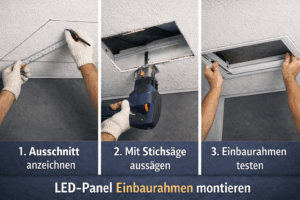

2) Montageart: Soll das Panel aufgesetzt oder bündig (Einbau) montiert werden? Einbau setzt passenden Deckenaufbau und definierte Einbautiefe voraus.
3) Kabelweg: Wo kommt die Zuleitung heraus, und wie gelangt sie ohne Quetschung zum Anschluss? Eine definierte Durchführung ist stabiler als „irgendwie hinter das Panel drücken“.
4) Treiberplatz: Liegt der Treiber im Panel/nahe am Panel oder extern (z. B. in einer Dose/Deckenhohlraum)? Für Service und Austausch ist der Zugang ein Planungskriterium.
5) Ausrichtung: Soll das Panel zentriert, an Kanten ausgerichtet oder in Reihe montiert werden? Eine Mess- und Markierlogik reduziert Schiefstand.
6) Umgebung: Gibt es Feuchte, Spritzwasser oder besondere Anforderungen (z. B. Badzonen)? Dann kann Schutzart/Installationsausführung relevant werden, unabhängig von der mechanischen Montage.
Merksatz: Erst Untergrund und Kabelweg, dann Befestigung und Treiberplatz, dann Optik und Ausrichtung.
Untergrund verstehen: Was sich bei Beton, Stein und Holz ändert
Beton/Stein: Die Befestigung hängt von Bohrbild, Dübeln und der Tragfähigkeit des Materials ab. Entscheidend ist, dass die Befestigung in tragfähigem Material sitzt und nicht in Ausbrüchen oder Hohlstellen.
Holz (z. B. Balken/Schalung): Die Befestigung kann direkt in tragfähige Holzbereiche erfolgen, sofern der Lastpfad klar ist. Ausschlaggebend ist, dass du tatsächlich im tragenden Holz befestigst und nicht in dünnen Verkleidungen.
Platten/Verkleidungen: Wenn die Decke nur aus Plattenmaterial besteht, ist die Befestigung ohne tragende Unterkonstruktion ein Risiko. In diesem Fall ist zuerst zu klären, wo tragende Punkte liegen oder welche Montageart konstruktiv sinnvoll ist.
Merksatz: Befestigung wird vom Untergrund bestimmt, nicht vom Panel.
Treiberplatz: Zugriff und Mechanik sind Teil der Deckenmontage
Treiber bedeutet LED-Betriebsgerät; je nach Paneltyp ist es ein Konstantstrom- oder Konstantspannungsgerät.
Für Austausch und Kompatibilität sind Typenschild und Herstellerfreigaben die primären Prüfpunkte; Schaltbild/Klemmenbelegung konkretisieren den Anschluss.
Unabhängig vom Typ ist entscheidend, dass der Treiber nicht „frei schwebt“, nicht auf Leitungen drückt und im Fehlerfall erreichbar bleibt. Wenn der Treiber extern platziert wird, muss der Zugang ohne Zerstörung möglich sein.

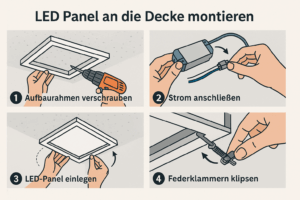

Montageablauf: 7 Schritte für eine saubere Deckenmontage

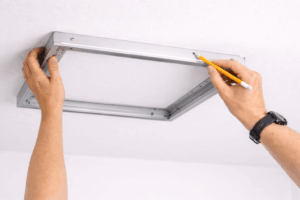

Schritt 1 – Position markieren: Lege die Position fest und markiere Achsen/Bezugskanten, damit das Panel später gerade sitzt.
Schritt 2 – Kabelauslass planen: Definiere den Kabelauslass so, dass die Zuleitung ohne Zug und ohne Quetschung zum Anschluss geführt werden kann.
Schritt 3 – Befestigungspunkte festlegen: Lege Bohrbild und Befestigungspunkte passend zum Untergrund fest, bevor du bohrst.
Schritt 4 – Bohren und befestigen: Setze Bohrungen und Befestigungen passend zum Material, damit das Panel mechanisch stabil trägt.
Schritt 5 – Treiber platzieren: Platziere den Treiber so, dass er mechanisch entlastet ist und Leitungen nicht unter Druck geraten.
Schritt 6 – Anschluss und Funktionstest: Prüfe die Funktion, bevor die Montage final „geschlossen“ ist, damit eine Korrektur ohne Voll-Demontage möglich bleibt.
Schritt 7 – Endkontrolle: Prüfe Sitz, Ausrichtung, Spaltmaß und dass keine Leitungen geklemmt sind.
Sicherheitsregel: Wenn Arbeiten am Netzanschluss erforderlich sind oder die Installation verändert wird, ist fachgerechte Ausführung entscheidend; bei Unsicherheit ist eine Elektrofachkraft die richtige Instanz.
Praxisblock: 5 Regeln, die Montagefehler zuverlässig reduzieren
Regel 1 (Tragpunkt-Logik): Wenn du nicht sicher bist, dass der Untergrund trägt, kläre Tragpunkte oder Montageart zuerst, bevor du Bohrungen setzt.
Regel 2 (Kabelweg ist ein Bauteil): Wenn die Zuleitung „irgendwo hinter das Panel“ gedrückt wird, sind Quetschstellen möglich; plane eine definierte Führung und Reserve.
Regel 3 (Treiberzugang): Wenn der Treiber nicht erreichbar bleibt, wird Fehlersuche teuer; plane den Zugang als Bestandteil der Montage.
Regel 4 (Ausrichtung über Bezugskanten): Wenn du Reihen montierst, arbeite mit Achsen/Bezugskanten statt „nach Augenmaß“.
Regel 5 (Test vor Abschluss): Wenn du vor dem finalen Schließen testest, findest du Anschluss- und Kontaktprobleme früh.
Merksatz: Untergrund, Kabelweg, Treiberzugang, Ausrichtung, Test in dieser Reihenfolge.
Typische Fehlerbilder: Diagnose ohne Rätselraten
Panel hängt schief: Auslöser: ungleich gesetzte Befestigungspunkte oder fehlende Bezugskanten bei der Markierung. Prüfpfad: Ausrichtung und Sitz der Befestigungen kontrollieren.
Panel wackelt oder klappert: Auslöser: lose Befestigung oder nicht fixierter Treiber/Leitungsreserve, die anschlägt. Prüfpfad: Fixierung und mechanische Entlastung prüfen.
Aussetzer nach Montage: Auslöser: gequetschte Leitungen oder Zug auf Klemmen/Steckern. Prüfpfad: Kabelweg, Reserve und Anschlussentlastung prüfen.
Wärmeprobleme oder frühe Ausfälle: Auslöser: ungünstige Treiberplatzierung oder fehlende Luftzirkulation an kritischen Stellen. Prüfpfad: Treiberlage und „eingeklemmte“ Bauteile kontrollieren.
FAQ: LED-Panel an der Decke
1) Was bedeutet „LED-Panel Decke“ praktisch?
Es bedeutet, dass das Panel mechanisch sicher an der Decke befestigt wird und Zuleitung sowie Treiber so platziert sind, dass keine Quetschstellen entstehen und Service möglich bleibt.
2) Ist Deckenmontage dasselbe wie „abgehängte Decke“?
Nein. Abgehängte Decken haben eine Unterkonstruktion mit eigenen Randbedingungen (Tragprofile, Einbautiefe). Für Unterdecken gelten andere Montage- und Lastpfade.
3) Was ist der wichtigste Punkt vor dem Bohren?
Die Tragfähigkeit des Untergrunds und die daraus abgeleitete Befestigungsart. Wenn das nicht geklärt ist, ist der Rest der Montage unsicher.
4) Wo sollte der Treiber sitzen?
Das hängt vom System ab. Entscheidend ist, dass er mechanisch entlastet ist und im Fehlerfall erreichbar bleibt.
5) Warum ist der Kabelweg so kritisch?
Weil gequetschte Leitungen und Zug auf Klemmen zu Aussetzern führen können. Eine definierte Durchführung und Leitungsreserve reduziert dieses Risiko.
6) Kann ich ein Panel direkt an jeder Decke montieren?
Das kann möglich sein, wenn der Untergrund tragfähig ist oder eine geeignete Befestigungsebene vorhanden ist. Bei unsicheren Plattenkonstruktionen muss die Befestigungslogik zuerst geklärt werden.
7) Woran erkenne ich, dass die Befestigung nicht passt?
Hinweise können Wackeln, Schiefstand oder nachlassender Sitz sein. Prüfe dann Befestigungspunkte, Dübel/Schrauben und tragfähige Anbindung.
8) Was ist ein plausibler Fehlerpfad bei „Flackern nach Montage“?
Ein plausibler Fehlerpfad sind Quetschstellen oder Zug auf Anschlussstellen. Prüfe zuerst Kabelweg und mechanische Entlastung, bevor du das Panel als Ursache annimmst.
9) Muss ich vor dem finalen Abschluss testen?
Ein Funktionstest vor Abschluss ist sinnvoll, weil du Anschluss- und Kontaktprobleme so ohne vollständige Demontage findest.
10) Was bedeutet „Treiber“ bei Panels?
Der Treiber ist das LED-Betriebsgerät. Je nach Paneltyp ist es Konstantstrom oder Konstantspannung; Typenschild und Herstellerfreigaben sind die Prüfbasis.
11) Wie vermeide ich schiefe Reihen bei mehreren Panels?
Arbeite mit Bezugskanten und Achsen, markiere konsequent und kontrolliere Ausrichtung vor dem finalen Festziehen.
12) Wann ist eine andere Montageart plausibel sinnvoll?
Wenn die Decke konstruktiv als Unterdecke ausgeführt ist oder keine tragfähige Befestigungsebene vorhanden ist, kann eine andere Montageart die stabilere Lösung sein.
