Ein LED-Panel für eine Odenwalddecke ist eine flache Leuchte, die in ein Deckenplattensystem (Raster-/Schienensystem) integriert wird. Ziel ist eine plan liegende, spannungsfreie Montage ohne improvisierte Befestigung.
Der Begriff „Odenwalddecke“ wird je nach Region und Deckensystem unterschiedlich benutzt. Für die Planung zählt immer das tatsächliche Decken-System (sichtbares Tragraster vs. verdeckte Kante) und das gemessene Modul- bzw. Öffnungsmaß.
Kanonischer Merksatz: Bei Odenwalddecken entscheidet zuerst System und Maß (Auflage, Raster, Öffnung), erst danach Lichtfarbe, Dimmtechnik und Steuerung.
Für die Einordnung von Bauformen, Größen und Grundbegriffen lohnt sich der Einstieg über den LED-Panels Überblick.
Definitionen: Plattenmaß, lichte Öffnung, Modulmaß
Plattenmaß ist das sichtbare Maß der Deckenplatte (das Element, das du herausnehmen kannst).
Lichte Öffnung ist das tatsächlich freie Maß im Profil, also die Öffnung, in die ein Panel konstruktiv hineinpasst.
Modulmaß beschreibt die Systemgeometrie des Tragraster-Systems, aus der sich Platten- und Öffnungsmaße ableiten.
Merksatz: Für die Passform zählt primär die lichte Öffnung, nicht die nominelle Plattengröße.
Welches System habe ich in 20 Sekunden?
Profil sichtbar und Platten liegen auf: Rasterdecke. Profil nicht sichtbar und die Platte wird geführt oder geklemmt: verdecktes System. Wenn du unsicher bist, prüfe die Entnahme: lässt sich die Platte anheben und auslegen, und bleibt eine Profilkante sichtbar.
Was ist bei Odenwalddecken aus Sicht der Montage entscheidend?
Technisch handelt es sich um eine abgehängte Decke, bei der Platten in einem Tragsystem liegen oder gehalten werden. Diese Unterscheidung ist wichtig, weil ein LED-Panel entweder als „Plattenersatz“ im Raster aufliegt oder über eine definierte Adapter-/Rahmenlogik integriert werden muss.
Wenn dein System ein sichtbares Rasterprofil hat, passt als Ergänzung diese Seite: LED-Panel in der Rasterdecke.

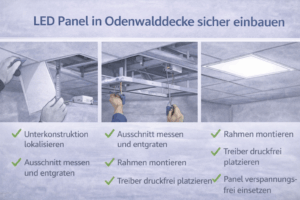

Praxis-Check in 4 Schritten: Passt ein LED-Panel in deine Odenwalddecke?
1) Rastermaß und reale Öffnung messen
Miss eine vorhandene Platte (Plattenmaß) und zusätzlich die lichte Öffnung im Profil. Profile, Plattenkanten und Toleranzen können voneinander abweichen; bei kleinen Abweichungen kann ein Panel klemmen, schief sitzen oder sichtbar auf Spannung stehen.
2) Auflageart klären
Ein Panel als eingelegter Plattenersatz ist eine passende Lösung, wenn das Tragprofil die definierte Auflage liefert und das Panel zur lichten Öffnung passt. Bei verdeckten Systemen brauchst du eine definierte Auflage oder Adapterlösung, wenn das Panel sonst keine konstruktive Auflagefläche hat.
3) Hohlraum und Treiberplatz prüfen
Ein LED-Panel nutzt je nach Ausführung einen externen Treiber. Wenn Wartung ohne Demontage geplant ist, sollte der Treiber so positioniert sein, dass er über eine entnehmbare Platte oder einen Revisionspunkt erreichbar bleibt.
4) Lastabtragung und Sicherung planen
Die Last sollte über Tragprofil und Tragwerk abgetragen werden, nicht über die Deckenplatte. Wenn Systemregeln oder Herstellervorgaben eine Zusatzsicherung vorsehen, ist eine eigenständige Sicherung am Tragwerk die robuste Lösung.
Welche Panelgröße ist bei Odenwalddecken plausibel?
Je nach System können modulare Maße wie 600 × 600 mm oder 625 × 625 mm vorkommen. Maßgeblich bleibt deine Messung der lichten Öffnung und des Plattenmaßes, weil die Systemausführung die Passform bestimmt.
Wenn dein System im 62,5er-Modul arbeitet, ist diese Größen-Seite als Ergänzung sinnvoll: LED-Panel 62×62 cm.
Kanonischer Merksatz: Ein Panel passt erst dann, wenn es konstruktiv spannungsfrei aufliegt und die Öffnung nicht klemmt.
Auswahlkriterien, die bei Odenwalddecken wirklich zählen
Sehkomfort und Blendung
In Deckenrastern von Büro- und Flurnutzungen ist Sehkomfort ein zentrales Kriterium. Eine homogene Lichtfläche und eine geeignete Abdeckung reduzieren harte Leuchtdichtekontraste im Blickfeld.
Lichtfarbe, CCT und Dimmen
Warmweiß unterstützt eine wohnliche Wirkung, Neutralweiß unterstützt eine sachliche Arbeitsatmosphäre. CCT ist relevant, wenn du die Lichtfarbe umschalten willst; Dimmen ist relevant, wenn du die Lichtleistung variieren willst. Diese Entscheidungen sollten nach dem mechanischen Fit (Maß, Auflage, Treiberplatz) getroffen werden.
Elektrischer Anschluss und Leitungsführung
Plane die Zuleitung zugentlastet und so, dass sie nicht an Kanten scheuert oder gequetscht wird. Im Deckenhohlraum ist eine saubere Führung wichtiger als „möglichst kurz“.
Montageprinzipien: so bleibt die Decke plan und stabil
Bei eingelegten Systemen ist eine plane Auflage auf dem Tragprofil entscheidend. Ein Panel sollte nicht auf Spannung sitzen, weil Verspannung sich als Spaltbild, Schiefstand oder klappernde Auflage zeigen kann. Wenn eine Zusatzsicherung vorgesehen ist, sollte die Sicherung am Tragwerk ansetzen und nicht an der Deckenplatte.
Für den allgemeinen Montageablauf passt diese Anleitung: LED-Panel montieren.
Typische Fehler bei LED-Panels in Odenwalddecken und wie du sie vermeidest
Fehler 1: Nominelles Maß statt reale Öffnung verwendet
Wenn nur „60 × 60“ oder „62,5 × 62,5“ angenommen wird, kann das Panel konstruktiv nicht sauber zur Öffnung passen. Lösung: Plattenmaß und lichte Öffnung messen und das Panel an den realen Werten ausrichten.
Fehler 2: Treiber ohne geplanten Zugriff platziert
Wenn späterer Zugriff vorgesehen ist, muss der Treiber über eine entnehmbare Platte oder einen Revisionspunkt erreichbar bleiben. Lösung: Treiberplatz so wählen, dass Wartung ohne Deckenbeschädigung möglich bleibt.
Fehler 3: Last und Sicherung über die Deckenplatte
Ohne definierte Lastabtragung kann das Deckenfeld beschädigt werden. Lösung: Last auf Tragprofil und Tragwerk führen und Sicherung nach Systemlogik ausführen.
Fehler 4: Kabel scheuern oder werden gequetscht
Im Hohlraum gibt es Kanten und Bewegungen. Lösung: Kabel zugentlasten, sauber führen und Quetschstellen vermeiden.
FAQ: LED Panel für Odenwalddecke
Welche Größe brauche ich für meine Odenwalddecke?
Maßgeblich ist das reale Plattenmaß und die lichte Öffnung im Tragsystem. Miss beides, weil Profile und Plattenkanten variieren können.
Kann ich ein LED-Panel einfach anstelle einer Deckenplatte einlegen?
Das kann eine passende Lösung sein, wenn es eine Rasterdecke mit sichtbarem Tragprofil ist und das Panel konstruktiv zur lichten Öffnung passt. Bei verdeckten Systemen kann eine Adapter- oder Rahmenlogik erforderlich sein.
Was mache ich mit dem Treiber oberhalb der Decke?
Wenn Wartung ohne Demontage geplant ist, sollte der Treiber so positioniert sein, dass er über eine entnehmbare Platte oder einen Revisionspunkt erreichbar bleibt.
Muss ein LED-Panel in der Odenwalddecke zusätzlich gesichert werden?
Das hängt vom Deckenaufbau und den Systemregeln ab. Wenn eine Zusatzsicherung vorgesehen oder gefordert ist, sollte das Panel am Tragwerk gesichert werden, nicht an der Deckenplatte.
Woran erkenne ich, ob ich eine Rasterdecke oder ein verdecktes System habe?
Profil sichtbar und Platten liegen auf: Rasterdecke. Profil nicht sichtbar und die Platte wird geführt oder geklemmt: verdecktes System.
Kann ich 60×60 verwenden, wenn meine Platte 62,5×62,5 ist?
Ohne passenden Adapter oder eine freigegebene Systemlösung kann das Rastermaß konstruktiv nicht sauber übereinstimmen. Plane die Panelgröße passend zum realen Deckenmodul und zur gemessenen Öffnung.
Welche Lichtfarbe ist für Odenwalddecken in Büro oder Flur sinnvoll?
Für Büro- und Flurnutzungen in Rasterdecken ist Sehkomfort ein zentrales Kriterium. Warmweiß unterstützt eine wohnliche Wirkung, Neutralweiß unterstützt eine sachliche Arbeitsatmosphäre; die Auswahl sollte zur Nutzung und zum Umfeld passen.
Warum sitzt das Panel schief oder es entstehen Spalten?
Ursachen sind ein nicht passendes Öffnungsmaß, Verspannung durch Klemmen oder eine ungleichmäßige Auflage. Abhilfe schafft Nachmessen und eine plane, spannungsfreie Auflage.
Kann ich das Panel dimmen oder per Smart Home steuern?
Das ist möglich, wenn Panel und Treiber zur gewünschten Steuerart passen. In Odenwalddecken ist zusätzlich wichtig, dass Treiber und Anschlussstelle im Hohlraum sinnvoll platziert sind.
Brauche ich eine Revisionsöffnung?
Wenn Treiber oder Anschluss später erreichbar sein müssen und keine Platte definierbar entnommen werden kann, ist ein Revisionspunkt eine robuste Planung.
Welche Mindesthöhe im Hohlraum brauche ich?
Das ist vom konkreten Panel und Treiber abhängig. Prüfe die Bauhöhe und plane zusätzlich Platz für Kabelradien und sichere Leitungsführung ein.
Kann ich ein Panel auch nachträglich in eine bestehende Odenwalddecke einbauen?
Das ist möglich, wenn Rastermaß, Tragkonstruktion und elektrische Zuleitung geeignet sind. Kritisch sind Zugang zum Hohlraum, Treiberplatz und eine saubere Befestigungslogik.
