LED-Streifen löten ist dann sinnvoll, wenn du eine elektrische Verbindung mit klarer Kontaktfläche und definierbarem Übergangswiderstand brauchst.
Diese Seite hilft dir, wenn Verbinder ausfallen, Übergänge flackern oder du LED-Streifen fachgerecht kürzen, verlängern und wieder verbinden willst.
Für den Überblick zu LED-Streifen-Themen starte auf LED-Streifen Wissen.
Definition: Was „löten“ bei LED-Streifen bedeutet
Löten bedeutet, dass du Litze und Lötpad mit Lot metallisch verbindest, sodass der Strom über eine feste, leitfähige Verbindung fließt.
Bei LED-Streifen geht es um kleine Kontaktflächen auf Leiterplattenpads, die thermisch empfindlich sein können, wenn du zu lange erhitzt.
Merksatz: Eine Lötverbindung ist dann belastbar, wenn sie elektrisch leitfähig und mechanisch entlastet ist.
Gilt für / gilt nicht für
Gilt für dich, wenn: Du LED-Streifen an Schnittmarken verbinden, Zuleitungen anlöten oder Übergänge reparieren willst.
Gilt auch, wenn: Du RGB, CCT oder RGB+CCT nutzt und mehrere Kanäle sauber zuordnen musst.
Gilt nicht für: Arbeiten an der 230-V-Seite; diese Anleitung bezieht sich auf DC-Verbindungen am LED-Streifen.
Gilt nur eingeschränkt, wenn: Der Streifen vollständig vergossen oder stark silikonbeschichtet ist; dann muss das Freilegen der Pads materialgerecht erfolgen, sonst ist die Verbindung nicht stabil verifizierbar.
Merksatz: Löten ist ein DC-Thema am Streifen, nicht am 230-V-Netz.
Varianten und Parameter, die beim Löten entscheiden
Streifen-Typ und Kanäle
Einfarbig nutzt meist + und -, CCT nutzt + sowie zwei Kanalpads, RGB nutzt + und drei Kanalpads, RGB+CCT nutzt + und fünf Kanalpads.
Wenn du die grundlegende Belegung und Verbindungstypen nachlesen willst, nutze LED-Streifen kürzen, verlängern und verbinden.
12 V vs. 24 V und Stromlast
Die Spannung verändert nicht das Löten an sich, aber sie beeinflusst Strom und damit, wie kritisch Übergangswiderstände werden können.
Wenn du die Systeme unterscheiden willst, nutze 12 V vs. 24 V bei LED-Streifen.
Beschichtung und Schutz
Beschichtete Streifen benötigen sauberes Freilegen der Pads; ob du nach dem Löten wieder abdichten solltest, ist nur verifizierbar, wenn der Einsatzbereich und der Streifenaufbau bekannt sind.
Mechanische Belastung
Eine Lötstelle darf nicht als Zugentlastung dienen; Bewegung am Kabel führt sonst zu Aussetzern.
Merksatz: Kanäle korrekt zuordnen und Zug entkoppeln ist wichtiger als „viel Lot“.
Info-Gain: Prüfkriterien für eine gute Lötstelle (ohne Rätselraten)
Optische Kriterien
Die Lötstelle soll das Pad vollständig benetzen, aber keine Brücke zum Nachbarpad bilden.
Das Lot soll eine glatte, zusammenhängende Oberfläche bilden; stumpfe, rissige oder kugelige Stellen sind ein Prüfsignal für schlechte Benetzung oder Bewegung beim Abkühlen.
Mechanische Kriterien
Das Kabel darf nicht direkt an der Lötstelle ziehen; eine Entlastung ist verifizierbar, wenn Bewegung am Kabel die Lötstelle nicht mitbewegt.
Elektrische Kriterien
Die Verbindung ist verifizierbar stabil, wenn sie unter Betrieb nicht flackert, und wenn der Übergang bei leichtem Bewegen nicht aussetzt.
Merksatz: Eine gute Lötstelle erkennst du an Benetzung, fehlenden Brücken und entlasteter Mechanik.
Entscheidungsblock: Löten oder andere Verbindung wählen
Inputs (5–9)
- Streifen-Typ (einfarbig, CCT, RGB, RGB+CCT)
- Beschichtung (unbeschichtet, Silikonbeschichtet, vergossen)
- Einbauort (trocken, Feuchtebereich, Außen)
- Bewegung am Kabel zu erwarten (ja/nein)
- Platz für Zugentlastung vorhanden (ja/nein)
- Werkzeug verfügbar (Lötkolben mit feiner Spitze, Lot, Abisolierer)
- Erfahrung (Einsteiger/fortgeschritten)
- Fehlerbild (neu aufbauen, Reparatur, Übergang flackert)
Wenn … dann … Regeln (6–12)
- Wenn du mehrere Kanäle sicher und dauerhaft verbinden willst, dann ist Löten eine gute Basis, weil die Kontaktfläche eindeutig und prüfbar ist.
- Wenn der Streifen beschichtet ist, dann ist Löten nur dann belastbar, wenn du die Pads sauber freilegst, ohne Leiterbahnen zu beschädigen.
- Wenn Bewegung am Kabel zu erwarten ist, dann plane Zugentlastung ein; ohne Entlastung ist die Verbindung nicht stabil verifizierbar.
- Wenn du sehr wenig Platz hast, dann ist Löten oft möglich, aber die Isolierung muss so umgesetzt werden, dass keine Kurzschlüsse entstehen.
- Wenn du im Feuchte- oder Außenbereich arbeitest, dann ist der Schutz nach dem Löten zu verifizieren; ohne passenden Aufbau bleibt das Risiko von Korrosion und Kurzschluss bestehen.
- Wenn ein Übergang flackert, dann prüfe zuerst auf mechanische Bewegung oder eine Lötbrücke; danach neu löten und den Bewegungscheck wiederholen.
- Wenn du den Kanalbezug nicht sicher kennst, dann markiere die Pads vor dem Löten und verifiziere die Belegung durch Test in einzelnen Farbmodi.
- Wenn du keine geeigneten Werkzeuge hast, dann ist das Ergebnis schwer verifizierbar; dann sind vorbereitete Lösungen oder ein segmentweiser Neuaufbau sinnvoller.
Abbruchkriterien (2–4)
- Du kannst die Pads nicht freilegen, ohne Leiterbahnen zu beschädigen; dann ist Löten an dieser Stelle nicht belastbar.
- Du kannst nach dem Löten keine Kurzschlussfreiheit sicherstellen; dann nicht in Betrieb nehmen.
- Die Installation hängt sicherheitskritisch über Personen und fällt bei Defekt herunter; dann muss die mechanische Befestigung unabhängig von der Lötstelle gelöst sein.
Merksatz: Löten ist nur sinnvoll, wenn du Pads, Isolation und Zugentlastung kontrollieren kannst.
Umsetzen: Workflow Schritt für Schritt mit Prüfpunkten
Schrittfolge
- Streifen spannungsfrei schalten und den Lötpunkt an der Schnittmarke auswählen.
- Pads reinigen und bei beschichteten Streifen die Pads vorsichtig freilegen.
- Litze abisolieren und verzinnen.
- Pad kurz verzinnen, dann Litze aufsetzen und verbinden.
- Visuell prüfen: keine Brücken, saubere Benetzung.
- Isolieren und mechanisch entlasten, dann Funktion testen.
Prüfpunkte
- Polung und Kanalzuordnung sind vor dem Löten klar markiert.
- Die Lötzeit pro Pad bleibt so kurz wie möglich; wenn ein Pad sich ablöst, war die thermische Belastung zu hoch.
- Kein Lot verbindet benachbarte Pads.
- Isolation deckt blanke Leiter zuverlässig ab, ohne Druck auf die Lötstelle.
- Zugentlastung hält das Kabel, nicht die Lötstelle.
Akzeptanzkriterien
- Alle Kanäle funktionieren im Testmodus (einfarbig: Helligkeit; RGB/CCT: jeder Kanal einzeln).
- Kein Flackern bei leichtem Bewegen am Kabel.
- Keine Erwärmung oder Verfärbung an der Lötstelle im Betrieb.
Merksatz: Akzeptiert ist eine Lötstelle erst nach Kanaltest, Bewegungscheck und kurzer Betriebsprüfung.
Fehler und Diagnose: Symptom → Prüfschritt → Ursache → Fix
Fehlerbild 1: Streifen leuchtet gar nicht nach dem Löten
Prüfschritt: Prüfe Polung und ob + und – korrekt verbunden sind.
Ursache: Verpolung oder Unterbrechung am Plus/Minus.
Fix: Verbindung korrigieren, danach Funktionstest wiederholen.
Fehlerbild 2: Eine Farbe fehlt (RGB/CCT)
Prüfschritt: Teste jeden Kanal einzeln und vergleiche mit der Pad-Beschriftung.
Ursache: Kanal vertauscht oder Kanalpad nicht sauber kontaktiert.
Fix: Kanal neu löten und Belegung erneut verifizieren.
Fehlerbild 3: Flackern bei Berührung am Kabel
Prüfschritt: Bewege das Kabel leicht und beobachte die Stelle.
Ursache: Keine Zugentlastung oder Lötstelle mit Mikroriss.
Fix: Zug entkoppeln und Lötstelle neu herstellen, danach Bewegungscheck.
Fehlerbild 4: Kurzschluss, Netzteil schaltet ab
Prüfschritt: Sichtprüfung auf Lötbrücken zwischen Pads und auf blanke Adern.
Ursache: Lotbrücke oder unisolierte Litze.
Fix: Kurzschluss entfernen, isolieren und vor dem Einschalten erneut prüfen.
Fehlerbild 5: Pad löst sich vom Streifen
Prüfschritt: Prüfe, ob das Pad mechanisch lose ist und ob die Leiterbahn noch erreichbar ist.
Ursache: Zu lange Hitzeeinwirkung oder Zug auf das Pad.
Fix: Wenn möglich an nächster Schnittmarke neu ansetzen oder Segment ersetzen; Reparatur ist nur verifizierbar, wenn die Kontaktfläche wieder belastbar hergestellt wird.
Fehlerbild 6: Verbindung wird warm oder verfärbt sich
Prüfschritt: Betrieb stoppen und Verbindung auf schlechten Kontakt prüfen.
Ursache: Hoher Übergangswiderstand durch schlechte Benetzung oder zu wenig Kontaktfläche.
Fix: Neu löten und danach kurze Betriebsprüfung durchführen.
Merksatz: Flackern, Wärme und Abschalten sind Prüfsignale für Kontakt- oder Kurzschlussfehler.
FAQ
Welche Lötspitze ist sinnvoll?
Eine feine Spitze hilft, Pads gezielt zu erhitzen; belastbar ist das Ergebnis, wenn du kurz erhitzen kannst, ohne Nachbarpads zu berühren.
Muss ich Litzen und Pads „verzinnen“?
Ja, weil verzinnen die Benetzung erleichtert; verifizierbar ist der Vorteil über kurze Lötzeit und eine glatte Verbindung ohne Lotkugel.
Wie verhindere ich Lötbrücken bei RGB+CCT?
Arbeite mit wenig Lot, prüfe nach jedem Pad optisch und teste Kanäle einzeln; so ist die Kanaltrennung verifizierbar.
Kann ich auf einem montierten Streifen löten?
Das kann funktionieren, wenn du Zugang, Isolation und Zugentlastung sicher umsetzen kannst; wenn du das nicht kontrollieren kannst, ist Ausbau der verifizierbarere Weg.
Wie isolieren nach dem Löten?
Isolierung ist verifizierbar, wenn keine blanken Leiter sichtbar sind und sich bei Bewegung keine Ader aus der Isolation herausarbeiten kann.
Was ist der beste Test nach dem Löten?
Jeden Kanal einzeln prüfen, dann Bewegungscheck und kurzer Warmbetrieb; so lassen sich Kontakt- und Kurzschlussfehler erkennen.
Warum sind Verbinder in manchen Setups instabil?
Wenn Kontaktflächen klein sind oder Zugkräfte auf den Verbinder wirken, kann die Verbindung aussetzen; verifizierbar ist das durch Bewegungscheck.
Kann ich einen beschichteten Streifen wieder abdichten?
Das hängt vom Material und Einsatzbereich ab; belastbar ist es nur, wenn die Abdichtung materialgerecht ist und im Zielbereich (Feuchte/Außen) den Aufbau schützt.
Wann ist Segmenttausch sinnvoller als Löten?
Wenn Pads beschädigt sind oder Korrosion vorliegt, ist Segmenttausch oft verifizierbarer, weil du wieder an intakten Pads arbeitest.

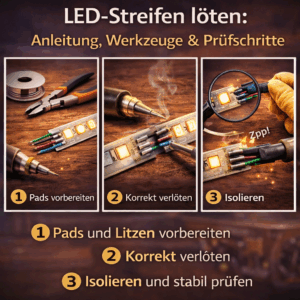

HowTo: LED-Streifen sicher löten und prüfen
Schritt 1: Pads und Belegung identifizieren
Markiere + und die Kanäle (z.B. R, G, B, WW, CW) direkt am Streifen, bevor du arbeitest.
Schritt 2: Pads und Litzen vorbereiten
Lege Pads bei Bedarf frei, isoliere Litzen ab und verzinne Litzen und Pad kurz.
Schritt 3: Litze anlöten
Setze die verzinnte Litze auf das verzinnte Pad und erhitze kurz, bis beides sauber verbunden ist.
Schritt 4: Sichtprüfung und Kurzschlusscheck
Prüfe auf Lotbrücken, blanke Adern und saubere Benetzung, bevor du Spannung anlegst.
Schritt 5: Isolation und Zugentlastung umsetzen
Isoliere die Verbindung und entlaste das Kabel so, dass die Lötstelle nicht als Zugpunkt dient.
Schritt 6: Funktionstest und Stabilitätscheck
Teste alle Kanäle einzeln, führe einen Bewegungscheck durch und prüfe kurz unter Betrieb auf Auffälligkeiten.
Stand: Januar 2026; Aussagen sind verifizierbar über Sichtprüfung, Kanaltests, Bewegungscheck und kurze Betriebsprüfung.
