Eine LED-Streifen-Reparatur ist dann sinnvoll, wenn der Fehler klar lokalisierbar ist und du die elektrische Verbindung fachgerecht wiederherstellen kannst.
Diese Seite hilft dir, wenn ein Abschnitt dunkel bleibt, flackert oder Farben fehlen und du defekte Segmente finden, überbrücken oder neu verbinden willst.
Für den Überblick zu LED-Streifen-Themen starte auf LED-Streifen Wissen.
Definition: Was „Reparieren“ bei LED-Streifen hier bedeutet
Reparieren bedeutet, dass du eine unterbrochene oder fehlerhafte elektrische Verbindung an einer definierten Stelle wiederherstellst, ohne den gesamten Streifen zu ersetzen.
Bei LED-Streifen betrifft das in der Praxis Kontaktstellen, Schnittstellen, Lötpunkte, Steckverbinder oder ein einzelnes defektes Segment.
Merksatz: Eine Reparatur ist nur dann belastbar, wenn der Fehlerpunkt eindeutig ist und die Verbindung danach elektrisch stabil bleibt.
Gilt für / gilt nicht für
Gilt für dich, wenn: Ein LED-Streifen abschnittsweise ausfällt, einzelne Farben fehlen oder eine definierte Stelle nach Bewegung/Biegung aussetzt.
Gilt auch, wenn: Der Streifen bereits gekürzt oder verlängert wurde und ein Übergangspunkt verdächtig ist.
Gilt nicht für: Schäden durch Feuchtigkeit im Aufbau, wenn Schutzschicht, Leiterbahnen oder Bauteile großflächig korrodiert sind; hier ist die Fehlerstelle oft nicht lokal begrenzbar.
Gilt nicht für: Arbeiten an der 230-V-Seite; diese Seite beschreibt DC-seitige Prüf- und Reparaturschritte am LED-Streifen.
Merksatz: Wenn du den Fehlerpunkt nicht eingrenzen kannst, ist ein Segmenttausch oder Streifentausch meist der verifizierbarere Weg.
Varianten und Parameter, die die Reparatur bestimmen
Streifen-Typ und Schnittmarken
LED-Streifen lassen sich nur an den vorgesehenen Schnittmarken trennen; außerhalb davon kann eine Reparatur Leiterbahnen oder Schaltungen beschädigen.
Spannungssystem und Kanäle
Ob 12 V oder 24 V und ob einfarbig, CCT, RGB oder RGB+CCT beeinflusst, welche Leitungen/Kanäle zu prüfen sind.
Wenn du Grundlagen zu 12 V und 24 V abgrenzen willst, nutze 12 V vs. 24 V bei LED-Streifen.
Fehlerbild
Ein vollständiger Ausfall ab einer Stelle spricht eher für eine Unterbrechung in der Versorgung, ein Farbfehler eher für einen einzelnen Kanalpfad.
Verbindungstechnik
Reparaturen können über Löten oder über geeignete Verbinder erfolgen; die Grundlagen zu Schnittstellen und Verbindungen findest du unter LED-Streifen kürzen, verlängern und verbinden.
Merksatz: Streifentyp, Kanäle und Fehlerbild legen fest, ob du überbrücken, neu verbinden oder tauschen solltest.
Info-Gain: Diagnose- und Reparaturprotokoll in 3 Ebenen
Ebene 1: Sichtprüfung mit klaren Kriterien
Prüfschritt: Suche nach Knickstellen, gequetschten Bereichen, dunklen Stellen, Verfärbungen, gelösten Klebestellen und lockeren Steckern.
Kriterium: Eine Stelle ist verdächtig, wenn der Fehler durch leichtes Bewegen reproduzierbar ist oder wenn eine Verbindung sichtbar gelöst ist.
Ebene 2: Funktionsprüfung mit definiertem Zustand
Schalte einen stabilen Betriebszustand ein: konstante Helligkeit, konstante Farbe, keine Effekte.
Kriterium: Notiere exakt, ab welchem Segment der Fehler beginnt und ob nur einzelne Kanäle betroffen sind.
Ebene 3: Messprüfung (wenn möglich) am DC-Pfad
Prüfschritt: Miss die Spannung vor und nach der verdächtigen Stelle im eingeschalteten Zustand und vergleiche.
Kriterium: Wenn vor der Stelle Versorgung anliegt und danach nicht, ist eine Unterbrechung im Pfad verifizierbar.
Merksatz: Reparieren beginnt mit dem sicheren Lokalisieren; ohne Lokalisation ist „nachlöten“ nur Aktion ohne Beweis.
Entscheidungsblock: Überbrücken, neu verbinden oder Segment ersetzen
Inputs (5–9)
- Streifen-Typ (einfarbig, CCT, RGB, RGB+CCT)
- Systemspannung (12 V oder 24 V)
- Fehlerbeginn (ab welchem Segment)
- Fehlerart (komplett aus, flackert, einzelne Farbe fehlt)
- Reproduzierbarkeit durch Bewegung (ja/nein)
- Sichtbarer Defekt an Kontakt/Verbinder/Lötstelle (ja/nein)
- Messung vor/nach Stelle möglich (ja/nein)
- Feuchtigkeitseinfluss erkennbar (ja/nein)
Wenn … dann … Regeln (6–12)
- Wenn der Streifen ab einer Stelle komplett dunkel ist, dann prüfe zuerst eine Unterbrechung in der Versorgung oder einen defekten Übergang an dieser Stelle.
- Wenn nur eine Farbe oder ein Kanal fehlt, dann prüfe gezielt den entsprechenden Kanalpfad an Schnittstellen, Verbindern und Lötpunkten.
- Wenn der Fehler durch Bewegung reproduzierbar ist, dann ist ein Kontaktproblem oder eine mechanisch geschädigte Leiterbahn wahrscheinlich und die Reparatur sollte an genau dieser Stelle ansetzen.
- Wenn eine Verbindung sichtbar gelöst ist, dann ist Neuverbinden verifizierbar, wenn der Fehler danach im gleichen Zustand nicht mehr reproduzierbar ist.
- Wenn Messung vor der Stelle Versorgung zeigt und nach der Stelle nicht, dann ist Überbrücken eines kurzen Pfadabschnitts oder das Ersetzen des Segmentbereichs der nächste Schritt.
- Wenn die defekte Stelle innerhalb eines Segments liegt und nicht sauber trennbar ist, dann ist Segmenttausch entlang der Schnittmarken meist der robustere Ansatz.
- Wenn Feuchtigkeit/Korrosion sichtbar ist, dann ist eine lokale Reparatur nur eingeschränkt verifizierbar, weil weitere Schäden entlang des Streifens möglich sind.
- Wenn mehrere Stellen betroffen sind oder der Fehler wandert, dann ist ein systemischer Fehler (Versorgung, Controller, Verkabelung) zu prüfen, bevor du am Streifen weiter reparierst.
Abbruchkriterien (2–4)
- Die Fehlerstelle ist nicht lokalisierbar oder der Fehler tritt an wechselnden Stellen auf; dann ist Reparatur ohne zusätzliche Mess- und Isolationsschritte nicht belastbar.
- Es sind sicherheitsrelevante Arbeiten an 230 V nötig; diese Schritte gehören nicht in DIY ohne Fachkenntnis.
- Der Streifen zeigt großflächige Korrosion oder Materialschäden; Segmenttausch oder Streifentausch ist dann meist der verifizierbarere Weg.
Merksatz: Wenn du nicht zeigen kannst, dass genau eine Stelle der Fehler ist, ist „Reparatur“ nur Vermutung.
Umsetzen: Workflow mit Prüfpunkten und Akzeptanzkriterien
Schrittfolge
- Stabilen Betriebszustand einschalten und Fehlerbeginn markieren.
- Sichtprüfung auf Übergänge, Knicke, Verbinder und Lötstellen.
- Verdächtige Stelle durch vorsichtiges Bewegen prüfen, ohne Leiterbahnen weiter zu schädigen.
- Wenn möglich: Messung vor und nach der Stelle unter Last.
- Reparaturmaßnahme wählen: neu verbinden, überbrücken oder Segmentbereich ersetzen.
- Funktionscheck im gleichen Zustand durchführen und danach einen Warmbetrieb-Check machen.
Prüfpunkte
- Die Trennung erfolgt nur an Schnittmarken.
- Polung und Kanalbelegung sind eindeutig (z.B. +, R, G, B, WW, CW), bevor du verbindest.
- Keine Zugkräfte auf der reparierten Stelle; Kabel sind entlastet.
- Nach Reparatur sind Übergänge mechanisch geschützt, wenn Bewegung zu erwarten ist.
Akzeptanzkriterien
- Der Fehler ist im gleichen Betriebszustand nicht mehr reproduzierbar.
- Helligkeit und Farben sind entlang der reparierten Stelle konsistent im Vergleich zum vorherigen Zustand.
- Nach Warmbetrieb bleibt die Verbindung stabil und zeigt keine Aussetzer bei leichtem Bewegen.
Merksatz: Eine Reparatur gilt erst dann als gelungen, wenn sie auch nach Warmbetrieb und Bewegungscheck stabil bleibt.
Fehler und Diagnose: 6 Fehlerbilder als Pfad
Fehlerbild 1: Ab einer Stelle ist alles dunkel
Prüfschritt: Prüfe den Übergang an der letzten leuchtenden Schnittstelle und die Versorgung direkt davor.
Ursache: Unterbrechung im Plus- oder Minuspfad oder gelöster Verbinder.
Fix: Übergang neu verbinden oder den defekten Abschnitt an Schnittmarken entfernen und neu verbinden; anschließend Funktion im gleichen Zustand prüfen.
Fehlerbild 2: Nur ein Teil flackert, wenn man das Kabel bewegt
Prüfschritt: Bewege die verdächtige Stelle minimal und beobachte, ob der Fehler exakt dort auslöst.
Ursache: Wackelkontakt an Verbinder/Lötstelle oder gebrochene Leiterbahn durch Knick.
Fix: Verbindung neu herstellen und die Stelle mechanisch entlasten; danach Bewegungscheck wiederholen.
Fehlerbild 3: Eine Farbe fehlt (RGB oder CCT)
Prüfschritt: Stelle auf eine reine Farbe bzw. auf Warmweiß/Kaltweiß um und prüfe, ob genau ein Kanal ausfällt.
Ursache: Kanalpfad am Übergang unterbrochen oder falsche Kanalbelegung nach Reparatur.
Fix: Kanalzuordnung prüfen und neu verbinden; danach in allen Kanälen testen.
Fehlerbild 4: Ein einzelnes Segment bleibt dunkel, der Rest funktioniert
Prüfschritt: Prüfe, ob die Versorgung vor und nach dem Segment anliegt und ob das Segment optisch beschädigt ist.
Ursache: Segment intern defekt oder Leiterbahn im Segment unterbrochen.
Fix: Segmentbereich an den Schnittmarken entfernen und die Enden neu verbinden oder den Segmentbereich überbrücken, wenn das mechanisch und elektrisch sauber möglich ist.
Fehlerbild 5: Nach dem Kürzen funktioniert der Streifen nicht mehr
Prüfschritt: Prüfe, ob an einer gültigen Schnittmarke getrennt wurde und ob Polung/Kanalbelegung korrekt ist.
Ursache: Falscher Schnitt oder Vertauschung von + und Kanal/Minus.
Fix: Neu trennen an Schnittmarke und korrekt verbinden; anschließend Funktionscheck.
Fehlerbild 6: Nach einer Reparatur wird die Stelle warm oder verfärbt sich
Prüfschritt: Stoppe den Betrieb, prüfe Übergang auf erhöhten Übergangswiderstand (lockere Verbindung) und kontrolliere die mechanische Stabilität.
Ursache: Übergangswiderstand durch schlechte Kontaktfläche oder unzureichende Verbindung.
Fix: Verbindung neu herstellen und sicherstellen, dass die Kontaktfläche sauber und mechanisch stabil ist; danach Warmbetrieb-Check wiederholen.
Merksatz: Wärme an einer Übergangsstelle ist ein Prüfsignal für eine schlechte Verbindung und sollte nicht ignoriert werden.
FAQ
Kann ich ein defektes Segment einfach „überbrücken“?
Das kann funktionieren, wenn die Fehlerstelle eindeutig ist und du Plus/Minus sowie alle Kanäle elektrisch korrekt weiterführst; verifizierbar ist es über Funktionscheck in allen Kanälen und Stabilität nach Warmbetrieb.
Woran erkenne ich, ob es der Streifen oder das Netzteil ist?
Wenn der Fehler nur ab einer bestimmten Stelle auftritt, ist der Streifenpfad oder ein Übergang wahrscheinlicher; wenn die gesamte Installation instabil ist, muss Versorgung oder Steuerung geprüft werden.
Warum fällt nach einem Verbinder-Tausch eine Farbe aus?
Das spricht für falsche Kanalbelegung oder einen nicht kontaktierten Kanal; verifizierbar ist das durch Test in reinen Farbmodi und Sichtprüfung der Kanalzuordnung.
Kann ich LED-Streifen im eingebauten Zustand reparieren?
Das ist möglich, wenn du sicher an Schnittmarken und Übergänge kommst und die Stelle mechanisch entlasten kannst; andernfalls ist Ausbau der verifizierbarere Weg.
Was ist der sicherste Reparatur-Check nach dem Verbinden?
Ein Funktionscheck in allen relevanten Zuständen (Helligkeit, Farben) und ein Warmbetrieb-Check, danach ein vorsichtiger Bewegungscheck an der reparierten Stelle.
Warum ist die Stelle nach der Reparatur dunkler?
Das kann auf Übergangswiderstand oder Spannungsabfall über die Verbindung hindeuten; verifizierbar ist das über Sichtprüfung und Messung vor/nach der Verbindung unter Last.
Was mache ich, wenn der Fehler an mehreren Stellen auftaucht?
Dann ist ein systemischer Fehler möglich; du solltest Versorgung, Verkabelung und Steuerung prüfen, bevor du weitere Segmente reparierst.
Kann eine Reparatur die Schutzschicht (IP) verschlechtern?
Wenn der Streifen beschichtet ist, kann eine Öffnung die Abdichtung verändern; belastbar ist das nur, wenn die Wiederherstellung der Schutzschicht materialgerecht erfolgt und der Aufbau dafür geeignet ist.
Wann ist Austausch besser als Reparatur?
Wenn Korrosion, großflächige Schäden oder nicht lokalisierbare Fehler vorliegen, ist Austausch meist der verifizierbarere Weg.

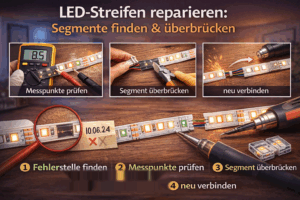

HowTo: Defektes Segment finden und reparieren
Schritt 1: Fehlerbeginn markieren
Schalte einen konstanten Zustand ein und markiere das letzte leuchtende Segment und das erste fehlerhafte Segment.
Schritt 2: Sicht- und Bewegungscheck an Übergängen
Prüfe Verbinder, Lötstellen und Knickstellen und teste, ob der Fehler durch leichtes Bewegen reproduzierbar ist.
Schritt 3: Optional messen vor und nach der Stelle
Wenn möglich, miss DC-Spannung vor und nach der verdächtigen Stelle unter Last, um eine Unterbrechung zu verifizieren.
Schritt 4: Reparaturmaßnahme wählen
Wähle Neuverbinden, Überbrücken oder Segmentbereich an Schnittmarken entfernen und neu verbinden, abhängig vom Fehlerbild.
Schritt 5: Funktionscheck in allen Kanälen
Teste alle relevanten Modi (Helligkeit, Farben, Warmweiß/Kaltweiß), damit Kanalfehler sichtbar werden.
Schritt 6: Warmbetrieb- und Stabilitätscheck
Lass den Streifen im Betrieb warm werden und prüfe danach, ob die reparierte Stelle stabil bleibt und nicht aussetzt.
Stand: Januar 2026; Aussagen sind verifizierbar über Fehlerlokalisation, Funktionschecks und Messungen unter Last.
