Netzteil für LED-Streifen wählen: Spannung, Wattbedarf und Reserve korrekt berechnen

Breites Bannerbild mit leuchtendem LED-Streifen, angeschlossen an ein Netzteil; mittig ein Netzteilgehäuse mit Beschriftung „LED-Streifen & Netzteil“, links ein überlastetes Netzteil-Symbol und rechts ein hell leuchtendes Streifenende.

Ein Netzteil für LED-Streifen ist hier ein Konstantspannungs-Netzteil: Es liefert eine feste Ausgangsspannung (12 V DC oder 24 V DC) und stellt den Strom bereit, den der LED-Streifen bei dieser Spannung aufnimmt.

Diese Seite zeigt, wie du Spannung, Wattbedarf und Reserve so planst, dass der Betrieb im Dauerbetrieb nicht am Leistungslimit hängt.

Definition: Was ein „Netzteil für LED-Streifen“ hier bedeutet

Wenn dein LED-Streifen mit „12 V DC“ oder „24 V DC“ angegeben ist, ist das passende Prinzip ein Konstantspannungs-Netzteil mit exakt dieser Spannung.

Die Stromstärke (A) wird nicht „eingestellt“, sondern ergibt sich aus Last und Spannung; verifizierbar über Leistungsaufnahme (W) und die Formel I = P / U.

Kanonischer Merksatz: Bei LED-Streifen muss die Spannung exakt passen; die Netzteil-Leistung muss den Bedarf mit verifizierter Reserve abdecken.

Gilt für / gilt nicht für

Gilt für

LED-Streifen und LED-Module, die ausdrücklich mit 12 V DC oder 24 V DC Konstantspannung betrieben werden.

Setups mit Dimmer/Controller (PWM), bei denen das Netzteil primär die stabile DC-Spannung liefert.

Gilt nicht für

LED-Systeme, die einen Konstantstrom-Treiber (mA) verlangen; verifizierbar über die Angabe „Konstantstrom“ im Datenblatt.

Spezial-Dimmkonzepte über Netzteil/Primärseite (z. B. Phasenan- oder -abschnitt), wenn dein System stattdessen PWM-Controller vorsieht.

Kanonischer Merksatz: Verlasse dich auf die elektrische Spezifikation des Verbrauchers (12/24 V DC oder Konstantstrom), nicht auf den Produktnamen „LED-Netzteil“.

Varianten und Parameter, die deine Auswahl bestimmen

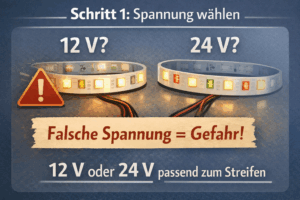

Infografik Schritt 1 zur LED-Streifen Planung: Wahl zwischen 12V und 24V Spannung. Warnung vor falscher Spannung zur Vermeidung von Brandgefahr und Defekten.

1) Spannung: 12 V oder 24 V

Die Ausgangsspannung des Netzteils muss zur Nennspannung des LED-Streifens passen.

Wenn du zwischen 12 V und 24 V planst, ist die Entscheidung über Leitungslängen und Einspeisung entscheidungsleitend; Details dazu findest du in 12 V vs. 24 V bei LED-Streifen.

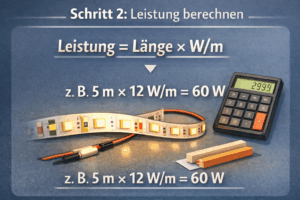

2) Leistungsaufnahme: W/m und GesamtlängeInfografik „Schritt 2: Leistung berechnen“ mit Formel „Leistung = Länge × W/m“ und Beispiel „5 m × 12 W/m = 60 W“, daneben LED-Streifen und Taschenrechner.

Die Basis für die Dimensionierung ist die Leistungsaufnahme pro Meter (W/m) aus den technischen Daten und die tatsächlich betriebene Länge.

3) Lastverteilung: ein Segment oder mehrere Segmente

Wenn du mehrere Strecken an einem Netzteil betreibst, addierst du die Leistung aller Strecken und planst die Verkabelung so, dass keine Zuleitung überlastet wird.

4) Montagebedingungen: Temperatur, Belüftung, Einbauort

Die verfügbare Dauerleistung kann vom Einbau abhängen; verifizierbar über Derating-Angaben im Datenblatt (Leistung vs. Umgebungstemperatur und Luftzirkulation).

5) Steuerung: Controller/Dimmer zwischen Netzteil und Streifen

Controller haben eigene Strom-/Leistungsgrenzen pro Kanal; verifizierbar über Controller-Datenblatt und Kanalangaben.

Kanonischer Merksatz: Netzteil, Verkabelung und Controller müssen gemeinsam zum Laststrom passen, nicht nur „das Netzteil in Watt“.

Entscheidungsblock: So kommst du ohne Rätselraten zum passenden Netzteil

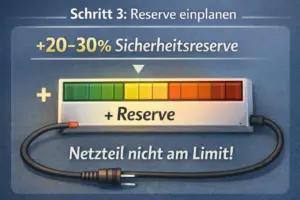

Reserve einplanen“ mit Hinweis „+20–30% Sicherheitsreserve“, einer farbigen Reserve-Anzeige und dem Satz „Netzteil nicht am Limit!“.

Inputs (5–9)

1) Nennspannung des LED-Streifens (12 V DC oder 24 V DC)

2) Leistungsaufnahme des LED-Streifens (W/m)

3) Effektive Betriebslänge je Segment (m)

4) Anzahl der Segmente und geplante Einspeisepunkte

5) Controller/Dimmer vorhanden (ja/nein) und dessen Grenzwerte

6) Einbauort des Netzteils (frei belüftet / in Hohlraum / geschlossene Box)

7) Umgebung (trocken / feucht / außen) und notwendiges Gehäusekonzept

Beispielrechnung: 5 m LED-Streifen à 14,4 W/m

Gegeben: Länge = 5 m, Leistungsaufnahme = 14,4 W/m, Spannung = 24 V DC (Beispiel).

1) Gesamtleistung: Pgesamt = 5 m × 14,4 W/m = 72 W.

2) Strom (relevant für Kabel, Klemmen, Controller): I = P / U = 72 W / 24 V = 3,0 A.

3) Reserve verifizieren (Derating statt Prozent): Prüfe im Netzteil-Datenblatt den Lastfaktor L für deinen Einbau (Temperatur/Belüftung).

Rechenregel: PNT ≥ Pgesamt / L.

Beispiel mit L = 0,8: PNT ≥ 72 W / 0,8 = 90 W (danach die nächstgrößere Nennleistung wählen).

Prüfcheck nach Inbetriebnahme: Spannung am Streifenanfang und am Streifenende unter Last messen, um Spannungsabfall zu verifizieren.

8) Erweiterungsoption (zusätzliche Meter geplant: ja/nein)

Regeln (6–12) im Stil „Wenn … dann …“

Wenn der LED-Streifen mit 12 V DC angegeben ist, dann wähle ein 12-V-Konstantspannungs-Netzteil; bei 24 V DC entsprechend ein 24-V-Netzteil.

Wenn Spannung und Streifen nicht übereinstimmen, dann ist der Betrieb nicht verifizierbar spezifikationskonform; Prüfschritt: Nennspannung am Produkt/Datenblatt prüfen.

Wenn du mehrere Segmente an einem Netzteil betreibst, dann addiere die Leistung aller Segmente und prüfe zusätzlich die Belastung jeder einzelnen Zuleitung.

Wenn ein Controller eingesetzt wird, dann muss dessen maximaler Ausgangsstrom pro Kanal zur Streifenlast passen; Prüfschritt: Controller-Datenblatt mit I = P / U gegenrechnen.

Wenn das Netzteil in einem warmen oder schlecht belüfteten Einbau sitzt, dann verifiziere die zulässige Dauerlast über die Derating-Kurve des Netzteils und dimensioniere darüber.

Wenn du Helligkeitsabfall entlang der Strecke siehst oder misst, dann plane zusätzliche Einspeisepunkte und angemessene Kabelquerschnitte, statt ausschließlich die Netzteilleistung zu erhöhen.

Wenn eine spätere Erweiterung geplant ist, dann dimensioniere die Netzteil-Nennleistung so, dass die Erweiterung innerhalb der verifizierten Dauerlast bleibt.

Wenn die Umgebung feucht oder außen ist, dann löse Schutz und Montage über ein geeignetes Gehäusekonzept und prüfe die Herstellervorgaben für den konkreten Einbauort.

Abbruchkriterien (2–4)

Abbruch, wenn Nennspannung und Leistungsaufnahme des LED-Streifens nicht eindeutig verifizierbar sind.

Abbruch, wenn das Netzteil-Datenblatt keine Angaben zur zulässigen Dauerleistung im geplanten Temperaturbereich liefert und der Einbau keine ausreichende Belüftung zulässt.

Abbruch, wenn Controller- oder Verteilerkomponenten keine belastbaren Grenzwerte (A/W pro Kanal) angeben.

Kanonischer Merksatz: Dimensioniere über verifizierbare Daten: Streifen (V, W/m), Controller-Grenzwerte und Netzteil-Freigaben (Derating).

Berechnung: Spannung festlegen, Wattbedarf rechnen, Reserve verifizieren

Schritt 1: Spannung festlegen (12 V oder 24 V)

Die Netzteilspannung muss exakt zur Streifenspannung passen.

Kanonischer Merksatz: Spannung ist ein Muss-Kriterium: passt sie nicht, ist die Auswahl erledigt.

Schritt 2: Wattbedarf berechnen

Formel: Gesamtleistung Pgesamt (W) = Länge (m) × Leistung pro Meter (W/m).

Wenn du mehrere Segmente betreibst, gilt: Pgesamt = Summe aller Segmentleistungen.

Zusatzformel für Strom: I (A) = Pgesamt (W) / U (V).

Kanonischer Merksatz: Watt dimensioniert das Netzteil; Ampere dimensioniert Kabel, Klemmen, Controller und Sicherungen.

Schritt 3: Reserve über Datenblatt/Derating berechnen (statt Pi-mal-Daumen)

Reserve ist belastbar, wenn du sie aus der zulässigen Dauerlast des Netzteils ableitest.

Prüfschritt: Suche im Netzteil-Datenblatt nach „Derating“ oder „Output vs. Temperature“ und lies daraus den zulässigen Lastfaktor L (0–1) für deinen Einbau ab.

Rechenweg: Netzteil-Nennleistung PNT (W) ≥ Pgesamt (W) / L.

Beispiel als Rechenmuster: Wenn dein Datenblatt bei deinem Einbau nur L = 0,8 zulässt, dann gilt PNT ≥ Pgesamt / 0,8.

Kanonischer Merksatz: Reserve ist keine feste Zahl, sondern eine Folge aus Einbau, Temperatur und der im Datenblatt freigegebenen Dauerlast.

Information-Gain: Drei Prüfchecks, die „Watt reicht“ verifizieren

Check 1: Spannung unter Last prüfen (am Anfang und am Ende)

Prüfschritt: Miss die Spannung am Ausgang des Netzteils und am Streifenende, während der Streifen auf voller Helligkeit läuft.

Bewertung: Wenn die Differenz sichtbar als Helligkeitsgradient auffällt oder die gemessene Spannung deutlich abweicht, dann sind Einspeisung, Leitungslänge und Querschnitt der erste Hebel.

Check 2: Thermik im Einbau verifizieren

Prüfschritt: Lass das System unter typischer Nutzungslast laufen und prüfe, ob das Netzteil nach Herstellerangaben zur Oberflächentemperatur/Montage noch innerhalb der Freigaben liegt.

Abbruch: Wenn der Einbau die Freigaben verletzt, ist die Dauerlast nicht belastbar; dann Einbau ändern oder Netzteilkonzept anpassen.

Check 3: Controller-Headroom prüfen

Prüfschritt: Rechne pro Kanal des Controllers den Strom I = P / U und vergleiche ihn mit dem Kanal-Maximum aus dem Datenblatt.

Bewertung: Wenn ein Kanal am Grenzwert liegt, ist das ein Engpass, auch wenn das Netzteil ausreichend dimensioniert ist.

Kanonischer Merksatz: Ein stabiler Dauerbetrieb ist verifizierbar über Messung (Spannung), Freigaben (Thermik) und Grenzwerte (Controller/Kabel).

Kompatibilitäts-Check: Netzteil + Controller passend zum Streifentyp

Streifentyp Netzteil-Anforderung Zusätzlich erforderlich
Einfarbig (2-polig) Konstantspannung 12 V oder 24 V, Leistung gemäß Berechnung und Freigaben PWM-Dimmer optional
CCT (2 Weißkanäle) Konstantspannung passend, Leistung gemäß Berechnung und Freigaben CCT-Controller (2 Kanäle)
RGB Konstantspannung passend, Leistung gemäß Berechnung und Freigaben RGB-Controller (3 Kanäle)
RGBW Konstantspannung passend, Leistung gemäß Berechnung und Freigaben RGBW-Controller (4 Kanäle)
RGB+CCT Konstantspannung passend, Leistung gemäß Berechnung und Freigaben RGBCCT-Controller (5 Kanäle)

Mobile Alternative (Wenn–Dann)

Wenn dein Streifen einfarbig ist, dann reicht ein Konstantspannungs-Netzteil mit passender Spannung; Dimmen erfolgt optional per PWM-Dimmer.

Wenn dein Streifen CCT ist, dann brauchst du zusätzlich einen CCT-Controller für zwei Weißkanäle.

Wenn dein Streifen RGB, RGBW oder RGB+CCT ist, dann brauchst du den passenden Mehrkanal-Controller und musst dessen Kanalgrenzen gegenrechnen.

Kanonischer Merksatz: Das Netzteil liefert Spannung und Leistung; die Kanal- und Dimmfunktion ist Aufgabe des Controllers.

Fehler & Diagnose: Symptom → Prüfschritt → Ursache → Fix

1) Symptom: Streifen leuchtet schwach oder ungleichmäßig

Prüfschritt: Nennspannung am Streifen prüfen und Spannung am Streifenanfang/Ende unter Last messen.

Ursache: Spannung passt nicht oder Spannungsabfall über Leitung/Streifen.

Fix: Passende Spannung wählen und Einspeisung/Leitungsführung/Kabelquerschnitt anpassen.

2) Symptom: Netzteil schaltet ab oder startet neu

Prüfschritt: Last (W) gegen Netzteil-Freigabe (Derating) prüfen und Einbau/Belüftung bewerten.

Ursache: Dauerlast oberhalb der freigegebenen Leistung im Einbau oder thermische Schutzfunktion.

Fix: Dimensionierung über PNT ≥ Pgesamt / L korrigieren und Einbau thermisch verbessern.

3) Symptom: Flackern bei hoher Helligkeit

Prüfschritt: Spannungseinbruch unter Last messen und Controller-Ausgangsstrom pro Kanal prüfen.

Ursache: Spannungseinbruch, instabile Versorgung, Controller-Kanalgrenze erreicht oder Kontaktproblem.

Fix: Einspeisung verbessern, Kontakte/Klemmen prüfen, Controller passend dimensionieren.

4) Symptom: Farben/CCT reagieren, aber Dimmen ist instabil

Prüfschritt: PWM-Controller und Netzteil auf kompatible Auslegung prüfen und Kanalströme gegenrechnen.

Ursache: Controller am Grenzwert oder Netzteil reagiert unter dynamischer Last außerhalb der Freigaben.

Fix: Controller mit passenden Grenzwerten wählen und Netzteil über Freigaben dimensionieren.

5) Symptom: Helligkeitsabfall am Streifenende

Prüfschritt: Spannung am Streifenende messen und Leitungswege dokumentieren (Länge, Querschnitt, Übergänge).

Ursache: Spannungsabfall durch Stromfluss über lange Wege.

Fix: Zusätzliche Einspeisepunkte planen, Leitungswege verkürzen, Querschnitt und Übergänge verbessern.

6) Symptom: Netzteil wird im Einbau auffällig warm

Prüfschritt: Herstellerangaben zu Montage, Luftzirkulation und zulässiger Temperatur prüfen.

Ursache: Einbau verletzt Freigaben oder Lastfaktor L ist im Einbau kleiner als angenommen.

Fix: Einbau ändern, Belüftung schaffen, Last über Derating neu dimensionieren.

7) Symptom: Sicherung löst aus oder Kabel werden warm

Prüfschritt: Strom I = P / U berechnen und gegen Kabelquerschnitt, Klemmen und Verteilergrenzen prüfen.

Ursache: Zuleitung/Verteiler nicht auf Strom ausgelegt.

Fix: Strompfad dimensionieren (Kabel, Klemmen, Verteilung) und Last auf mehrere Einspeisungen verteilen.

Kanonischer Merksatz: Diagnose beginnt bei Messung und Grenzwerten: Spannung unter Last, Derating-Freigabe, Strompfad-Dimensionierung.

FAQ: Netzteil für LED-Streifen

Wie erkenne ich, ob mein LED-Streifen ein Konstantspannungs-Netzteil braucht?

Wenn der Streifen mit „12 V DC“ oder „24 V DC“ angegeben ist, ist das passende Prinzip ein Konstantspannungs-Netzteil mit exakt dieser Spannung; verifizierbar über Datenblatt und Produktaufdruck.

Kann ich ein Netzteil mit höherer Wattzahl verwenden als berechnet?

Ja, wenn die Spannung passt und das Netzteil für den Einbau freigegeben ist; der Streifen nimmt nur die Leistung auf, die er bei dieser Spannung benötigt.

Wie berechne ich den Wattbedarf korrekt?

Nutze P (W) = Länge (m) × W/m und addiere bei mehreren Segmenten die Segmentleistungen; anschließend verifiziere die Dimensionierung über die Netzteil-Freigaben (Derating).

Wie berechne ich Reserve ohne unklare Prozentwerte?

Leite sie aus dem Lastfaktor L aus dem Datenblatt ab und rechne PNT ≥ Pgesamt / L; ohne Derating-Angaben ist ein belastbarer Reservewert nicht verifizierbar.

Warum flackert der LED-Streifen, obwohl die Wattzahl rechnerisch passt?

Flackern ist verifizierbar erklärbar durch Spannungseinbruch unter Last, Engpässe im Controller oder Kontakt-/Leitungsprobleme; Prüfschritt ist die Spannungsmessung unter Last und der Abgleich mit Controller-Grenzwerten.

Was ist der Unterschied zwischen 12 V und 24 V im Betrieb?

Die Spannung muss zum Streifen passen; für Planung über längere Strecken ist zusätzlich relevant, wie Einspeisung und Leitungswiderstand den Spannungsabfall beeinflussen, was du über Messung unter Last verifizieren kannst.

Darf ich einen 12-V-LED-Streifen an 24 V betreiben, wenn ich dimme?

Nein, weil die Spitzenspannung weiterhin 24 V ist; verifizierbar über die Nennspannung des Streifens, die als Betriebsgrenze gilt.

Kann ich mehrere LED-Streifen an ein Netzteil anschließen?

Ja, wenn Pgesamt addiert innerhalb der freigegebenen Dauerleistung liegt und die Zuleitungen/Verteiler auf den Strom ausgelegt sind; verifizierbar über I = P / U und die Grenzwerte der Komponenten.

Woran erkenne ich Überlast im System?

Anzeichen sind Abschalten/Neustart, sichtbarer Spannungseinbruch (Helligkeitsabfall) oder Überschreitung von Grenzwerten in Datenblatt und Messung; Prüfschritt ist Lastmessung und Abgleich mit Derating.

Brauche ich ein „dimmbares Netzteil“ für LED-Streifen?

Wenn du per PWM-Controller dimmst, ist ein Konstantspannungs-Netzteil mit stabiler Spannung ausreichend; ein „dimmbares Netzteil“ ist nur verifizierbar nötig, wenn dein Dimmkonzept es ausdrücklich verlangt.

HowTo: Netzteil für LED-Streifen richtig auswählen

Schritt 1: Nennspannung des Streifens verifizieren

Prüfe am Datenblatt oder Produktaufdruck, ob der Streifen 12 V DC oder 24 V DC verlangt.

Schritt 2: W/m und Länge erfassen

Notiere die Leistungsaufnahme pro Meter (W/m) und die effektive Betriebslänge je Segment.

Schritt 3: Gesamtleistung berechnen

Rechne Pgesamt = Summe(Länge × W/m) für alle Segmente.

Schritt 4: Strom für den Strompfad berechnen

Rechne I = Pgesamt / U und prüfe Kabel, Klemmen, Verteiler und Controller-Grenzwerte dagegen.

Schritt 5: Reserve über Derating ableiten

Suche im Netzteil-Datenblatt den Lastfaktor L für deinen Einbau und dimensioniere PNT ≥ Pgesamt / L.

Schritt 6: Einspeisung und Leitungsführung planen

Plane Einspeisepunkte und Leitungslängen so, dass der Spannungsabfall unter Last durch Messung verifiziert werden kann.

Schritt 7: Inbetriebnahme prüfen

Miss Spannung am Netzteil und am Streifenende unter Last und verifiziere, dass Thermik und Grenzwerte im Einbau eingehalten werden.
