Ein Aluminiumprofil kann einen LED-Streifen mechanisch führen, eine Abdeckung aufnehmen, die sichtbare Lichtlinie beeinflussen und die Wärmeverteilung unterstützen. Ob das Ergebnis optisch und thermisch passt, hängt jedoch vom gesamten Aufbau ab: LED-Streifen, Profilform, nutzbares Innenmaß, Abdeckung, Einbauort, Montageuntergrund und Luftzirkulation müssen zusammenpassen.
Ein Profil garantiert weder eine vollständig punktfreie Lichtlinie noch automatisch ausreichende Kühlung. Besonders bei sichtbaren Lichtlinien und leistungsstärkeren LED-Streifen sollte deshalb vor der endgültigen Montage ein Musteraufbau unter den realen Einbaubedingungen geprüft werden.
Welche Aufgaben ein LED-Profil übernehmen kann
Ein LED-Profil kann mehrere Funktionen gleichzeitig erfüllen. Diese Funktionen sollten dennoch getrennt bewertet werden, weil eine optisch passende Lösung nicht automatisch thermisch oder mechanisch geeignet ist.
| Aufgabe | Was das Profil unterstützen kann | Wichtige Grenze |
|---|---|---|
| Mechanische Führung | Gerade Ausrichtung und definierte Aufnahme des LED-Streifens | Profilinnenmaß, Streifenbreite und Zubehör müssen zusammenpassen. |
| Mechanischer Schutz | Schutz vor direkter Berührung, Druck und leichter Verschmutzung | Eine Abdeckung ersetzt keine geprüfte Schutzart für Feuchte oder Außenbereiche. |
| Lichtgestaltung | Aufnahme einer klaren, matten oder opalen Abdeckung | Die Lichtwirkung hängt zusätzlich von Streifentyp, Profiltiefe und Betrachtungsabstand ab. |
| Befestigung | Definierte Montage über Halter, Schrauben oder andere vorgesehene Systemteile | Die Befestigung muss zum Untergrund und zur Profilkonstruktion passen. |
| Wärmeverteilung | Aufnahme und Verteilung eines Teils der entstehenden Wärme | Das Profil ist kein aktives Kühlsystem und garantiert keine ausreichende Kühlung. |
| Wartungszugang | Geordnete Aufnahme von Streifen, Abdeckung und teilweise Zubehör | Der spätere Zugang hängt von Einbauart, Endkappen und Abdeckungsmechanik ab. |
Das Aluminiumprofil übernimmt mechanische und thermische Aufgaben. Die Abdeckung beeinflusst vor allem Schutz, Lichtaustritt, Streuung und Punktwirkung.
Aufbau-, Einbau- und Eckprofile vergleichen
Die Profilform wird zunächst durch die Einbausituation bestimmt. Erst danach sollten Profiltiefe, Abdeckung und optische Wirkung verglichen werden.
Aufbauprofil
Wird sichtbar auf einer Fläche montiert. Wichtig sind Außenmaß, Befestigung, Kabelführung und die gewünschte sichtbare Kante.
Einbauprofil
Wird in eine Nut oder Aussparung eingesetzt. Nutbreite, Einbautiefe, Randabdeckung und späterer Ausbau müssen vorher geklärt werden.
Eckprofil
Richtet das Licht schräg aus einer Ecke oder Kante. Abstrahlrichtung und mögliche Blendung sollten am Einbauort geprüft werden.
Trockenbauprofil
Wird in einen baulichen Aufbau integriert. Montage, Putz- oder Plattenanschluss und Austauschzugang müssen vor dem Ausbau feststehen.
Hänge- oder Pendelprofil
Dient zugleich als sichtbarer Leuchtenkörper. Mechanische Aufhängung, Leitungseinführung und Wärmeverteilung sind Teil der Gesamtplanung.
Keine Profilform ist allein wegen ihrer Bezeichnung grundsätzlich thermisch besser. Materialmenge, Oberfläche, Geometrie, Montagekontakt, Luftbewegung und Umgebung bestimmen gemeinsam, wie Wärme abgegeben wird.
Innenmaß, Streifenbreite und Zubehör prüfen
Für die mechanische Passung ist nicht die Außenbreite des Profils entscheidend, sondern das tatsächlich nutzbare Innenmaß. Ein LED-Streifen darf nicht nur theoretisch hineinpassen, sondern muss flach aufliegen und ausreichend Platz für Anschlüsse, Kabel und Abdeckung lassen.
| Maß oder Bauteil | Was geprüft werden muss | Typisches Risiko |
|---|---|---|
| Nutzbare Innenbreite | Mit der tatsächlichen Breite des LED-Streifens vergleichen | Der Streifen liegt an den Profilwänden an oder passt nicht hinein. |
| Beschichtung des Streifens | Zusätzliche Breite und Höhe berücksichtigen | Ein beschichteter Streifen ist größer als die reine Leiterplattenbreite. |
| Profiltiefe | Abstand zwischen LEDs und Abdeckung bestimmen | Zu geringe Tiefe kann sichtbare Lichtpunkte begünstigen. |
| Verbinder oder Lötstellen | Breite, Höhe und Kabelabgang einplanen | Der Streifen liegt durch Bauteile oder Kabel nicht mehr plan auf. |
| Endkappen | Innenraum, Kabelöffnung und zusätzliche Gesamtlänge prüfen | Das Profil passt nach Montage der Endkappen nicht mehr in die vorgesehene Nische. |
| Abdeckung | Kompatibilität mit der genauen Profilserie prüfen | Ähnlich aussehende Abdeckungen rasten nicht sicher ein. |
| Kabelausgang | Seitlichen, rückseitigen oder stirnseitigen Austritt festlegen | Kabel werden geknickt oder heben den LED-Streifen an. |
Ein Profil mit ausreichender äußerer Breite kann innen trotzdem zu schmal sein. Maßgeblich sind die nutzbaren Innenmaße und die vollständige Einbausituation mit Streifen, Anschlüssen und Zubehör.

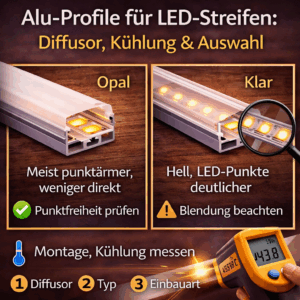

Klare, matte und opale Abdeckungen vergleichen
„Abdeckung“ ist der Oberbegriff. Eine stark streuende matte oder opale Abdeckung wird häufig als Diffusor bezeichnet. Eine klare Abdeckung streut meist weniger und dient stärker als mechanischer Abschluss, beeinflusst das Licht aber ebenfalls.
| Abdeckung | Typische Lichtwirkung | Worauf zu achten ist |
|---|---|---|
| Klar | Geringere Streuung und direkterer Lichtaustritt | Lichtpunkte und Blendung können stärker sichtbar bleiben. Auch klare Materialien verursachen produktabhängige Verluste. |
| Mattiert | Mäßige Streuung zwischen klar und stark opal | Das Ergebnis hängt stark von Material, Oberfläche und Profiltiefe ab. |
| Opal oder stark streuend | Breitere Lichtverteilung und häufig geringere sichtbare Punktwirkung | Lichtstrom und Lichtverteilung verändern sich. Eine universelle Verlustquote gibt es nicht. |
Dasselbe Profil kann mit unterschiedlichen Abdeckungen deutlich anders wirken. Neben Lichtpunkten sollten auch Blendung, Lichtverteilung, Schattenkanten und die tatsächlich nutzbare Helligkeit geprüft werden.
Eine gleichmäßige Lichtlinie realistisch planen
Ob eine Lichtlinie punktarm oder gleichmäßig erscheint, hängt nicht von einem einzelnen Bauteil ab. Die sichtbare Wirkung entsteht aus dem Zusammenspiel von LED-Streifen, Profil und Umgebung.
| Einflussfaktor | Auswirkung auf die Lichtlinie |
|---|---|
| COB oder SMD | COB kann je nach Produkt eine dichtere Lichtlinie ermöglichen; SMD kann mit geeigneter LED-Dichte und Profiltiefe ebenfalls gleichmäßig wirken. |
| LED-Abstand | Größere Abstände zwischen einzelnen Lichtpunkten können durch eine flache Abdeckung stärker sichtbar bleiben. |
| Abstand zur Abdeckung | Mehr Abstand kann die Lichtmischung unterstützen, garantiert aber keine vollständige Punktfreiheit. |
| Streuwirkung | Stärkere Streuung kann Punkte reduzieren, verändert aber Lichtverteilung und Lichtstrom. |
| Betrachtungswinkel | Im flachen Blick entlang des Profils können Punkte und Unebenheiten deutlicher sichtbar werden. |
| Betrachtungsabstand | Eine Lichtlinie kann aus größerer Entfernung gleichmäßiger wirken als aus unmittelbarer Nähe. |
| Dimmstufe | Punktwirkung, Kontrast und wahrgenommene Gleichmäßigkeit können sich mit der Helligkeit verändern. |
| Reflektierende Umgebung | Glänzende Flächen können einzelne Lichtpunkte oder Schatten stärker hervorheben. |
Ob die Lichtlinie im Alltag ausreichend gleichmäßig wirkt, sollte im typischen Betrachtungswinkel und mit der geplanten Dimmstufe am realen Einbauort geprüft werden.
Wärmeverteilung durch Aluminiumprofile beurteilen
LED-Streifen wandeln einen Teil der aufgenommenen elektrischen Leistung in Wärme um. Ein Aluminiumprofil kann diese Wärme aufnehmen, über seine Oberfläche verteilen und je nach Aufbau an Umgebungsluft oder angrenzende Bauteile abgeben.
Wie wirksam dieser Wärmeweg ist, hängt nicht allein vom Material Aluminium ab. Entscheidend sind Leistung pro Meter, flächiger Kontakt des Streifens, Profilgeometrie, Profilmasse, Einbauort, Montageuntergrund, Luftzirkulation, Umgebungstemperatur und Betriebsdauer.
| Einfluss | Warum er thermisch wichtig ist |
|---|---|
| Leistung pro Meter | Eine höhere Leistungsaufnahme kann zu einem größeren Wärmeeintrag führen. |
| Flächiger Kontakt | Unebenheiten, Schmutz, Kabel oder Verbinder können den Kontakt zwischen Streifen und Profil verschlechtern. |
| Profiloberfläche und Masse | Beeinflussen Wärmeaufnahme, Verteilung und Abgabe, erlauben aber ohne Produktdaten keine pauschale Freigabe. |
| Montageuntergrund | Metall, Holz, Putz oder Kunststoff nehmen Wärme unterschiedlich auf und geben sie unterschiedlich weiter. |
| Luftzirkulation | Ein offener Aufbau kann Wärme anders abgeben als eine geschlossene Nische oder ein gedämmter Hohlraum. |
| Umgebungstemperatur | Bei höherer Umgebungstemperatur bleibt weniger Temperaturabstand für die Wärmeabgabe. |
| Betriebsdauer und Dimmstufe | Thermisches Verhalten muss unter dem tatsächlich geplanten Betriebszustand beurteilt werden. |
Der LED-Streifen sollte sauber und möglichst flächig im Profil aufliegen. Das Profil muss frei von Schmutz, Graten und Bauteilen sein, die den Streifen anheben. Welche Befestigungs- oder Klebemethode geeignet ist, richtet sich nach Produkt, Untergrund und Herstellerangaben.
Temperaturen richtig einordnen
Die Temperatur sollte unter gleichbleibenden Bedingungen beobachtet werden, bis sie sich weitgehend stabilisiert oder ein auffälliger Zustand erreicht wird. Feste Zeitangaben wie 10, 20 oder 30 Minuten sind nicht für jeden Aufbau geeignet, weil Profilmasse und Einbausituation das Aufheizverhalten beeinflussen.
Die gemessene Profiloberfläche entspricht nicht automatisch der Temperatur des LED-Streifens oder eines vom Hersteller definierten Messpunkts. Herstellergrenzwerte dürfen nur mit der vorgesehenen Messstelle und einer geeigneten Messmethode verglichen werden.
Glänzende Metalloberflächen können berührungslose Temperaturmessungen verfälschen. Materialoberfläche, Emissionsgrad, Messgerät und Herstellerhinweise müssen berücksichtigt werden.
Eine stabilisierte Temperatur ist nicht automatisch zulässig. Ohne produktbezogenen Grenzwert und passende Messstelle lässt sich nur dokumentieren, wie sich die gemessene Stelle unter den konkreten Testbedingungen verhält. Daraus folgt keine allgemeine Lebensdauer- oder Sicherheitsgarantie.
Musteraufbau für Lichtwirkung und Temperatur
Ein kurzer Testaufbau ist besonders sinnvoll, wenn die Lichtlinie sichtbar bleibt, das Profil sehr flach ist, eine stark reflektierende Fläche beleuchtet wird oder der thermische Einbau schwer einzuschätzen ist.
| Prüfung | Durchführung | Was dokumentiert werden sollte |
|---|---|---|
| Lichtpunkte | Im typischen Nutzwinkel und zusätzlich flach entlang des Profils betrachten | Abdeckung, Dimmstufe, Blickwinkel und Betrachtungsabstand |
| Blendung | Aus den üblichen Sitz-, Steh- oder Arbeitspositionen prüfen | Profilposition, Abstrahlrichtung und wahrgenommene Blendung |
| Schattenkanten | Abstand und Ausrichtung zur beleuchteten Fläche variieren | Profilabstand, Winkel und Abdeckung |
| Mechanische Passung | Streifen, Kabel, Verbinder, Endkappen und Abdeckung vollständig montieren | Innenmaß, Kabelausgang und Demontagemöglichkeit |
| Temperaturverlauf | Unter der geplanten Last und realistischen Einbaubedingungen beobachten | Umgebungstemperatur, Betriebszustand, Messstelle und Messmethode |
Der Testaufbau sollte möglichst dieselben Materialien, Abstände, Abdeckungen und Montagebedingungen verwenden wie die spätere Installation. Ein frei auf dem Tisch liegendes Profil ist thermisch und optisch nicht automatisch mit einer geschlossenen Nische vergleichbar.
LED-Profil und Abdeckung Schritt für Schritt auswählen
Schritt 1: LED-Streifen und Leistungsdaten bestimmen
Breite, Höhe, Beschichtung, Bauart, Leistung pro Meter und vorgesehene Betriebsart des konkreten LED-Streifens erfassen.
Schritt 2: Einbauart und verfügbaren Platz messen
Aufbau, Einbau, Ecke oder bauliche Integration festlegen und Außenmaß, Nutbreite, Einbautiefe sowie Wartungszugang prüfen.
Schritt 3: Profilform auswählen
Die Profilform anhand von Montagefläche, Abstrahlrichtung, sichtbarer Kante und mechanischer Befestigung bestimmen.
Schritt 4: Innenmaß und Streifenbreite vergleichen
Nutzbare Innenbreite, Profiltiefe, Beschichtung, Kabel, Verbinder und Endkappen vollständig berücksichtigen.
Schritt 5: Gewünschte Lichtlinie festlegen
Entscheiden, ob geringe Punktwirkung, direkter Lichtaustritt, breite Streuung oder eine bestimmte Abstrahlrichtung wichtiger ist.
Schritt 6: Passende Abdeckung vergleichen
Klare, matte oder opale Varianten anhand von Streuung, Blendung, Lichtverteilung und tatsächlicher Helligkeit im Testaufbau bewerten.
Schritt 7: Wärmeweg und Umgebung beurteilen
Leistung, flächigen Kontakt, Profilgeometrie, Untergrund, Luftzirkulation, Umgebungstemperatur und Betriebsdauer zusammen betrachten.
Schritt 8: Kabel, Endkappen und Übergänge einplanen
Kabelausgänge, Verbinder, Gehrungen, Profilstöße, Endkappen und spätere Demontage vor dem Zuschnitt festlegen.
Schritt 9: Musteraufbau unter realen Bedingungen testen
Lichtpunkte, Blendung, Schatten, mechanische Passung und Temperaturverlauf mit der geplanten Abdeckung und Dimmstufe prüfen.
Schritt 10: Profil und LED-Streifen vor der Endmontage freigeben
Erst nach erfolgreicher Passungs-, Licht- und Plausibilitätsprüfung die vollständige Länge montieren. Herstellergrenzwerte nur mit passender Messstelle und Methode bewerten.
Typische Fehler bei Profil, Abdeckung und Einbau
| Fehler oder Beobachtung | Mögliche Ursache | Besser vorgehen |
|---|---|---|
| LED-Streifen passt trotz ausreichender Außenbreite nicht hinein | Nutzbare Innenbreite, Beschichtung oder Verbinder wurden nicht berücksichtigt. | Innenmaß und vollständigen Aufbau vor dem Kauf vergleichen. |
| Lichtpunkte bleiben unter opaler Abdeckung sichtbar | Profil zu flach, LED-Abstand zu groß oder Streuung nicht ausreichend. | Profiltiefe, Abdeckung oder Streifentyp im Musteraufbau vergleichen. |
| Lichtlinie wirkt fleckig | Streifen liegt nicht plan, Abdeckung sitzt ungleichmäßig oder Abstand verändert sich. | Profilinnenraum, Sitz des Streifens und Abdeckung kontrollieren. |
| Störende Schattenkante | Profilposition, Abstrahlwinkel oder Abstand zur Fläche sind ungünstig. | Ausrichtung und Abstand mit einem Testabschnitt prüfen. |
| Auffällige Erwärmung | Hoher Wärmeeintrag, schlechter Kontakt oder geschlossene Einbausituation. | Betrieb unterbrechen und Leistung, Kontakt, Luftweg und Herstellerangaben prüfen. |
| Abdeckung löst sich oder klappert | Profil und Abdeckung sind nicht kompatibel, verspannt oder beschädigt. | Nur zueinander passende Systemteile verwenden und spannungsfrei montieren. |
| Kabel hebt den LED-Streifen an | Kabelausgang oder Anschlussbereich wurde nicht eingeplant. | Kabelweg und Übergänge vor dem Einkleben festlegen. |
| Reparatur oder Reinigung ist später nicht möglich | Abdeckung, Endkappen oder Einbauprofil sind nicht zugänglich. | Wartungs- und Demontageweg bereits bei der Planung berücksichtigen. |
Sicherheit bei Wärme und elektrischem Anschluss
Bei Geruch, Verfärbung, Schmelzspuren, wiederholter Abschaltung oder ungewöhnlich starker Erwärmung darf die Anlage nicht einfach weiterbetrieben werden. Versorgung abschalten und Ursache prüfen.
LED-Streifen arbeiten häufig mit 12V oder 24V Niedervolt. Das Netzteil wird jedoch oft mit 230V versorgt. Arbeiten an festen Netzanschlüssen, offenen Netzanschlussklemmen, Unterputz-Dosen, Wanddimmern oder Verteilungen gehören zur Elektrofachkraft.
FAQ: LED-Profile, Abdeckungen und Kühlung
Bringt ein Aluminiumprofil automatisch bessere Kühlung?
Ein Profil kann Wärme aufnehmen und verteilen. Ob die Wärme ausreichend abgegeben wird, hängt von Leistung, Profil, Kontakt, Untergrund, Luftzirkulation und Einbausituation ab.
Was ist der Unterschied zwischen klarer und opaler Abdeckung?
Eine klare Abdeckung streut meist weniger. Eine opale Abdeckung verteilt das Licht stärker und kann sichtbare Punkte reduzieren. Lichtverlust und Lichtwirkung sind produktabhängig.
Wie erreiche ich eine möglichst gleichmäßige Lichtlinie?
Streifentyp, LED-Abstand, Profiltiefe, Abdeckung, Betrachtungswinkel und Dimmstufe müssen gemeinsam passen. Ein Musteraufbau liefert die zuverlässigste Beurteilung.
Ist COB immer punktfrei?
Nein. COB kann eine gleichmäßigere Lichtlinie ermöglichen, aber Profil, Abdeckung und Betrachtungswinkel bleiben entscheidend.
Wie breit muss das Profil für meinen LED-Streifen sein?
Maßgeblich ist die nutzbare Innenbreite. Zusätzlich müssen Beschichtung, Verbinder, Kabel, Endkappen und Abdeckung berücksichtigt werden.
Kann ich die Temperatur mit einem Infrarotthermometer messen?
Berührungslose Messungen auf blankem oder glänzendem Aluminium können unzuverlässig sein. Messmethode, Oberfläche, Emissionsgrad und Herstellerhinweise müssen berücksichtigt werden.
Wann ist ein Musteraufbau besonders sinnvoll?
Bei sichtbaren Lichtlinien, flachen Profilen, reflektierenden Flächen, indirekter Beleuchtung, hoher Leistung oder schwer zugänglichen Einbauten.
Kann ein Profil eine ungeeignete Montage oder falsche Versorgung ausgleichen?
Nein. Falsche Spannung, unpassendes Netzteil, ungeeignete Leitungen oder schlechte Verbindungen werden durch ein Aluminiumprofil nicht behoben.
